Pegelsonde LGC2
Konstruktiver Aufbau
10.4

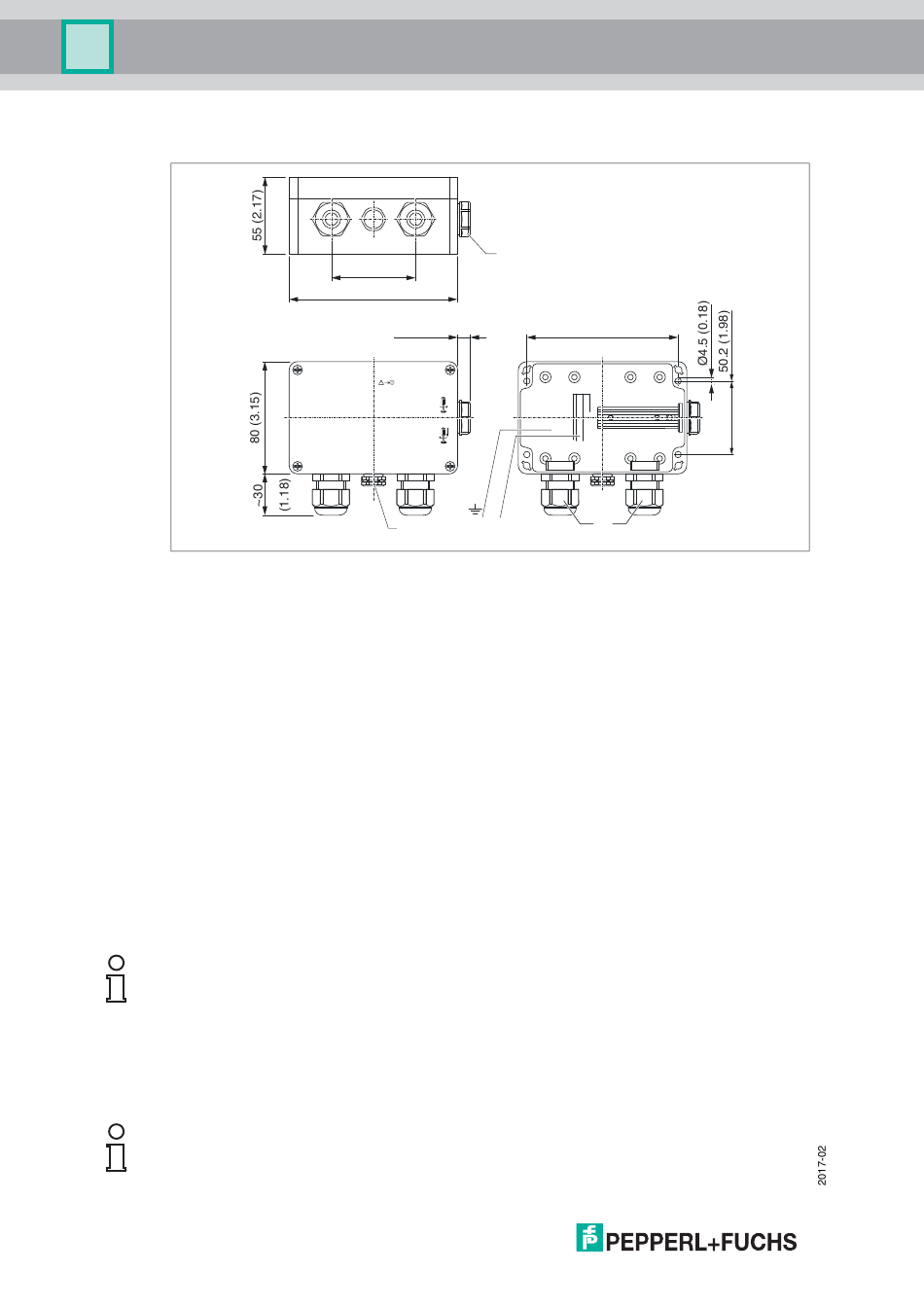

Abmessungen Klemmenkasten IP66, IP67 mit Filter

Abbildung 10.4
1 Blindverschraubung M20 x 1,5
2 Kabelverschraubung M20 x 1,5
3
4 ... 20 mA; Anschlussklemmen für 0,08 ... 2,5 mm (28 ... 14 AWG) 0,08 ... 2,5 mm
4 Erdungsanschluss; Anschlussklemmen für 0,08 ... 2,5 mm (28 ... 14 AWG)
0,08 ... 2,5 mm
5
GORE-TEX
Maßeinheit mm (Zoll)
Klemmenkasten IP66/IP67 mit GORE-TEX
Klemmenkasten ist auch für den Einbau eines Temperaturkopftransmitters oder für vier
weitere Klemmen geeignet.
Bestellinformationen:
• Klemmenkasten: Produktstruktur, Merkmal "Zubehör", Option "SP", siehe Kapitel 14
• Temperaturkopftransmitter HUT: Produktstruktur, Merkmal "Zubehör", Option "XP",
siehe Kapitel 14
Hinweis!
Der Klemmenkasten ist nicht für das Gerät in Zündschutzart Ex nA im explosionsgefährdeten
Bereich vorgesehen. Bei Einsatz des Klemmenkastens im explosionsgefährdeten Bereich ist
die Betriebsanleitung des zugehörigen Gerätes zu beachten, sowie die geltenden
Bestimmungen für den Explosionsschutz einzuhalten.
Wird das Gerät mit der Option Pt100 geliefert, liegt dem Klemmenkasten ein Klemmenblock
zur Verdrahtung des Pt100 bei.
Hinweis!
Der Vierer-Klemmenblock ist nicht für den Einsatz im explosionsgefährdeten Bereich sowie in
CSA General Purpose vorgesehen.
36
60 (2.36)
± 0.5
120 (4.72)
10 (0.39)
Terminal Box
OPEN
90°
CLOSE
90°
Warning:
Avoid electrostatic charge in explosive atmosphere.
See instructions
5
2
-Filter
®
®
1
108.2 (4.26)
2
4 3
-Filter inkl. 3 eingebauter Klemmen. Der
