Pegelsonde LGC2

Arbeitsweise und Systemaufbau

2 Arbeitsweise und Systemaufbau

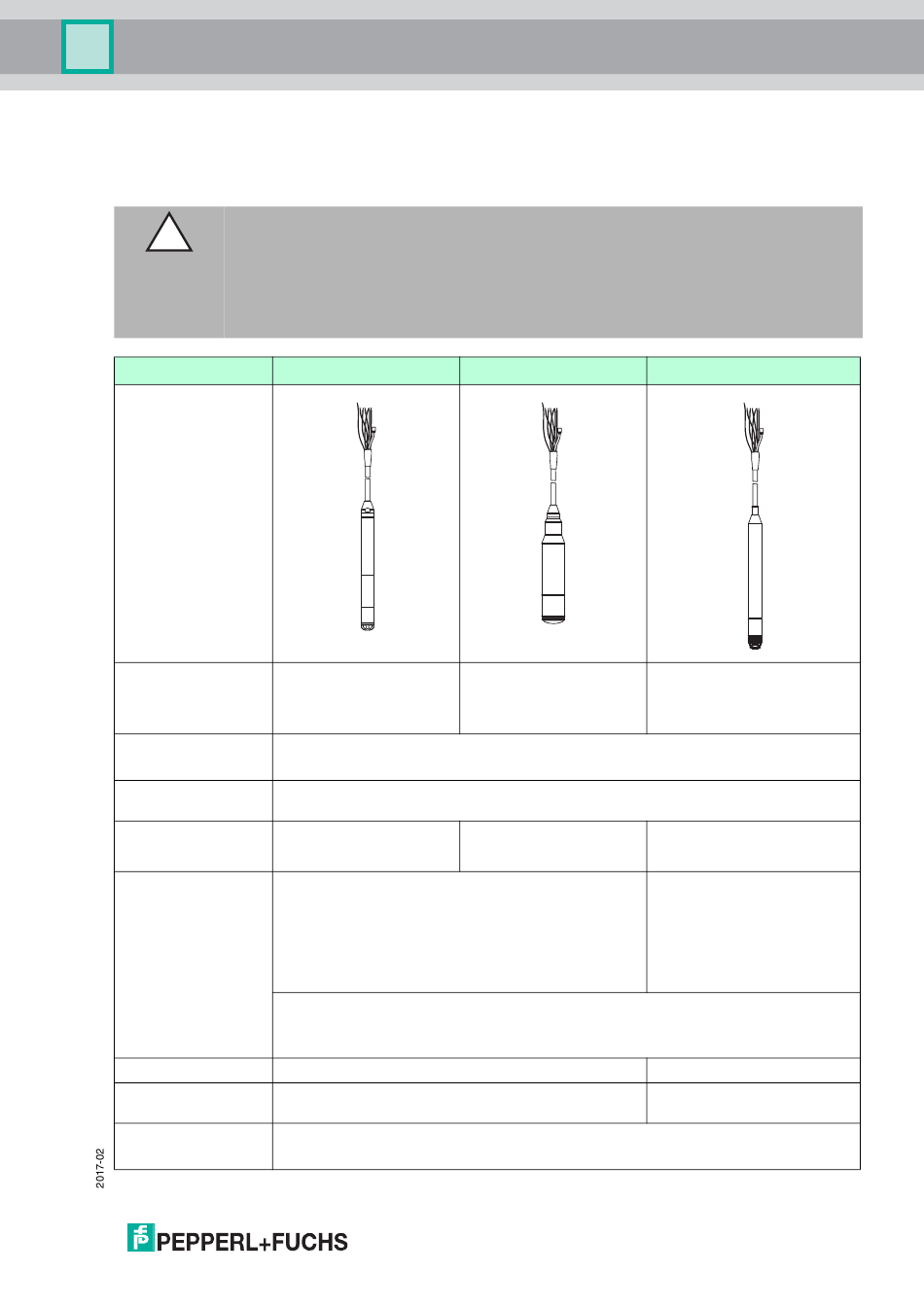

2.1 Gerätevarianten
Vorsicht!
Gasverlust bei Einsatz des Gerätes in Biogasanlagen
Das Gerät ist nicht für den Einsatz in Biogasanlagen geeignet, da die Gase durch die
Elastomere (Dichtungen, Sondenanbindung) diffundieren können.
Verwenden Sie für Anwendungen mit Biogas die Geräte LHCR-51, LHCS-51.
Außendurchmesser 22 mm (0,87 Zoll)
Einsatzgebiet Hydrostatische
Füllstandmessung in
Tiefbrunnen, z. B.
Trinkwasser
Prozessanschluss • Abspannklemme
• Kabelmontageschraube mit G1-1/2A-Gewinde oder NPT1-1/2-Gewinde
Sondenanbindung PE, FEP
(Tragkabel)
Dichtungen • FKM Viton
• EPDM
Messbereiche • Relativdruck: 0 ... 0,1 bar (0 ... 1,5 psi) bis
• Absolutdruck: 0 ... 2 bar (0 ... 30 psi) bis
• Kundenspezifische Messbereiche; werden werkseitig kalibriert.
• Folgende Ausgabeeinheiten können eingestellt werden: %, mbar, bar, kPa, MPa,
Überlast bis 40 bar (600 psi)
Prozesstemperatur- -10 ... +70 °C (+14 ... +158 °F)
bereich
Referenzgenauigkeit • ±0,2 % der eingestellten Messspanne
• optional: ±0,1 % der eingestellten Messspanne (Platinum-Version)
42 mm (1,65 Zoll)
Hydrostatische
Füllstandmessung in
Abwasser
FKM Viton
1
0 ... 20 bar (0 ... 300 psi)
0 ... 20 bar (0 ... 300 psi)
mm H2O, m H2O, Zoll H2O, Fuß H2O, psi und zahlreiche Füllstandeinheiten.
max. 29 mm (1,14 Zoll)
Hydrostatische
Füllstandmessung in
Salzwasser
• FKM Viton
1
• EPDM
• Relativdruck:
0 ... 0,1 bar (0 ... 1,5 psi)
bis 0 ... 4 bar (0 ... 60 psi)
• Absolutdruck:
0 ... 2 bar (0 ... 30 psi) bis
0 ... 4 bar (0 ... 60 psi)
bis 25 bar (375 psi)
0 ... +50 °C (+32 ... +122 °F)
11
