Pegelsonde LGC2
Montage

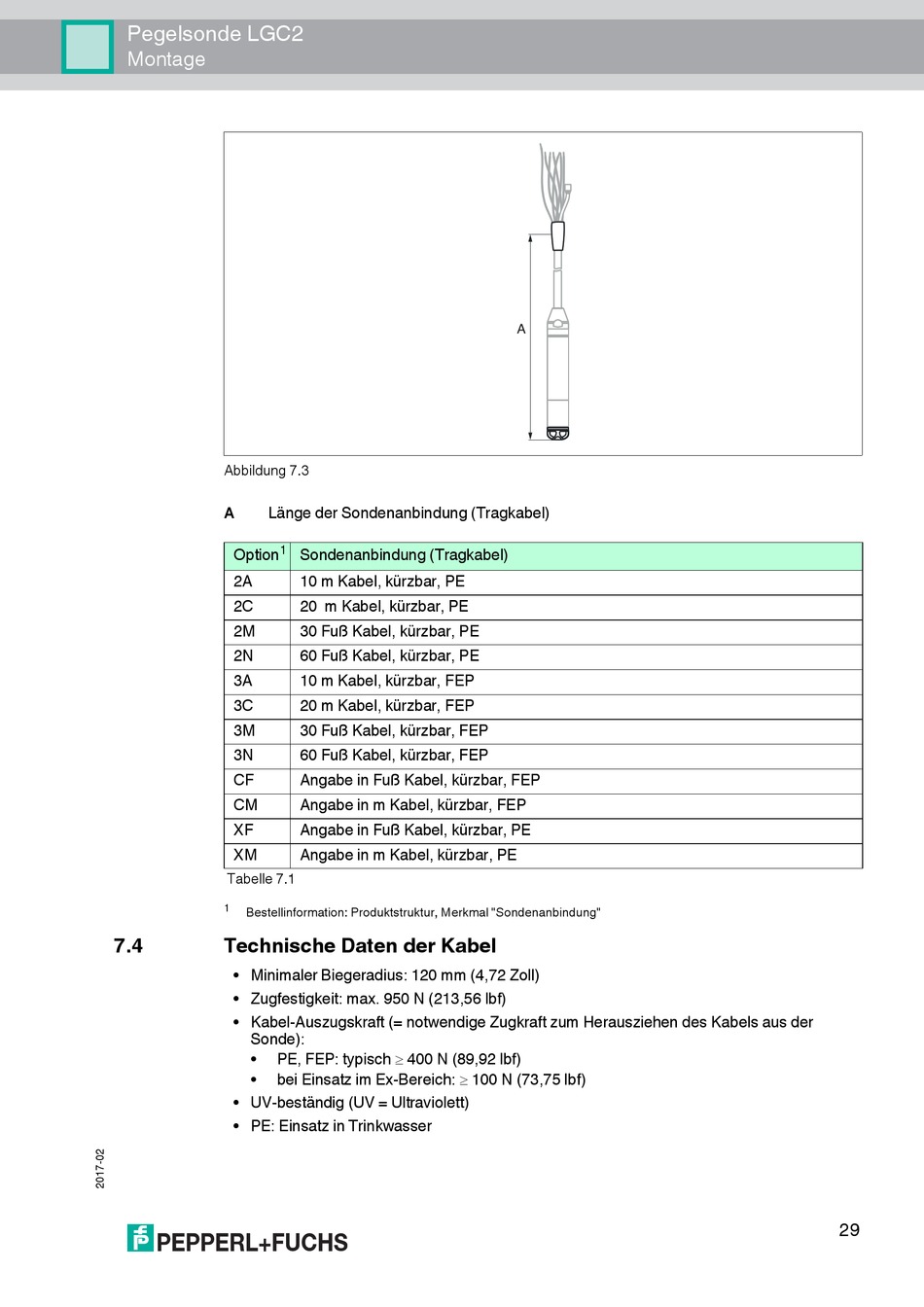

Abbildung 7.3
A Länge der Sondenanbindung (Tragkabel)
1
Option
2A
2C
2M
2N
3A
3C
3M
3N
CF
CM
XF
XM
Tabelle 7.1
1
Bestellinformation: Produktstruktur, Merkmal "Sondenanbindung"
7.4

Technische Daten der Kabel

• Minimaler Biegeradius: 120 mm (4,72 Zoll)
• Zugfestigkeit: max. 950 N (213,56 lbf)
• Kabel-Auszugskraft (= notwendige Zugkraft zum Herausziehen des Kabels aus der
Sonde):
• PE, FEP: typisch  400 N (89,92 lbf)
• bei Einsatz im Ex-Bereich:  100 N (73,75 lbf)
• UV-beständig (UV = Ultraviolett)
• PE: Einsatz in Trinkwasser
Sondenanbindung (Tragkabel)
10 m Kabel, kürzbar, PE
20 m Kabel, kürzbar, PE
30 Fuß Kabel, kürzbar, PE
60 Fuß Kabel, kürzbar, PE
10 m Kabel, kürzbar, FEP
20 m Kabel, kürzbar, FEP
30 Fuß Kabel, kürzbar, FEP
60 Fuß Kabel, kürzbar, FEP
Angabe in Fuß Kabel, kürzbar, FEP
Angabe in m Kabel, kürzbar, FEP
Angabe in Fuß Kabel, kürzbar, PE
Angabe in m Kabel, kürzbar, PE
A
