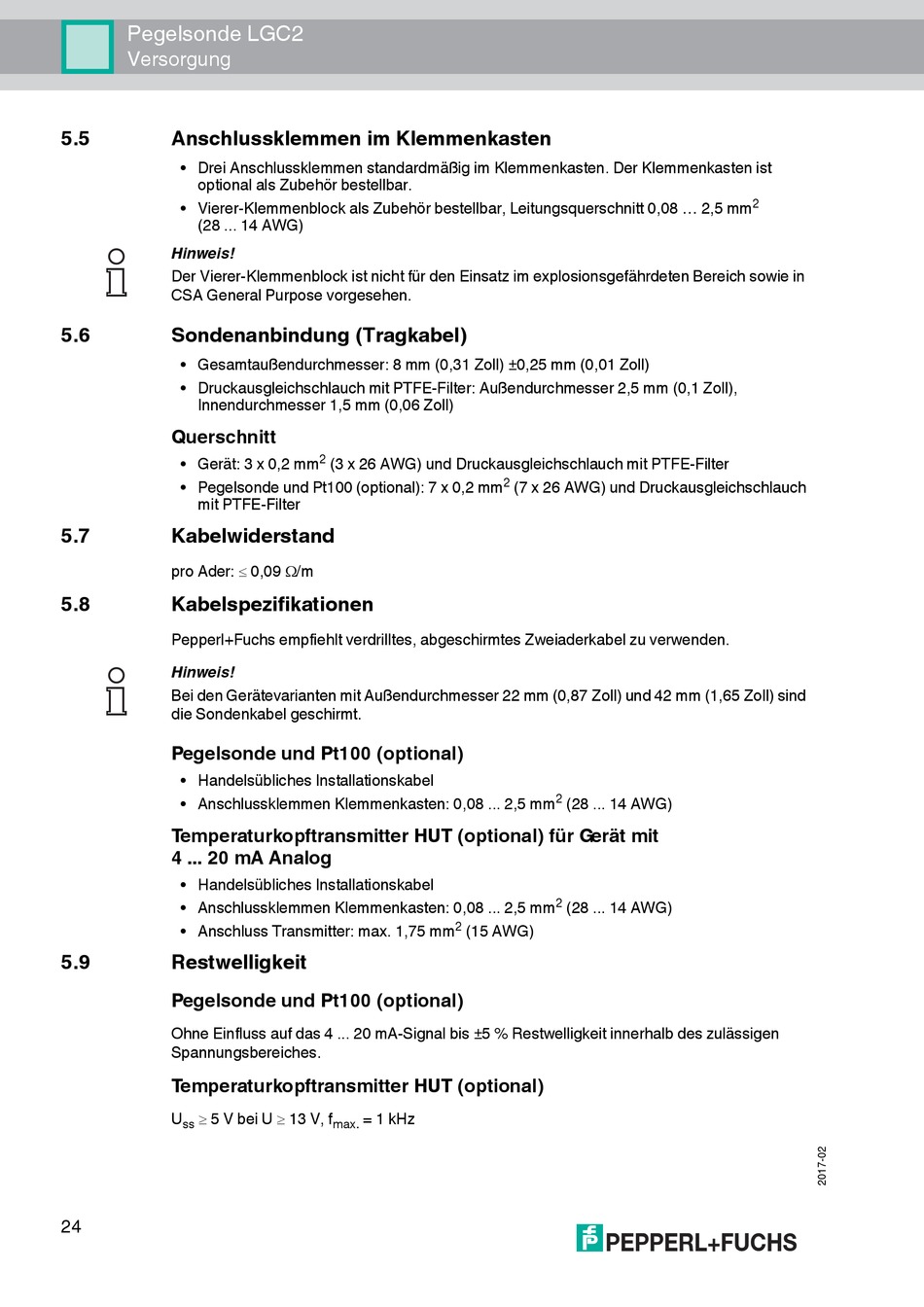

Pegelsonde LGC2
Versorgung
5.5

Anschlussklemmen im Klemmenkasten

• Drei Anschlussklemmen standardmäßig im Klemmenkasten. Der Klemmenkasten ist
optional als Zubehör bestellbar.
• Vierer-Klemmenblock als Zubehör bestellbar, Leitungsquerschnitt 0,08 ... 2,5 mm
(28 ... 14 AWG)
Hinweis!
Der Vierer-Klemmenblock ist nicht für den Einsatz im explosionsgefährdeten Bereich sowie in
CSA General Purpose vorgesehen.
5.6

Sondenanbindung (Tragkabel)

• Gesamtaußendurchmesser: 8 mm (0,31 Zoll) ±0,25 mm (0,01 Zoll)
• Druckausgleichschlauch mit PTFE-Filter: Außendurchmesser 2,5 mm (0,1 Zoll),
Innendurchmesser 1,5 mm (0,06 Zoll)
Querschnitt
• Gerät: 3 x 0,2 mm
• Pegelsonde und Pt100 (optional): 7 x 0,2 mm
mit PTFE-Filter
5.7

Kabelwiderstand

pro Ader:  0,09 /m
5.8

Kabelspezifikationen

Pepperl+Fuchs empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden.
Hinweis!
Bei den Gerätevarianten mit Außendurchmesser 22 mm (0,87 Zoll) und 42 mm (1,65 Zoll) sind
die Sondenkabel geschirmt.
Pegelsonde und Pt100 (optional)
• Handelsübliches Installationskabel
• Anschlussklemmen Klemmenkasten: 0,08 ... 2,5 mm
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
• Handelsübliches Installationskabel
• Anschlussklemmen Klemmenkasten: 0,08 ... 2,5 mm
• Anschluss Transmitter: max. 1,75 mm
5.9

Restwelligkeit

Pegelsonde und Pt100 (optional)
Ohne Einfluss auf das 4 ... 20 mA-Signal bis ±5 % Restwelligkeit innerhalb des zulässigen
Spannungsbereiches.
Temperaturkopftransmitter HUT (optional)
U  5 V bei U  13 V, f
ss
24
2
(3 x 26 AWG) und Druckausgleichschlauch mit PTFE-Filter
2
(15 AWG)
= 1 kHz
max.
2
(7 x 26 AWG) und Druckausgleichschlauch
2
(28 ... 14 AWG)
2
(28 ... 14 AWG)
2
