Pegelsonde LGC2
Konstruktiver Aufbau
Nicht-prozessberührende Werkstoffe
Position Bauteil
6 Druckausgleichschlauch
7 Schrumpfschlauch
Tabelle 10.3

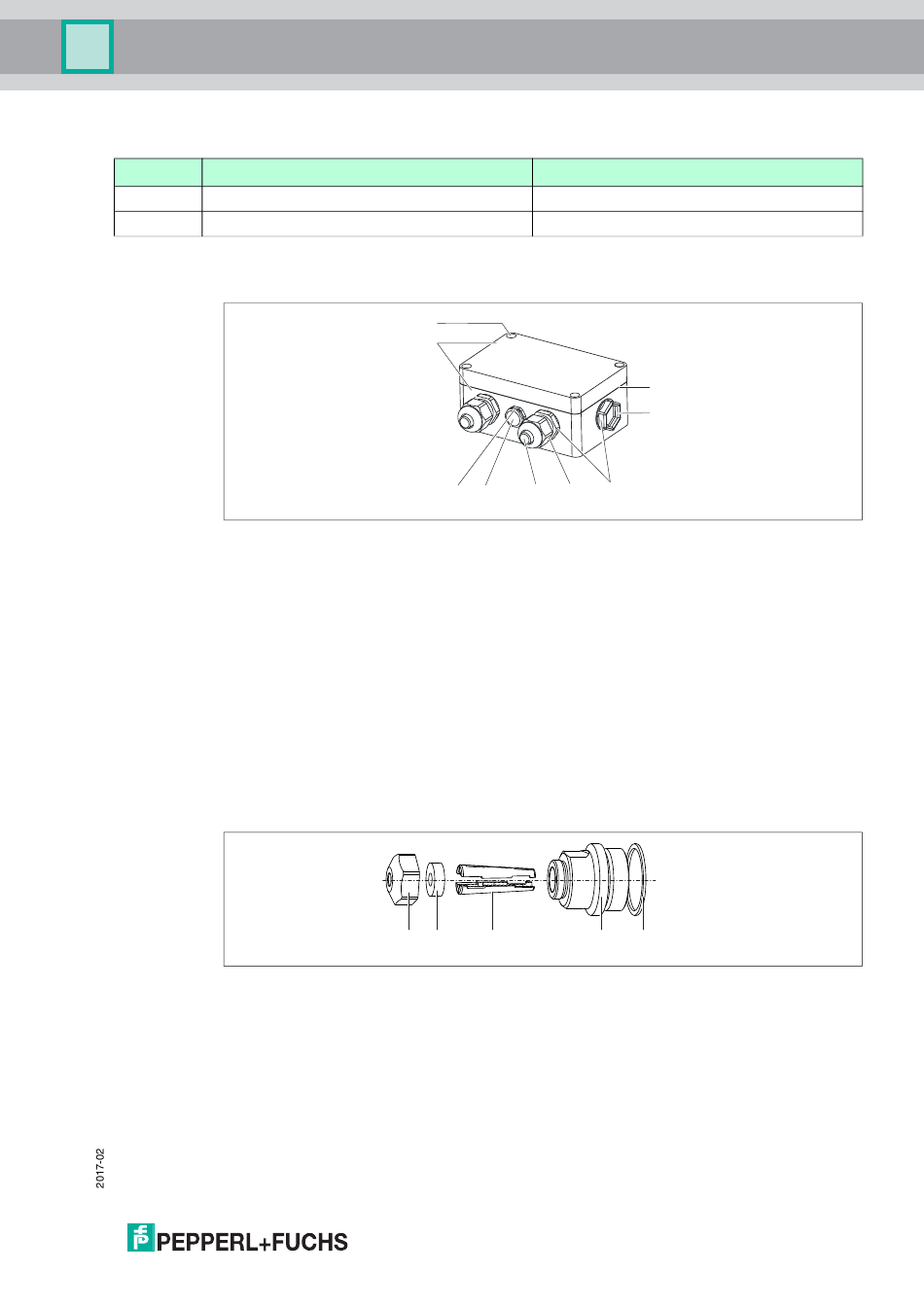

Klemmenkasten (Nicht-prozessberührend)
Abbildung 10.10
1 Gehäuse, PC
2 Montageschrauben (4 x), A2
3 Dichtung, CR (Chloropren-Kautschuk)
4 Blindverschraubung M20 x 1,5, PBT-GF30
5 Kabelverschraubung M20 x 1,5, PE-HD
6 Kabelverschraubung M20 x 1,5, PA6
7 Kabelverschraubung M20 x 1,5, PA6-GF30
8 Druckausgleichfilter, PA6-GF10, ePTFE
9 Druckausgleichfilter O-Ring, Silikon (VMQ)
Kabelmontageschraube (Nicht-prozessberührend)
Abbildung 10.11
1 Deckel Kabelmontageschraube, 1.4301/304
2 Dichtring, NBR
3 Klemmhülsen, PA66-GF35
4 Anschlussstück Kabelmontageschraube G1-1/2A, NPT1-1/2, 1.4301/304
5 Dichtung, nur für G1-1/2A, EPDM
Werkstoff
PA
Polyolefin
2
1
7 6
9 8
1 2 3
3
4
5
4 5
