Pegelsonde LGC2
Montage
7.2
Ergänzende Einbauhinweise
• Ein seitliches Bewegen der Pegelsonde kann zu Messfehlern führen. Installieren Sie
deshalb die Sonde an einer strömungs- und turbulenzfreien Stelle oder verwenden Sie ein
Führungsrohr. Der Innendurchmesser des Führungsrohrs sollte
mindestens1 mm (0,04 Zoll) größer als der Außendurchmesser des gewählten Geräts
sein.
• Um eine mechanische Beschädigung der Messzelle zu vermeiden, ist das Gerät mit einer
Schutzkappe zu versehen.
• Das Kabelende muss in einem trockenen Raum oder in einem geeigneten
Klemmenkasten enden. Der Klemmenkasten von Pepperl+Fuchs bietet Feuchtigkeits- und
Klimaschutz und ist für eine Installation im Freien geeignet, siehe Kapitel 14.
• Kabellängentoleranz: < 5 m (16 Fuß): ±17,5 mm (0,69 Zoll); > 5 m (16 Fuß): ±0,2 %
• Bei Kabelkürzung muss der Filter am Druckausgleichschlauch wieder aufgesteckt werden.
Dazu bietet Pepperl+Fuchs einen Kabelkürzungssatz als Zubehör an, siehe Kapitel 14.
• Pepperl+Fuchs empfiehlt verdrilltes, abgeschirmtes Kabel zu verwenden.
• Bei Schiffbauanwendungen: Maßnahmen zur Begrenzung von Feuerausbreitung entlang
von Kabelbündeln sind erforderlich.
• Die Länge des Tragkabels richtet sich nach dem vorgesehenen Füllstandnullpunkt. Bei der
Messstellenauslegung ist die Höhe der Schutzkappe zu berücksichtigen. Der
Füllstandnullpunkt (E) entspricht der Position der Prozessmembrane.

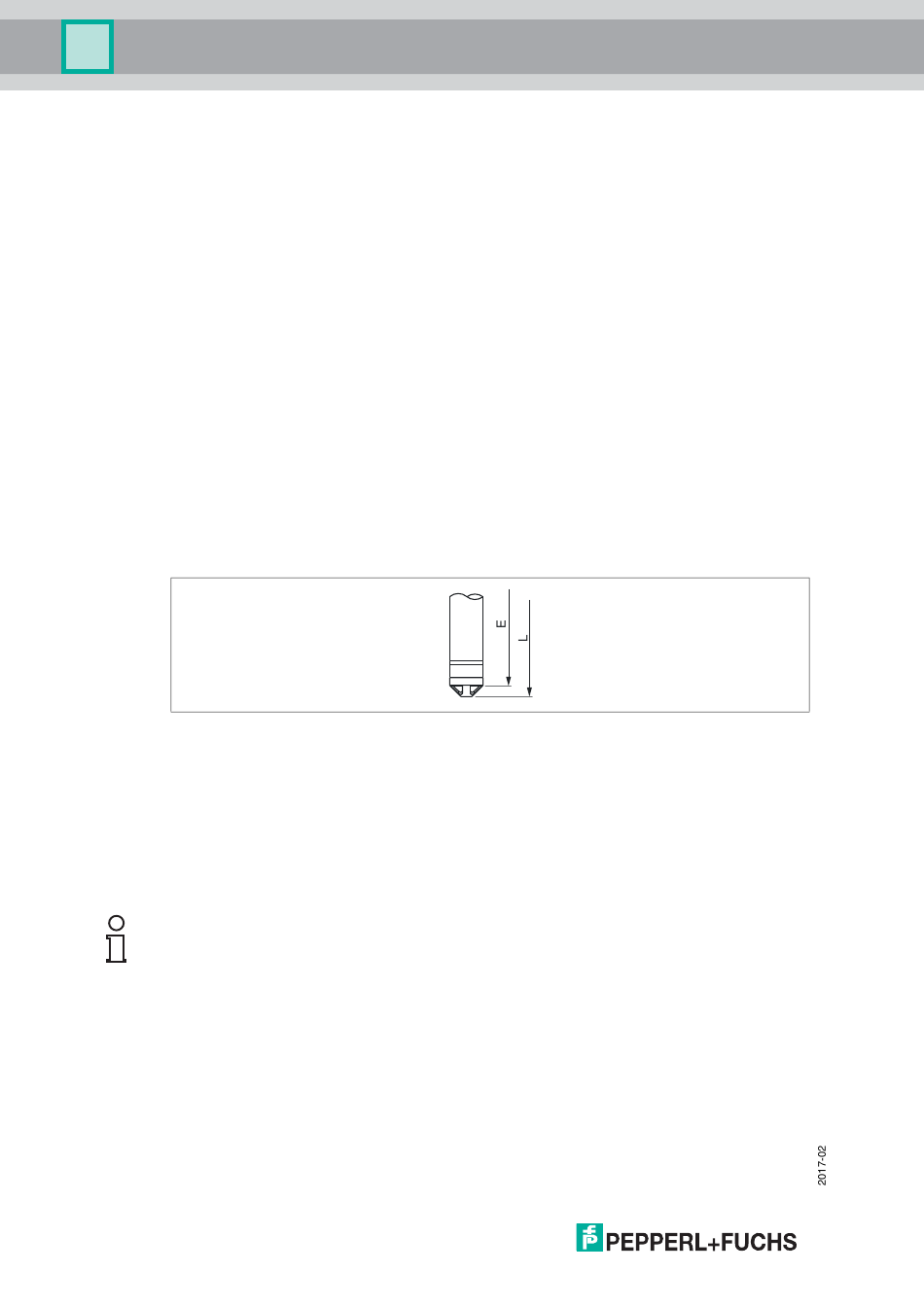

Füllstandnullpunkt = E; Spitze der Sonde = L (siehe folgende Abbildung).
Abmessungen, siehe Kapitel 10.
Abbildung 7.2
7.3
Kabellänge
• Beachten Sie die Bürde.
• Bestellbare Kabellängen
•
Kundenspezifisch in Meter oder Fuß
•
Begrenzte Kabellänge bei einer Installation mit frei hängendem Gerät mit
Kabelmontageschraube oder Abspannklemme sowie bei Ex-Zulassung:
max. 300 m (984 Fuß).
Hinweis!
Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die
entsprechenden nationalen Normen und Regeln sowie die Betriebsanleitungen (SI) oder
Installation bzw. Control Drawings (ZD) einzuhalten.
