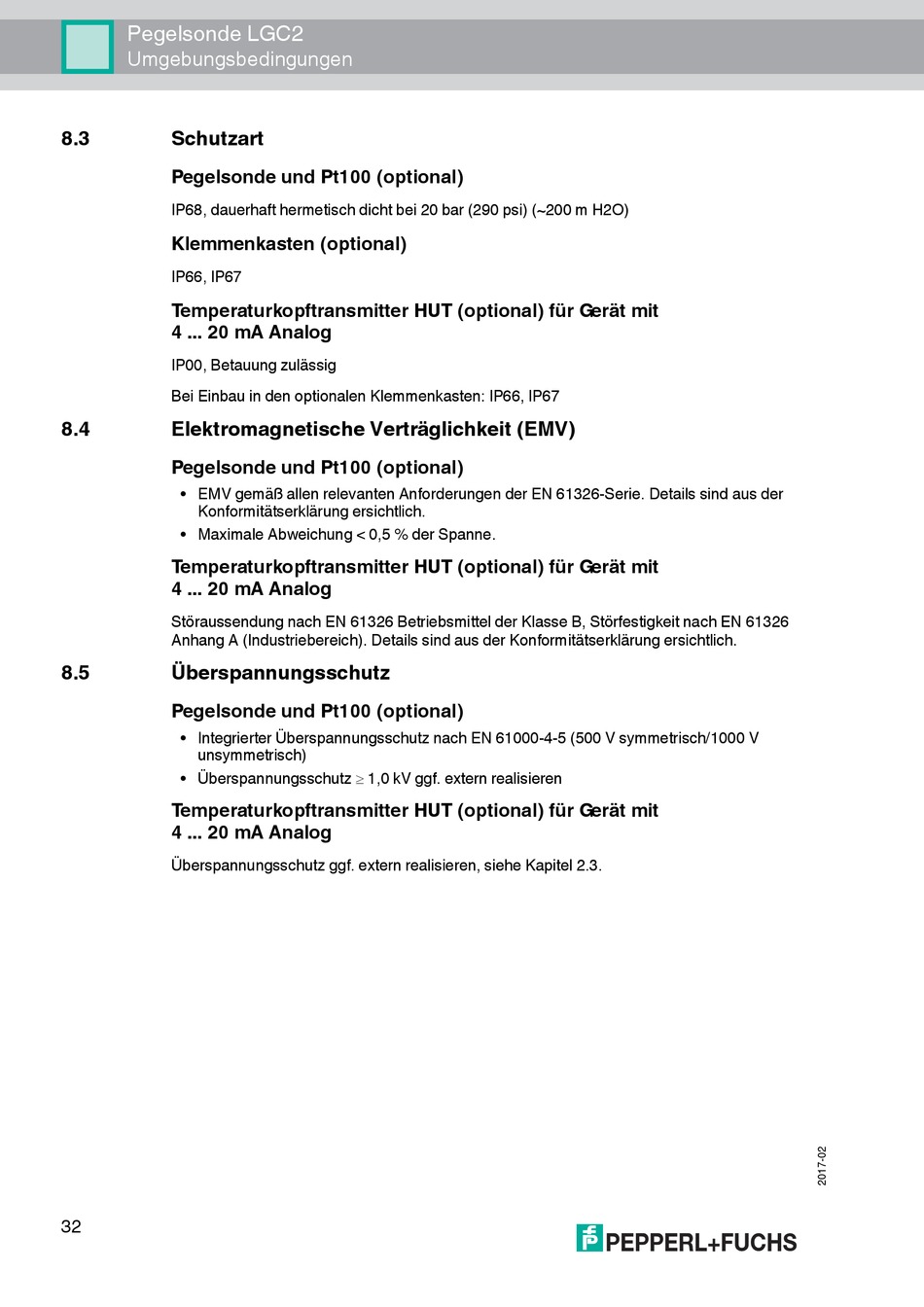

Pegelsonde LGC2
Umgebungsbedingungen
8.3

Schutzart

Pegelsonde und Pt100 (optional)
IP68, dauerhaft hermetisch dicht bei 20 bar (290 psi) (~200 m H2O)
Klemmenkasten (optional)
IP66, IP67
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
IP00, Betauung zulässig
Bei Einbau in den optionalen Klemmenkasten: IP66, IP67
8.4 Elektromagnetische Verträglichkeit (EMV)
Pegelsonde und Pt100 (optional)
• EMV gemäß allen relevanten Anforderungen der EN 61326-Serie. Details sind aus der
Konformitätserklärung ersichtlich.
• Maximale Abweichung < 0,5 % der Spanne.
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
Störaussendung nach EN 61326 Betriebsmittel der Klasse B, Störfestigkeit nach EN 61326
Anhang A (Industriebereich). Details sind aus der Konformitätserklärung ersichtlich.
8.5 Überspannungsschutz
Pegelsonde und Pt100 (optional)
• Integrierter Überspannungsschutz nach EN 61000-4-5 (500 V symmetrisch/1000 V
unsymmetrisch)
• Überspannungsschutz  1,0 kV ggf. extern realisieren
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
Überspannungsschutz ggf. extern realisieren, siehe Kapitel 2.3.
32
