Pegelsonde LGC2
Montage
7. Deckel (2) mit Dichtring (3) auf das Anschlussstück (5) schieben und mit dem
Hinweis!
Der Ausbau der Kabelmontageschraube erfolgt in umgekehrter Reihenfolge wie
der Einbau.
Warnung!
Verletzungsgefahr bei Arbeiten an Behältern
Montagearbeiten an Behältern unter Druck können zu Verletzungen führen.
Montieren Sie das Gerät mit Kabelmontageschraube nur in drucklosen Behältern.
5.6

Montage des Klemmenkastens

Der optionale Klemmenkasten wird mit vier Schrauben (M4) befestigt.

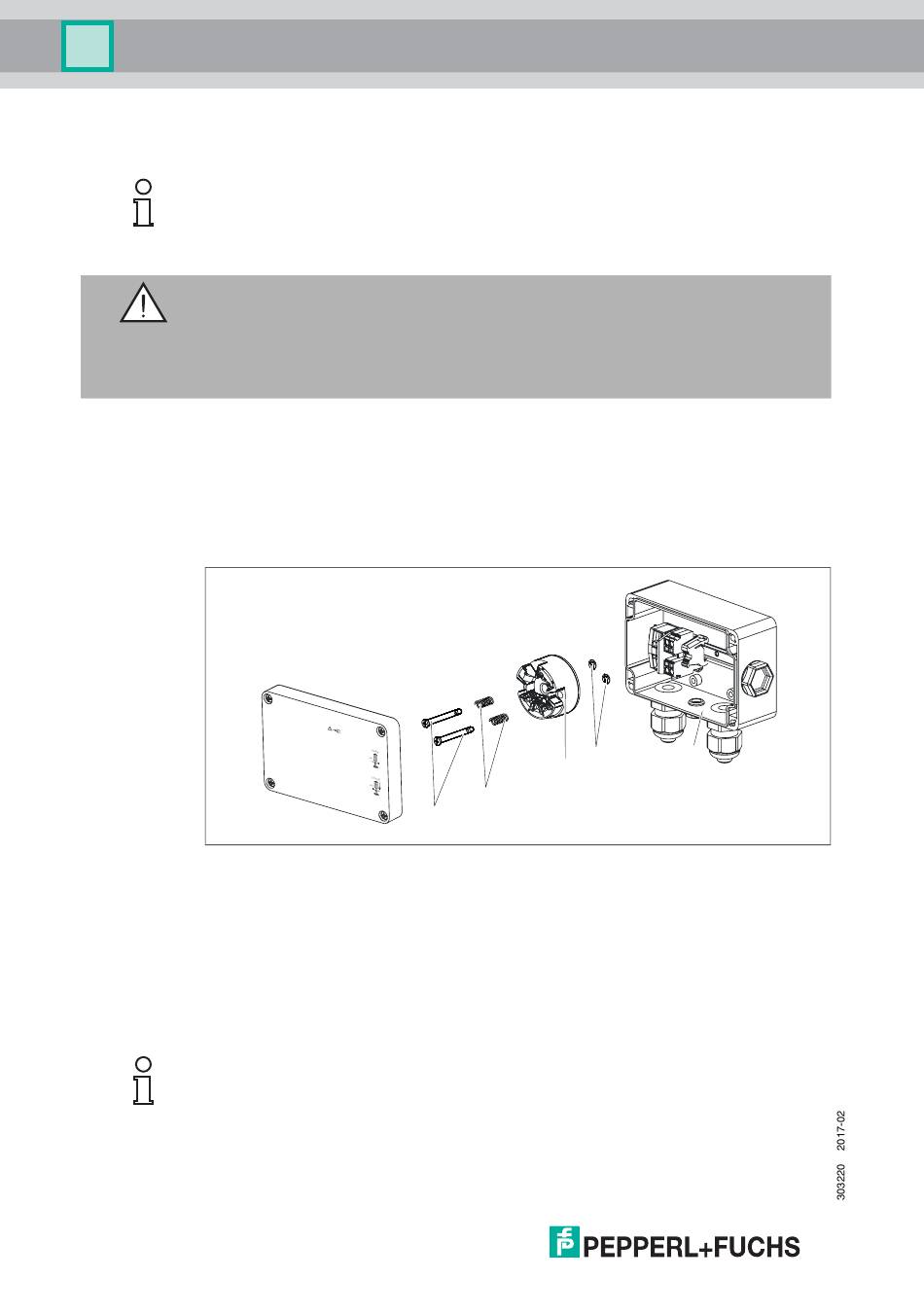

5.7 Montage des Temperaturkopftransmitters HUT mit
Klemmenkasten
Abbildung 5.5
1
2
3
4
5
Hinweis!
Klemmenkasten nur mit Schraubendreher öffnen.
22
Anschlussstück fest verschrauben.
T e rm
in a l
B o x
W a rn
in g :
A v o id
e le c
S e e tr o s ta
in s tr
ti c c h
u c ti o
a rg e
n s
in e x
p lo s
iv e a
tm o s
p h e re
.
Montageschrauben
Montagefedern
Temperaturkopftransmitter HUT
Sicherungsringe
Klemmenkasten
4
3
2
1
5
