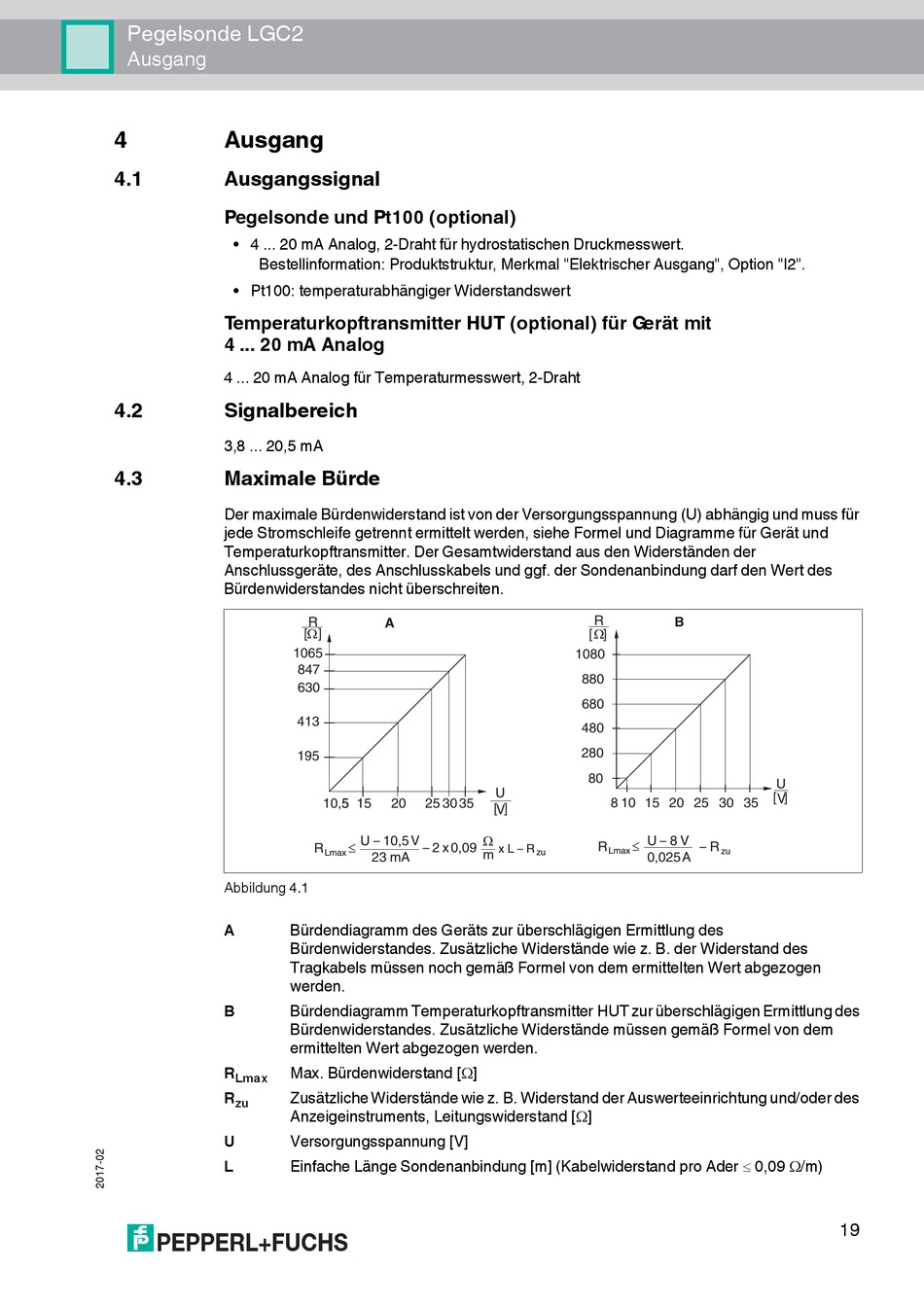

Pegelsonde LGC2

Ausgang

4 Ausgang
4.1

Ausgangssignal

Pegelsonde und Pt100 (optional)

• 4 ... 20 mA Analog, 2-Draht für hydrostatischen Druckmesswert.
Bestellinformation: Produktstruktur, Merkmal "Elektrischer Ausgang", Option "I2".
• Pt100: temperaturabhängiger Widerstandswert
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
4 ... 20 mA Analog für Temperaturmesswert, 2-Draht
4.2

Signalbereich

3,8 ... 20,5 mA
4.3 Maximale Bürde
Der maximale Bürdenwiderstand ist von der Versorgungsspannung (U) abhängig und muss für
jede Stromschleife getrennt ermittelt werden, siehe Formel und Diagramme für Gerät und
Temperaturkopftransmitter. Der Gesamtwiderstand aus den Widerständen der
Anschlussgeräte, des Anschlusskabels und ggf. der Sondenanbindung darf den Wert des
Bürdenwiderstandes nicht überschreiten.
Abbildung 4.1
A
B
R
Lmax
R
zu
U
L
A
R
[ ]
1065
847
630
413
195
10, 5 15 5 20 25 30 35
U – 10,5 V
– 2 x 0,09
R
Lmax
23 mA
Bürdendiagramm des Geräts zur überschlägigen Ermittlung des
Bürdenwiderstandes. Zusätzliche Widerstände wie z. B. der Widerstand des
Tragkabels müssen noch gemäß Formel von dem ermittelten Wert abgezogen
werden.
Bürdendiagramm Temperaturkopftransmitter HUT zur überschlägigen Ermittlung des
Bürdenwiderstandes. Zusätzliche Widerstände müssen gemäß Formel von dem
ermittelten Wert abgezogen werden.
Max. Bürdenwiderstand []
Zusätzliche Widerstände wie z. B. Widerstand der Auswerteeinrichtung und/oder des
Anzeigeinstruments, Leitungswiderstand []
Versorgungsspannung [V]
Einfache Länge Sondenanbindung [m] (Kabelwiderstand pro Ader  0,09 /m)
R
[ ]
1080
880
680
480
280
80
U
8 10 15
[ ] V
U – 8 V
R
x L – R
Lmax
zu
m
0,025 A
B
U
[ ] V
20 25 30 35
– R
zu
