MWC25M-L2M-B20 Serie
4 Parametrierung und Analyse mit PACTware und DTM über
J1939
4.1 Übersicht
Die Parameter der Sensoren sind gerätespezifisch. In dem DTM (Device Type Manager) sind diese Parame-
ter in einer anschaulichen Form und teilweise grafisch unterstützt beschrieben. Der DTM ist in verschiedenen
Engineering-Tools unterschiedlicher Systemanbieter einlesbar, DTM-Unterstützung vorausgesetzt. Der Sen-
sor lässt sich dann über das entsprechende Tool (z.B. PACTware) parametrieren oder diagnostizieren. Nach-
folgend sind die Menüs des DTM unter Verwendung der FTD-Rahmenapplikation "PACTware" beschrieben.
Für eine einfache und umfängliche Parametrierung des Sensors über CANopen und eine Analyse des Sen-
sorverhaltens bietet Ihnen der nachfolgend beschriebene DTM (Device Type Manager) eine Vielzahl von
Möglichkeiten.
Neben der Parametrierung des Sensors können Sie über die Menüs Analyse und Beobachten das Sensor-
verhalten im Betrieb darstellen und aufzeichnen, um ihn dann für Ihre Anwendung optimal einzustellen.
Hinweis!
Die folgenden Screenshots des DTM in dem Rahmenprogramm PACTware sind
für alle Varianten der MWC25-L2M-B20-Serie am Beispiel des Sensors
MWC25M-L2M-B20-V15 beschrieben.
Kontextbezogene Hilfetexte über F1
Sie können im DTM kontextbezogene Hilfetexte aufrufen, indem Sie im angezeigten Menü das Symbol "?"
anklicken oder auf den gewünschten Parameter klicken und dann die Taste F1 drücken. Danach öffnet eine
Anzeige mit Informationen zu den Einstellmöglichkeiten des betreffenden Menüs und seiner Parameter.

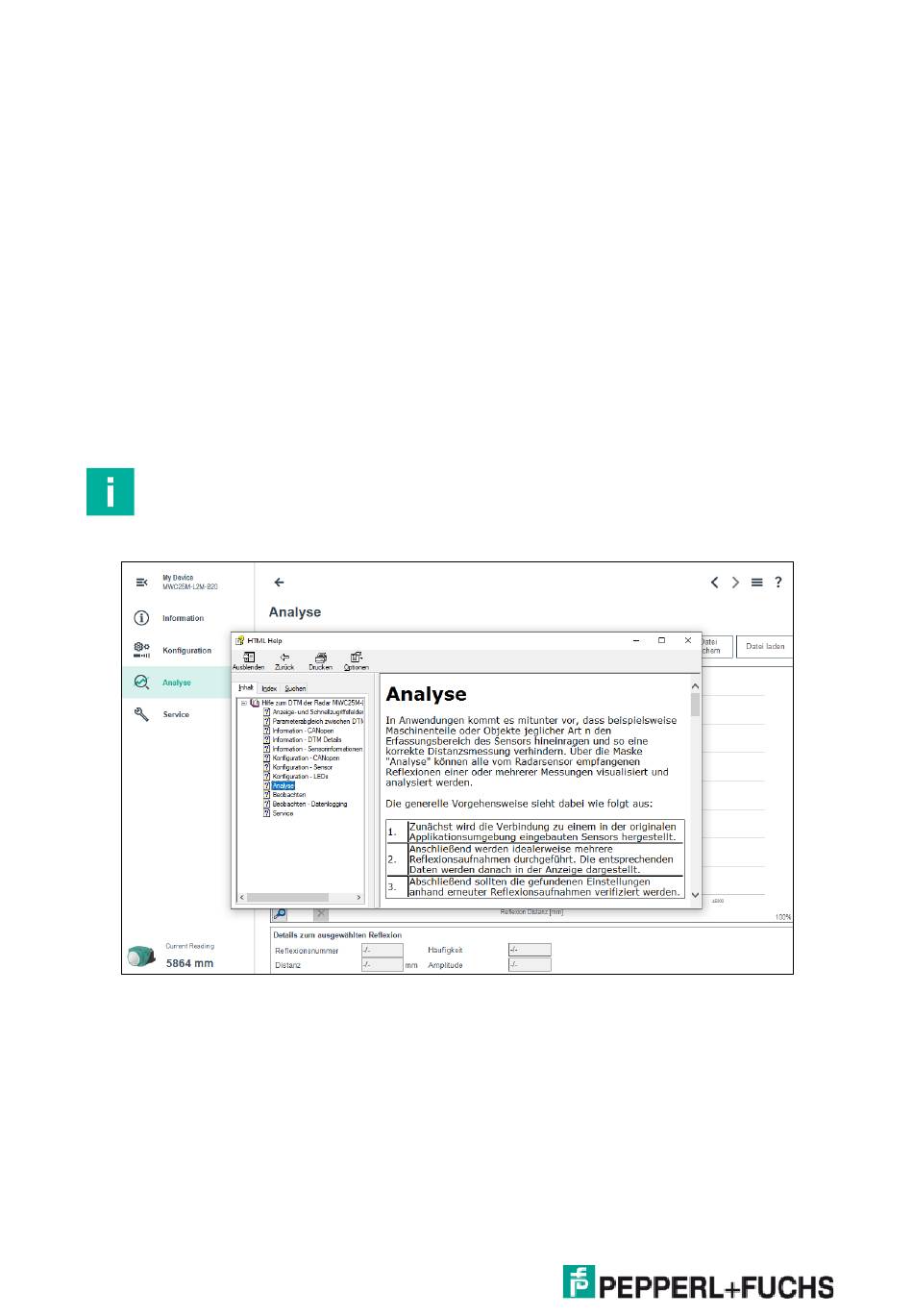

Außerdem können Sie auch über "Handbuch anzeigen" die DTM-Hilfe aufrufen, siehe nachfolgende Abbil-
dung.
