5.4 Anschluss des Geräts
• Gerät
Ein Verpolungsschutz ist im Gerät und im Temperaturkopftransmitter integriert. Ein
Vertauschen der Polaritäten hat keine Beschädigung der Geräte zur Folge.
• Das Kabelende muss in einem trockenen Raum oder in einem geeigneten
Klemmenkasten enden. Für Installationen im Freien eignet sich der Klemmenkasten (IP66,
IP67) mit GORETEX
bestellbar, Bestellinformation: Produktstruktur, Merkmal "Zubehör", Option "SP".
Der elektrische Anschluss erfolgt mit den entsprechenden Adern des Sondenkabels und mit
optionaler Verwendung des Klemmenkastens und einer Spannungsversorgung (z. B.
Transmitterspeisegerät (siehe Kapitel 2.3)).

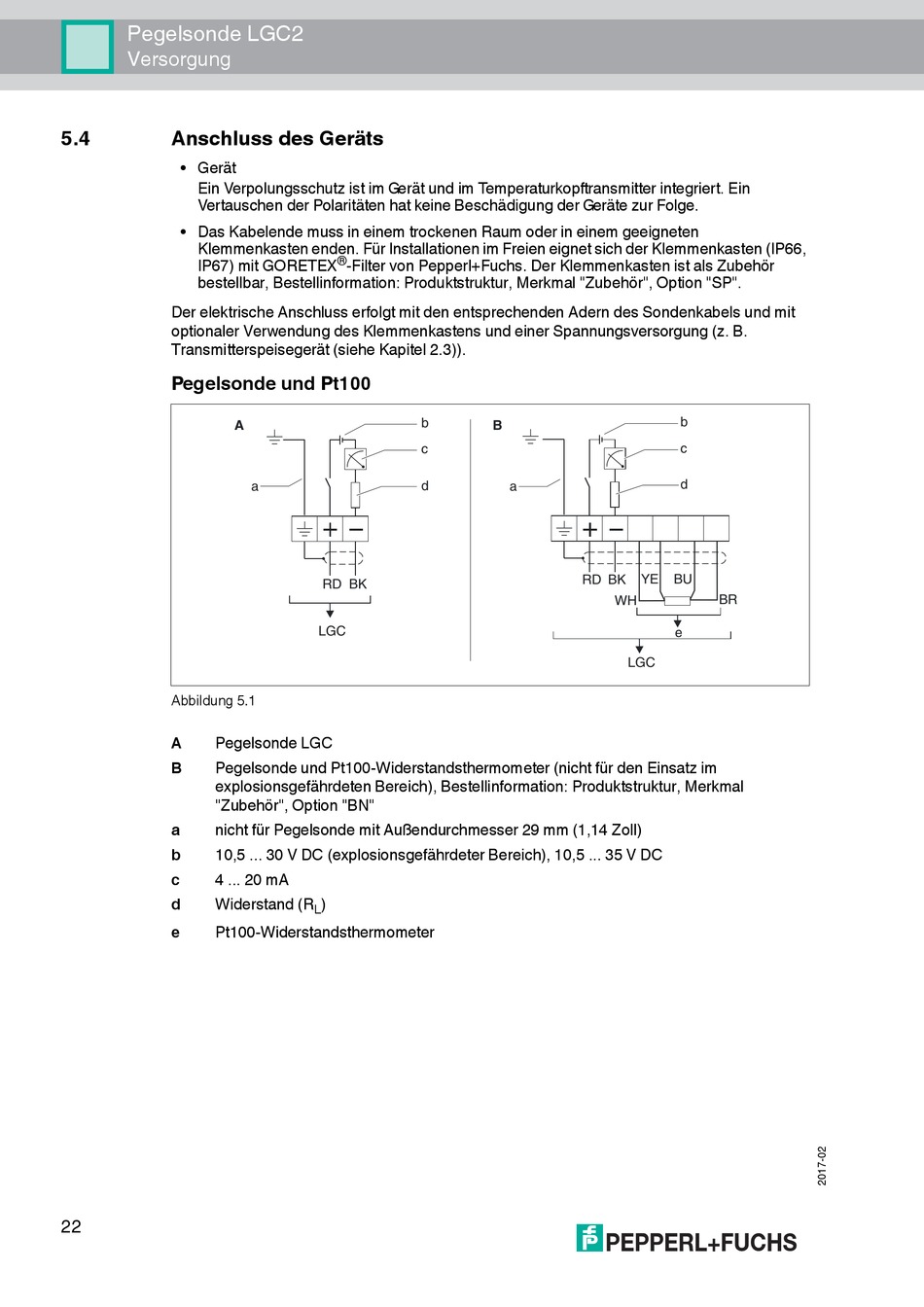

Pegelsonde und Pt100

A
Abbildung 5.1
A Pegelsonde LGC
B Pegelsonde und Pt100-Widerstandsthermometer (nicht für den Einsatz im
explosionsgefährdeten Bereich), Bestellinformation: Produktstruktur, Merkmal
"Zubehör", Option "BN"
a nicht für Pegelsonde mit Außendurchmesser 29 mm (1,14 Zoll)
b 10,5 ... 30 V DC (explosionsgefährdeter Bereich), 10,5 ... 35 V DC
c 4 ... 20 mA
d Widerstand (R
e Pt100-Widerstandsthermometer
