Messprinzip; Temperaturmessung Mit Optionalem Pt100-Widerstandsthermometer - Pepperl+Fuchs Lgc2 Technische Information

Pegelsonde LGC2
Arbeitsweise und Systemaufbau
2.2

Messprinzip

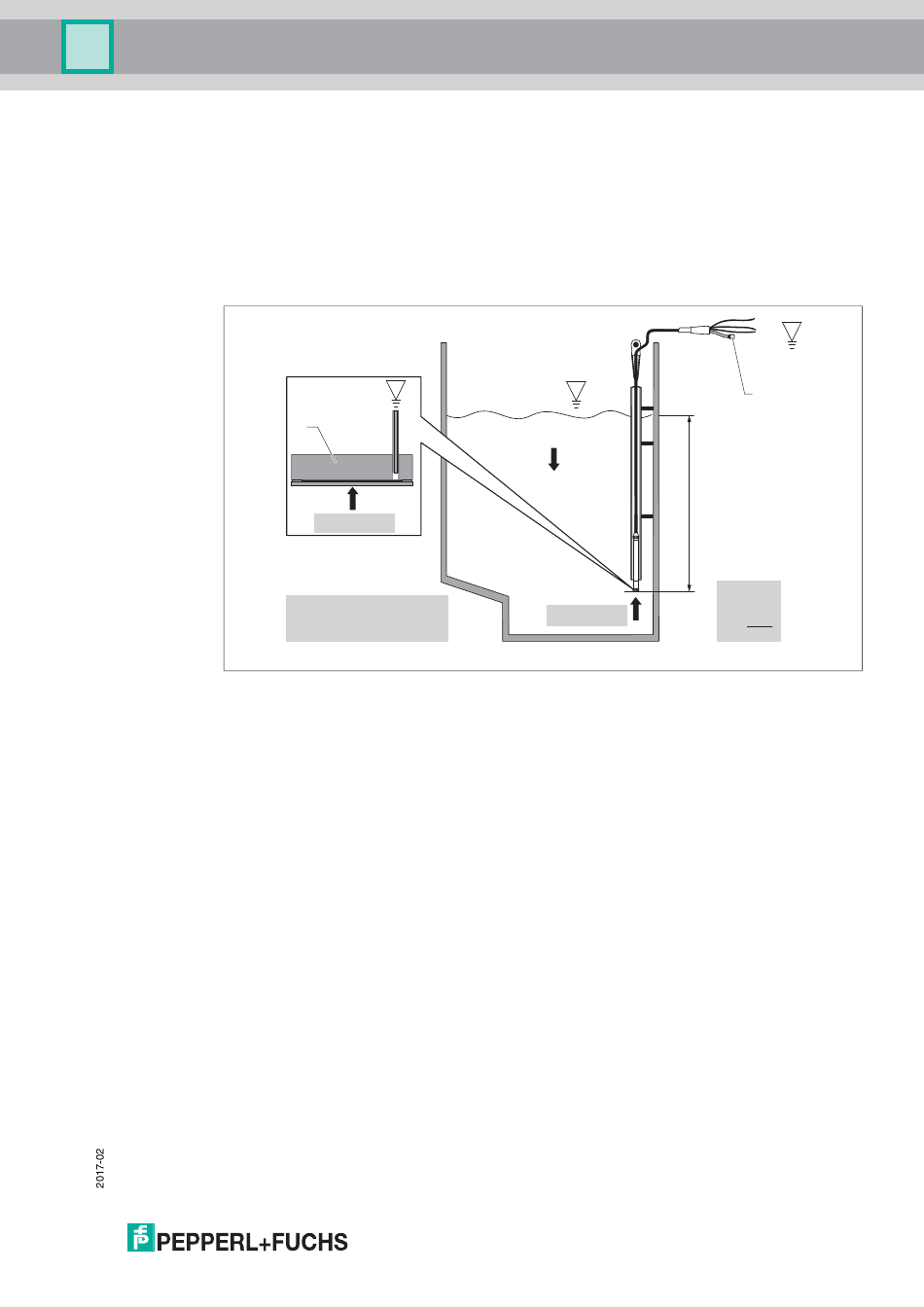

Die Keramikmesszelle ist eine trockene Messzelle, d. h. der Druck wirkt direkt auf die robuste
Prozessmembrane aus Keramik des Geräts. Änderungen des Luftdrucks werden über einen
Druckausgleichschlauch durch das Tragkabel hindurch zur Rückseite der Prozessmembrane
aus Keramik geführt und kompensiert. An den Elektroden des Keramikträgers wird eine, durch
die Bewegung der Prozessmembrane verursachte, druckabhängige Kapazitätsänderung
gemessen. Die Elektronik wandelt diese anschließend in ein zum Druck proportionales Signal
um, welches sich linear zum Füllstand verhält.
Rel.: p
Abs.: p
Abbildung 2.1
1
2
h
p
r
g
P
hydr.
P
atm
P
sens

Temperaturmessung mit optionalem Pt100-Widerstandsthermometer

Zur gleichzeitigen Messung von Füllstand und Temperatur bietet Pepperl+Fuchs das Gerät
optional mit einem Pt100-Widerstandsthermometer in 4-Draht-Schaltung an. Das Pt100-
Widerstandsthermometer gehört der Genauigkeitsklasse B nach DIN/EN 60751 an.
1
Nicht für den Einsatz im explosionsgefährdeten Bereich.
p
atm
1
p = p + p
atm hydr .
= (p + p ) - p
sens atm hydr. atm
= (p + p )
sens atm hydr.
Keramikmesszelle
Druckausgleichschlauch
Höhe Füllstand
Gesamtdruck = Atmosphärendruck + hydrostatischer Druck
Dichte des Messstoffs
Erdbeschleunigung
Hydrostatischer Druck
Atmosphärendruck
Angezeigter Druck vom Sensor
p
atm
p
hydr .
h
p = p + p
atm hydr.
p
atm
2
h ~ p
p
h =
ρ x g
1
