Zusatzgewicht; Prüfadapter - Pepperl+Fuchs Lgc2 Technische Information

Pegelsonde LGC2
Konstruktiver Aufbau
10.7

Zusatzgewicht

Für Gerät mit Außendurchmesser 22 mm (0,87 Zoll) oder
29 mm (1,14 Zoll)
• Um den seitlichen Auftrieb (Messfehler) zu verhindern oder ein Absenken in einem
Führungsrohr zu erleichtern, bietet Pepperl+Fuchs Zusatzgewichte an. Sie können
mehrere Gewichte miteinander verschrauben. Die Gewichte werden direkt am Gerät
angeschraubt. Beim Gerät mit Außendurchmesser 29 mm (1,14 Zoll) dürfen maximal
5 Gewichte angeschraubt werden. In Kombination mit der Zulassung Ex nA ist beim Gerät
mit Außendurchmesser 29 mm (1,14 Zoll) maximal ein Zusatzgewicht zulässig.
• Bestellinformation: Produktstruktur, Merkmal "Zubehör", Option "UP"

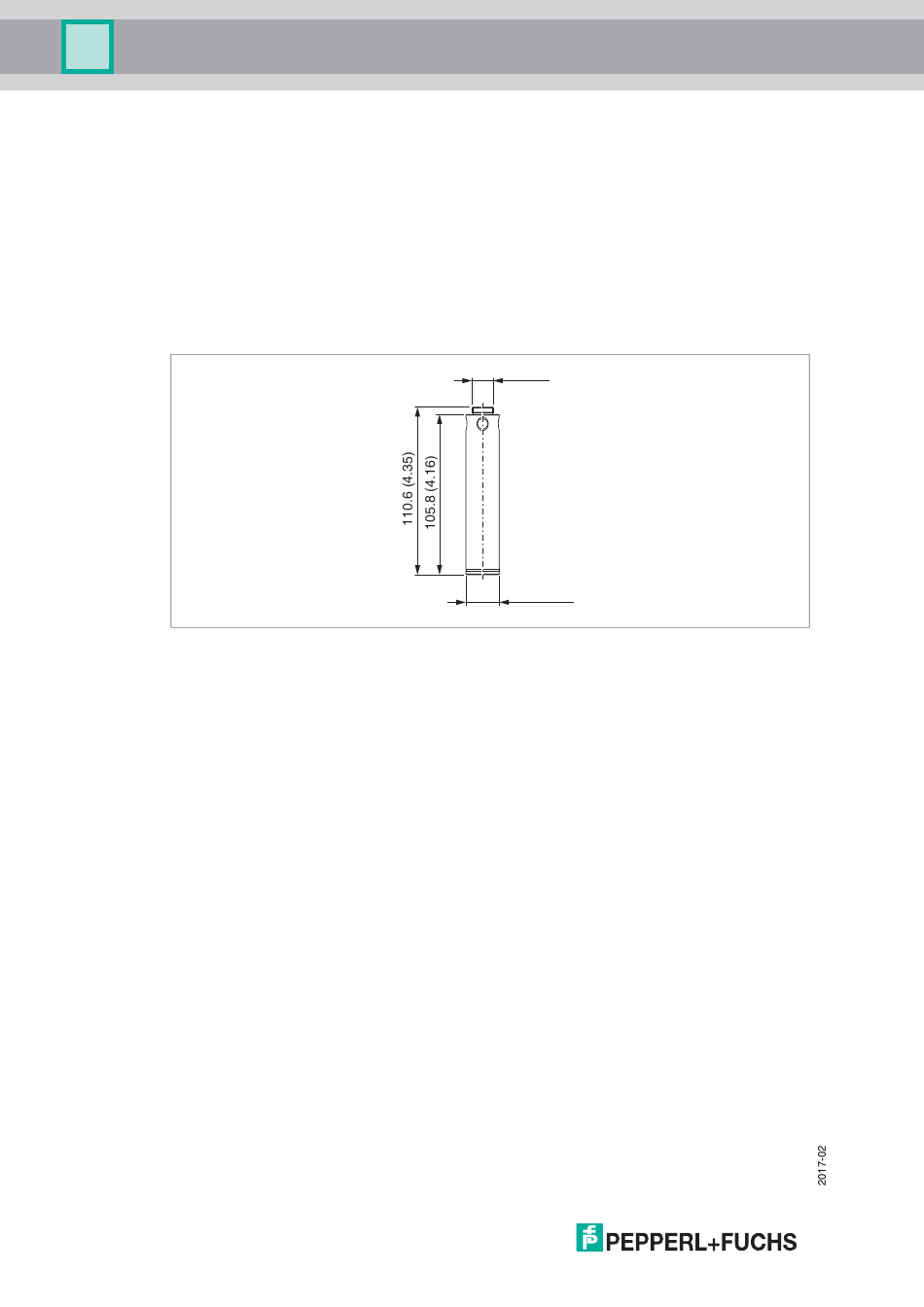

Abbildung 10.7
Maßeinheit mm (Zoll)
10.8 Prüfadapter
Für Gerät mit Außendurchmesser 22 mm (0,87 Zoll) oder
29 mm (1,14 Zoll)
• Für einen einfachen Funktionstest von Pegelsonden, bietet Pepperl+Fuchs einen
Prüfadapter an.
• Maximalen Druck für Druckluftschlauch und maximale Überlast für Pegelsonde beachten,
siehe Kapitel 3.
• Maximaler Druck der mitgelieferten Schnellverschraubung:10 bar (145 psi)
• Werkstoff Adapter: 304 (1.4301)
• Werkstoff Schnellverschraubung: Aluminium eloxiert
• Bestellinformation: Produktstruktur, Merkmal "Zubehör", Option "VP"
38
M14 x 1
Ø22(0.87)
