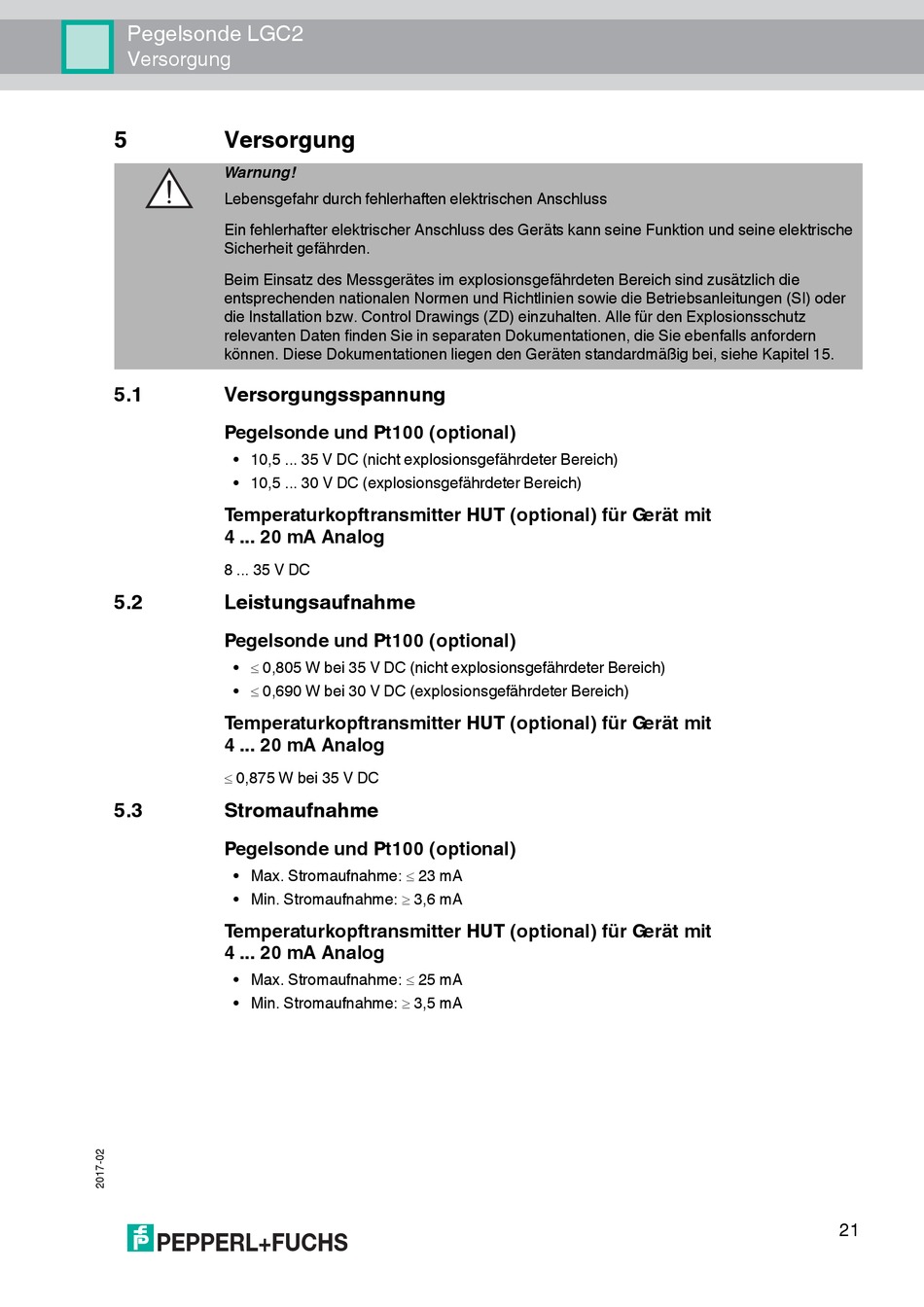

Pegelsonde LGC2

Versorgung

5 Versorgung
Warnung!
Lebensgefahr durch fehlerhaften elektrischen Anschluss
Ein fehlerhafter elektrischer Anschluss des Geräts kann seine Funktion und seine elektrische
Sicherheit gefährden.
Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die
entsprechenden nationalen Normen und Richtlinien sowie die Betriebsanleitungen (SI) oder
die Installation bzw. Control Drawings (ZD) einzuhalten. Alle für den Explosionsschutz
relevanten Daten finden Sie in separaten Dokumentationen, die Sie ebenfalls anfordern
können. Diese Dokumentationen liegen den Geräten standardmäßig bei, siehe Kapitel 15.
5.1

Versorgungsspannung

Pegelsonde und Pt100 (optional)
• 10,5 ... 35 V DC (nicht explosionsgefährdeter Bereich)
• 10,5 ... 30 V DC (explosionsgefährdeter Bereich)
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
8 ... 35 V DC
5.2

Leistungsaufnahme

Pegelsonde und Pt100 (optional)
•  0,805 W bei 35 V DC (nicht explosionsgefährdeter Bereich)
•  0,690 W bei 30 V DC (explosionsgefährdeter Bereich)
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
 0,875 W bei 35 V DC
5.3

Stromaufnahme

Pegelsonde und Pt100 (optional)
• Max. Stromaufnahme:  23 mA
• Min. Stromaufnahme:  3,6 mA
Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
• Max. Stromaufnahme:  25 mA
• Min. Stromaufnahme:  3,5 mA
