Pegelsonde LGC2
Versorgung

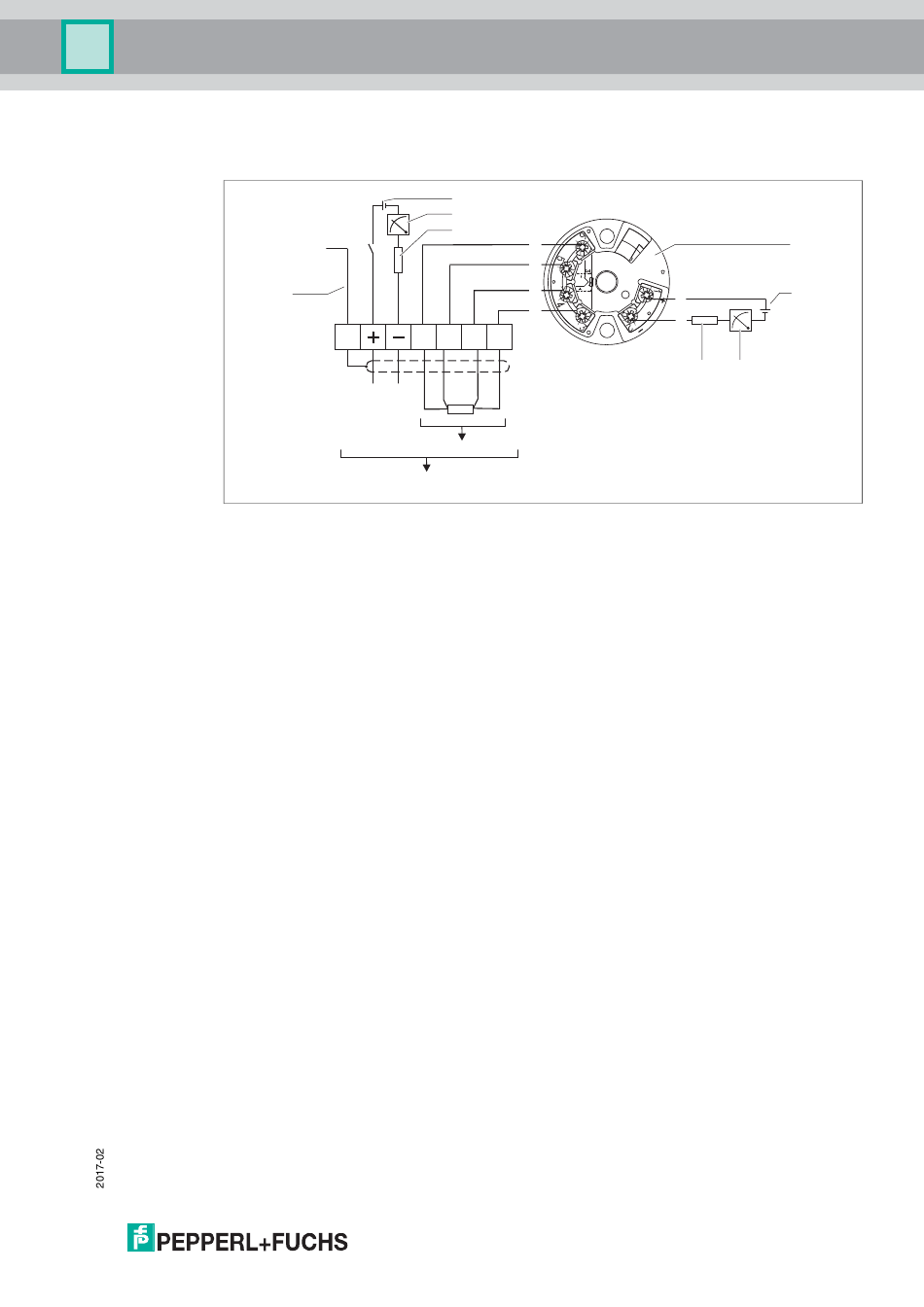

Pegelsonde mit Pt100 und Temperaturkopftransmitter HUT für Gerät mit
4 ... 20 mA Analog
a
Abbildung 5.2
a Nicht für Pegelsonde mit Außendurchmesser 29 mm (1,14 Zoll)
b 10,5 ... 35 V DC
c 4 ... 20 mA
d Widerstand (R
e Temperaturkopftransmitter HUT (4 ... 20 mA) (nicht für den Einsatz im
explosionsgefährdeten Bereich)
f 8 ... 35 V DC
g Pt100-Widerstandsthermometer
1 ... 6 Klemmenbelegung
Bestellinformationen:
Pt100-Widerstandsthermometer: Produktstruktur, Merkmal "Zubehör", Option "BN".
Temperaturkopftransmitter HUT: Produktstruktur, Merkmal "Zubehör", Option "XP"
Aderfarben
RD = rot, BK = schwarz, WH = weiß, YE = gelb, BU = blau, BR = braun
Anschlusswerte
Anschlussklassifizierung nach IEC 61010-1:
• Überspannungskategorie 1
• Verschmutzungsgrad 1
Anschlusswerte im explosionsgefährdeten Bereich
Siehe entsprechende Betriebsanleitung (SI, ZD).
b
c
d
)
)
RD BK YE BU
WH
g
LGC 4 ... 20 mA Analog
)
L
6
5
4
3
BR
e
f
1
2
d c
