Grenzwert-Magnettauchsonde LML
Montage und Installation
4
Montage und Installation
4.1
Funktionsprüfung des Geräts vor der Montage
Sie haben die Möglichkeit, das Gerät vor dem Einbau in den Behälter zu prüfen.
Benutzen Sie dazu ein Widerstandsmessgerät.
Gerätefunktion prüfen
1.
Schließen Sie die Leiter des zu prüfenden Schaltpunktes an das Widerstandsmessgerät an.
2.
Heben Sie den Schwimmkörper an und bewegen Sie den Schwimmkörper auf den
DE
Schaltpunkt zu. Je nach Schaltfunktion wird Durchgang oder kein Durchgang signalisiert.
3.
Bewegen Sie den Schwimmkörper in die Ausgangslage zurück. Die Schaltfunktion muss sich
umkehren.
4.
Wiederholen Sie die Schritte 1 bis 3 für jeden Schaltpunkt.

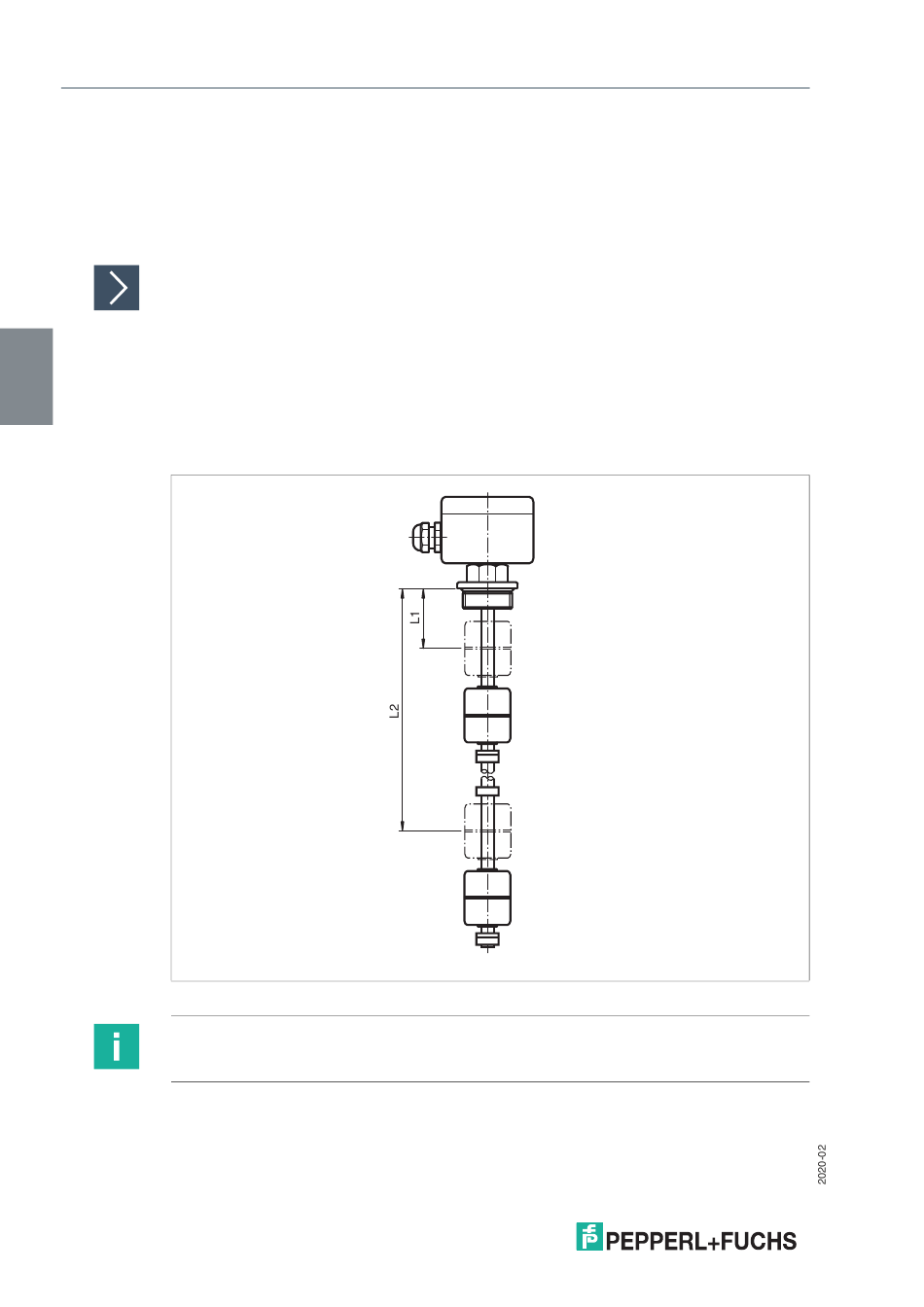

Abbildung 4.1
Hinweis!
Die Schaltpunktmaße L1, L2 beziehen sich von der Dichtfläche ausgehend jeweils
auf die Schwimmkörpermitte.
8 - DE
Beispiel: Funktionsprüfung des Geräts mit zwei Schaltpunkten
