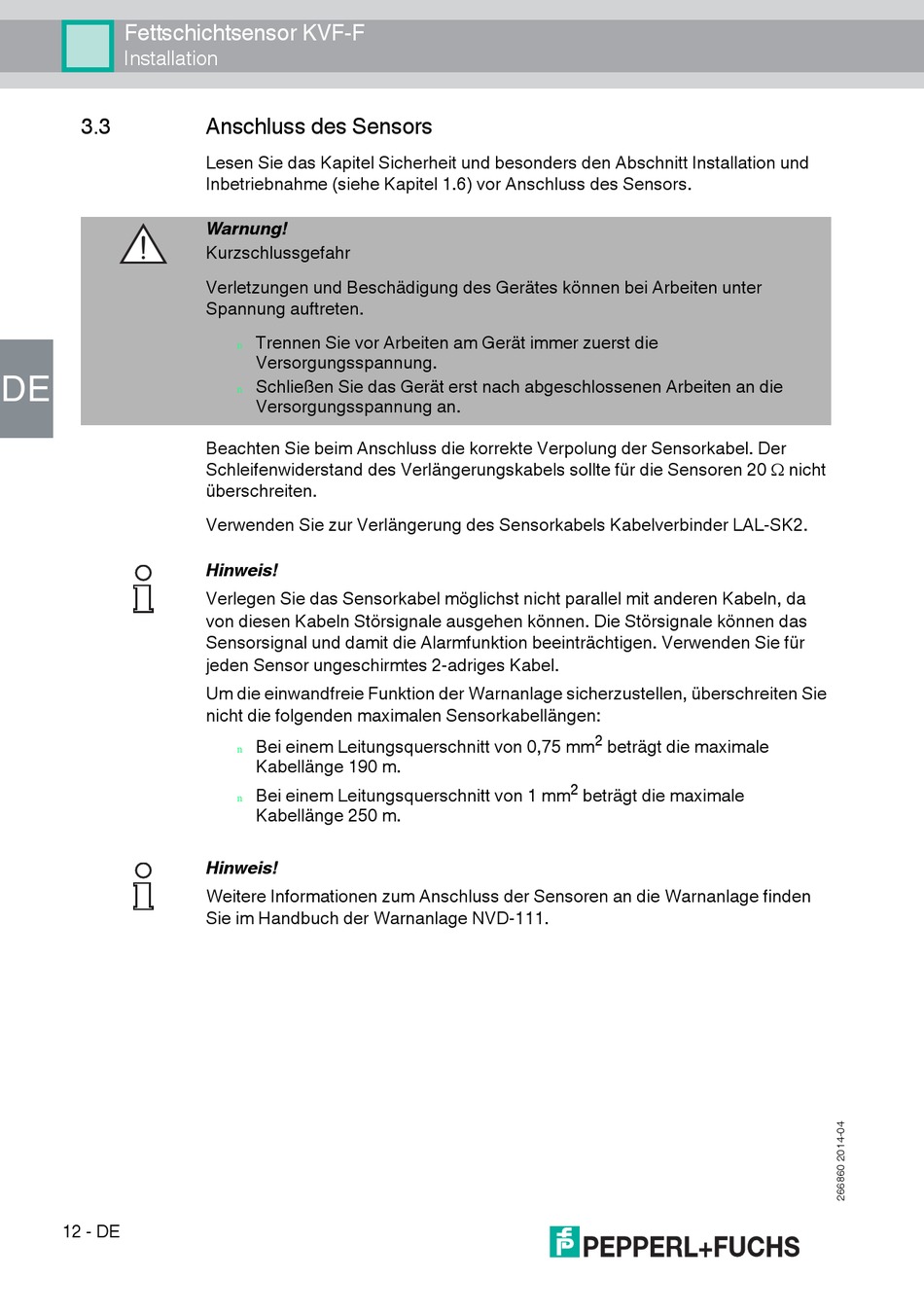

Fettschichtsensor KVF-F
Installation
3.3
DE
12 - DE
Anschluss des Sensors
Lesen Sie das Kapitel Sicherheit und besonders den Abschnitt Installation und
Inbetriebnahme (siehe Kapitel 1.6) vor Anschluss des Sensors.
Warnung!
Kurzschlussgefahr
Verletzungen und Beschädigung des Gerätes können bei Arbeiten unter
Spannung auftreten.
Trennen Sie vor Arbeiten am Gerät immer zuerst die
n
Versorgungsspannung.
Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die
n
Versorgungsspannung an.
Beachten Sie beim Anschluss die korrekte Verpolung der Sensorkabel. Der
Schleifenwiderstand des Verlängerungskabels sollte für die Sensoren 20 nicht
überschreiten.
Verwenden Sie zur Verlängerung des Sensorkabels Kabelverbinder LAL-SK2.
Hinweis!
Verlegen Sie das Sensorkabel möglichst nicht parallel mit anderen Kabeln, da
von diesen Kabeln Störsignale ausgehen können. Die Störsignale können das
Sensorsignal und damit die Alarmfunktion beeinträchtigen. Verwenden Sie für
jeden Sensor ungeschirmtes 2-adriges Kabel.
Um die einwandfreie Funktion der Warnanlage sicherzustellen, überschreiten Sie
nicht die folgenden maximalen Sensorkabellängen:
Bei einem Leitungsquerschnitt von 0,75 mm
n
Kabellänge 190 m.
Bei einem Leitungsquerschnitt von 1 mm
n
Kabellänge 250 m.
Hinweis!
Weitere Informationen zum Anschluss der Sensoren an die Warnanlage finden
Sie im Handbuch der Warnanlage NVD-111.
2
beträgt die maximale
2
beträgt die maximale
