Aufteilung der Register

Das Gerät enthält vier Identkanäle und den Konfigurationskanal. Jedem Kanal ist
ein eigener Registerbereich zugeordnet.
Es ist somit möglich, dass alle Kanäle von einem Master oder jeder Kanal von
einem eigenen Master aus angesprochen wird.

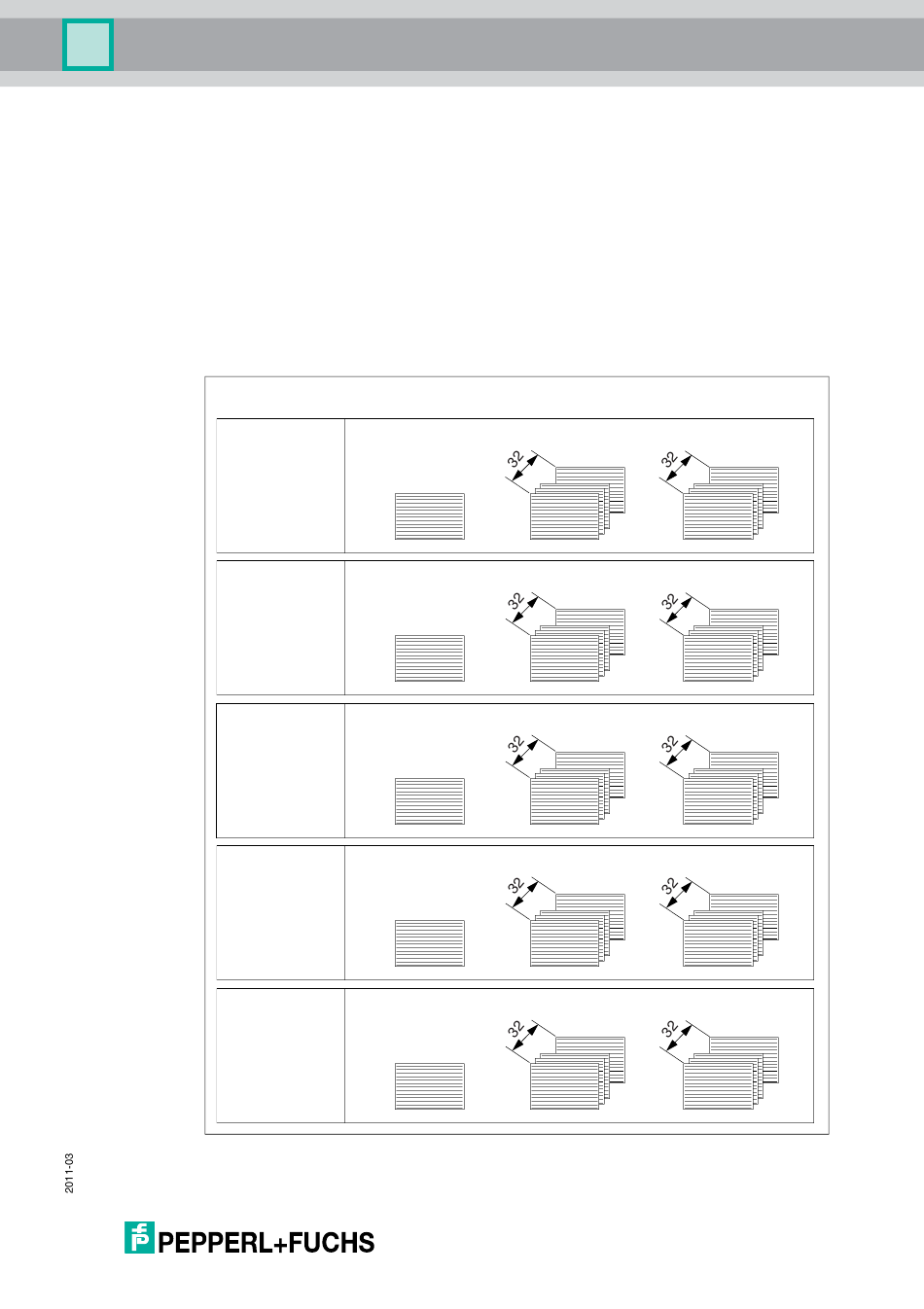

Jedem Kanal sind folgende 3 Registergruppen zugeordnet:
1. Gruppe 1: Ausgangsregister (Geräte-ID 1)
2. Gruppe 2: FIFO Eingangsregister (Geräte-ID 1)
3. Gruppe 3: FIFO Monitor Eingangsregister (Geräte-ID 2)
Kanal 0
(IDENT Control)
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Gruppe 1
0 0
122 124
1000 1000
1122 1124
2000 2000
2122 2124
3000 3000
3122 3124
4000 4000
4122 4124
Gruppe 2 Gruppe 3
0
124
1000
1124
2000
2124
3000
3124
4000
4124
