IC-KP-B12-V45
Produktbeschreibung
4.4
Anzeigen und Bedienelemente

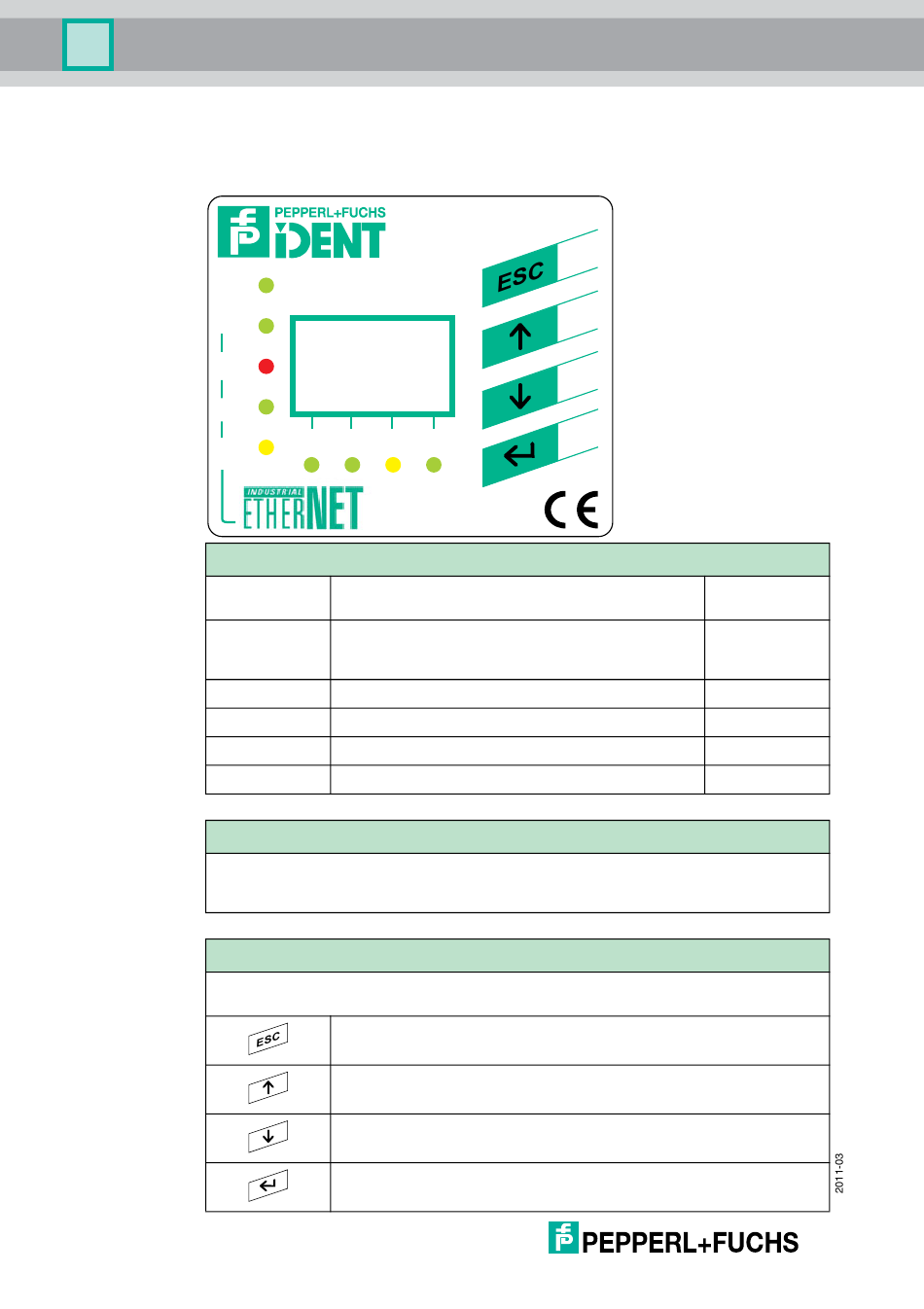

An der Auswerteeinheit befinden sich folgende Anzeigen und Bedienelemente.
PWR/
ERR
State
Link/
Act
Traffic
100
MBit
LED-Anzeigen
PWR/ERR
1, 2, 3, 4
State
Link/Act
Traffic
100 MBit
Display
Zweizeiliges Multifunktionsdisplay mit 12 Zeichen pro Zeile zur Anzeige unterschiedlicher
Status und Betriebsinformationen und 4 Piktogrammen zur Anzeige der angeschlossenen
Leseköpfe.
Drucktaster
Die Drucktaster dienen zur Steuerung der Anzeige bzw. Auswahl der Befehle bei der
Programmierung der Auswerteeinheit.
12
IC-KP-B12-V45
Part No. 125887
1
2
3
4
Power on
Hardware-Fehler
Zustandsanzeige der Schreib-/Leseköpfe
Befehl an Schreib-/Lesekopf ist aktiv
Befehl erfolgreich ausgeführt (ca. 1 Sekunde)
Interface betriebsbereit
Verbindung/Netzwerkaktivität
Gerät sendet Daten
Aus: 10 MBit / An: 100 MBit
Rücksprung zur höheren Ebene
Menüpunkt aufwärts
Menüpunkt abwärts
RETURN (Eingabebestätigung)
grün
rot
grün
gelb
grün
grün
grün
gelb
