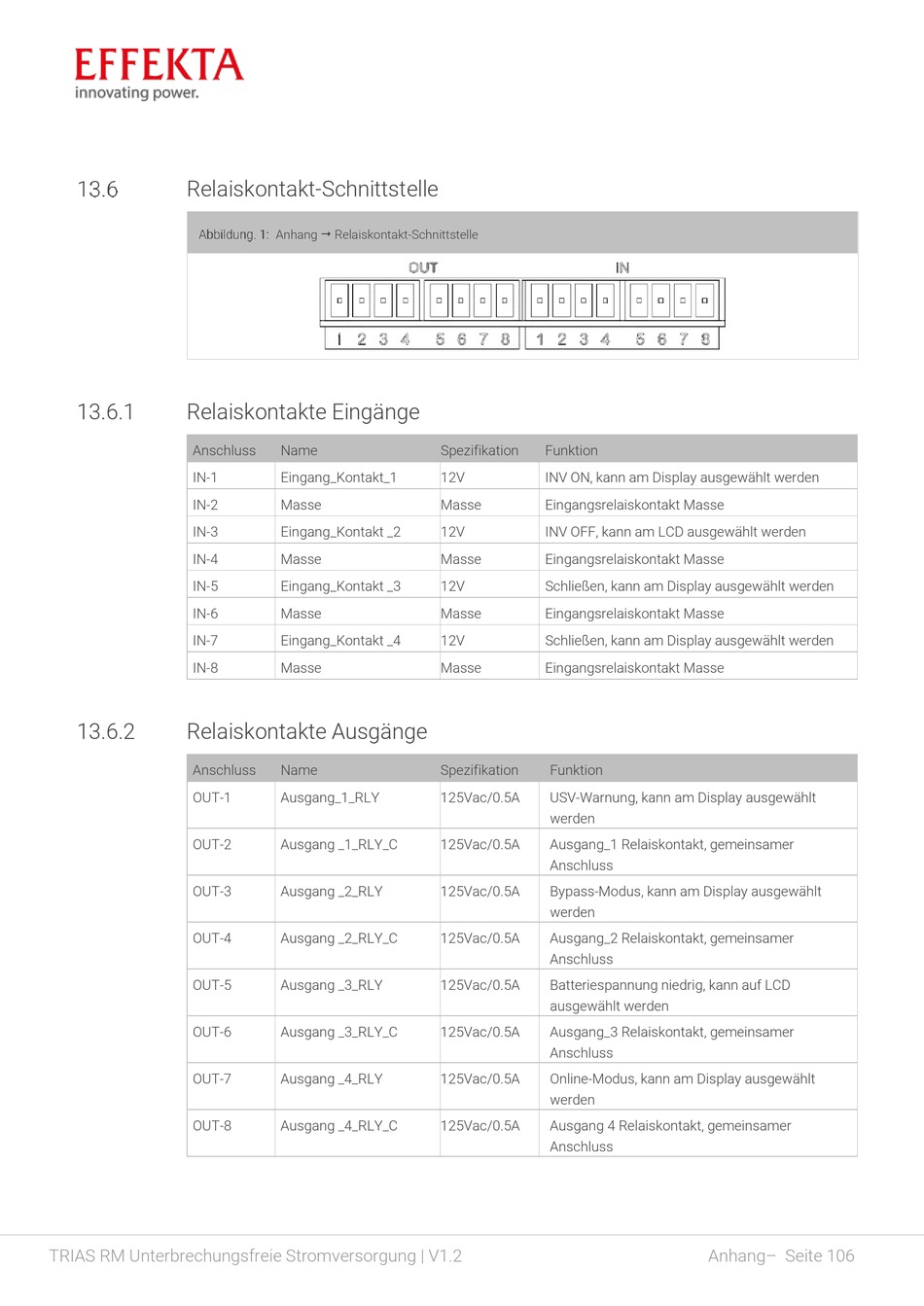

Relaiskontakt-Schnittstelle

13.6.1 Relaiskontakte Eingänge
Anschluss
IN-1
IN-2
IN-3
IN-4
IN-5
IN-6
IN-7
IN-8
13.6.2 Relaiskontakte Ausgänge
Anschluss
OUT-1
OUT-2
OUT-3
OUT-4
OUT-5
OUT-6
OUT-7
OUT-8
TRIAS RM Unterbrechungsfreie Stromversorgung | V1.2
Anhang  Relaiskontakt-Schnittstelle
Name Spezifikation
Eingang_Kontakt_1 12V
Masse Masse
Eingang_Kontakt _2 12V
Masse Masse
Eingang_Kontakt _3 12V
Masse Masse
Eingang_Kontakt _4 12V
Masse Masse
Name Spezifikation
Ausgang_1_RLY 125Vac/0.5A
Ausgang _1_RLY_C 125Vac/0.5A
Ausgang _2_RLY 125Vac/0.5A
Ausgang _2_RLY_C 125Vac/0.5A
Ausgang _3_RLY 125Vac/0.5A
Ausgang _3_RLY_C 125Vac/0.5A
Ausgang _4_RLY 125Vac/0.5A
Ausgang _4_RLY_C 125Vac/0.5A
Funktion
INV ON, kann am Display ausgewählt werden
Eingangsrelaiskontakt Masse
INV OFF, kann am LCD ausgewählt werden
Eingangsrelaiskontakt Masse
Schließen, kann am Display ausgewählt werden
Eingangsrelaiskontakt Masse
Schließen, kann am Display ausgewählt werden
Eingangsrelaiskontakt Masse
Funktion
USV-Warnung, kann am Display ausgewählt
werden
Ausgang_1 Relaiskontakt, gemeinsamer
Anschluss
Bypass-Modus, kann am Display ausgewählt
werden
Ausgang_2 Relaiskontakt, gemeinsamer
Anschluss
Batteriespannung niedrig, kann auf LCD
ausgewählt werden
Ausgang_3 Relaiskontakt, gemeinsamer
Anschluss
Online-Modus, kann am Display ausgewählt
werden
Ausgang 4 Relaiskontakt, gemeinsamer
Anschluss
Anhang– Seite 106
