Solevernebelungssystem Typ SOLFOG V3
9.3.2
Schlauch am Schlauchhalter erneuern
WARNUNG!
Quetschgefahr!
Verletzung von Fingern (Quetschen) möglich!
Führen Sie die Arbeiten nur bei ausgeschaltetem und gegen Wiedereinschal-
ten gesichertem Gerät durch!
ACHTUNG!
Beschädigungsgefahr durch ungeeigneten Schlauch!
Der neue Schlauch muss in Farbe und Größe dem ausgebauten Schlauch ent-
sprechen!
Der Schlauch darf nicht verdreht eingesetzt werden!
Die Markierungen an den Schlauchenden müssen vorne in der Mitte sichtbar
sein (siehe Abb. 67)!

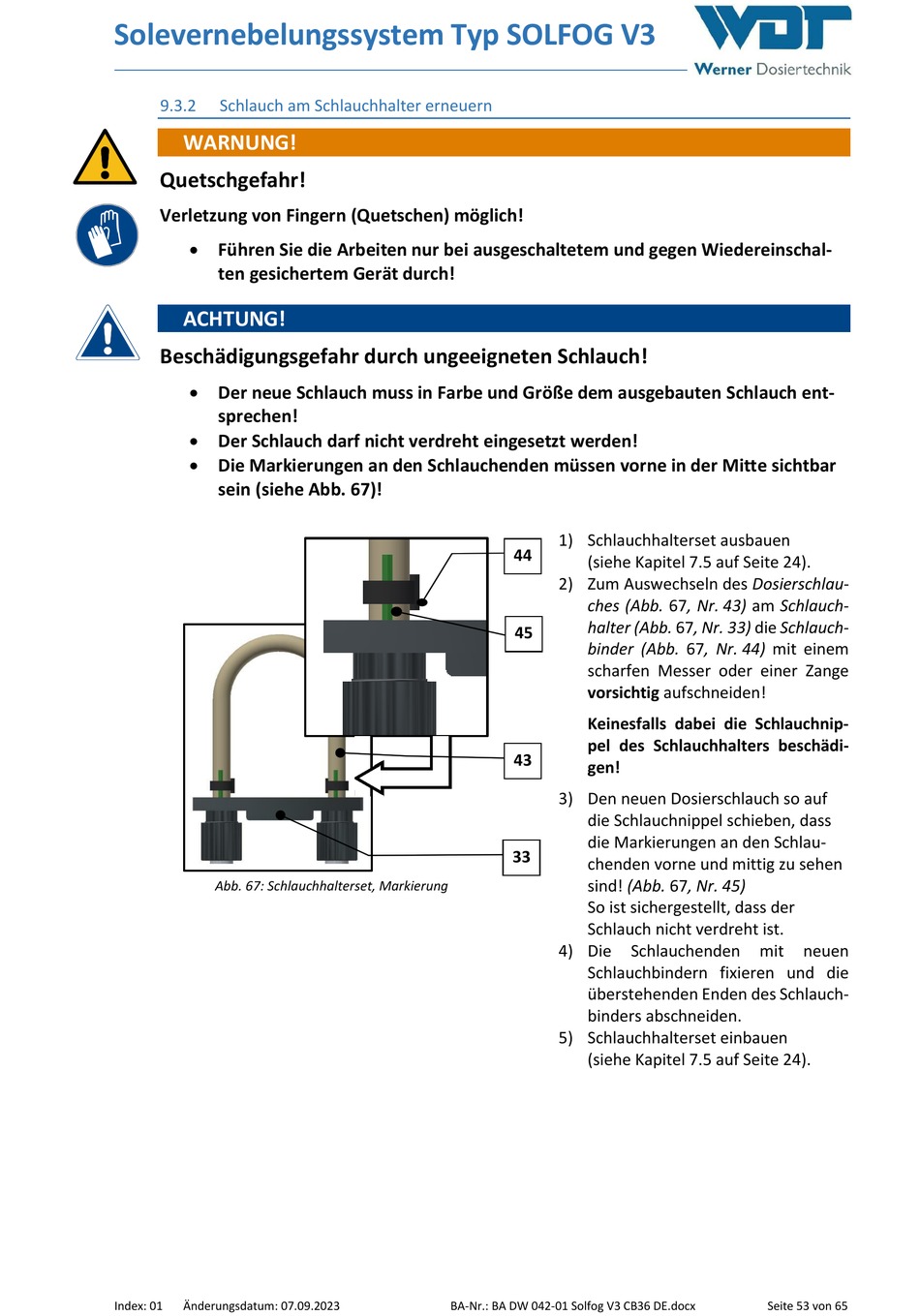

Abb. 67: Schlauchhalterset, Markierung
Index: 01
Änderungsdatum: 07.09.2023
1) Schlauchhalterset ausbauen
44
(siehe Kapitel 7.5 auf Seite 24).
2) Zum Auswechseln des Dosierschlau-
ches (Abb. 67, Nr. 43) am Schlauch-
halter (Abb. 67, Nr. 33) die Schlauch-
45
binder (Abb. 67, Nr. 44) mit einem
scharfen Messer oder einer Zange
vorsichtig aufschneiden!
Keinesfalls dabei die Schlauchnip-
pel des Schlauchhalters beschädi-
43
gen!
3) Den neuen Dosierschlauch so auf
die Schlauchnippel schieben, dass
die Markierungen an den Schlau-
33
chenden vorne und mittig zu sehen
sind! (Abb. 67, Nr. 45)
So ist sichergestellt, dass der
Schlauch nicht verdreht ist.
4) Die
Schlauchbindern fixieren und die
überstehenden Enden des Schlauch-
binders abschneiden.
5) Schlauchhalterset einbauen
(siehe Kapitel 7.5 auf Seite 24).
