Solevernebelungssystem Typ SOLFOG V3
7.9

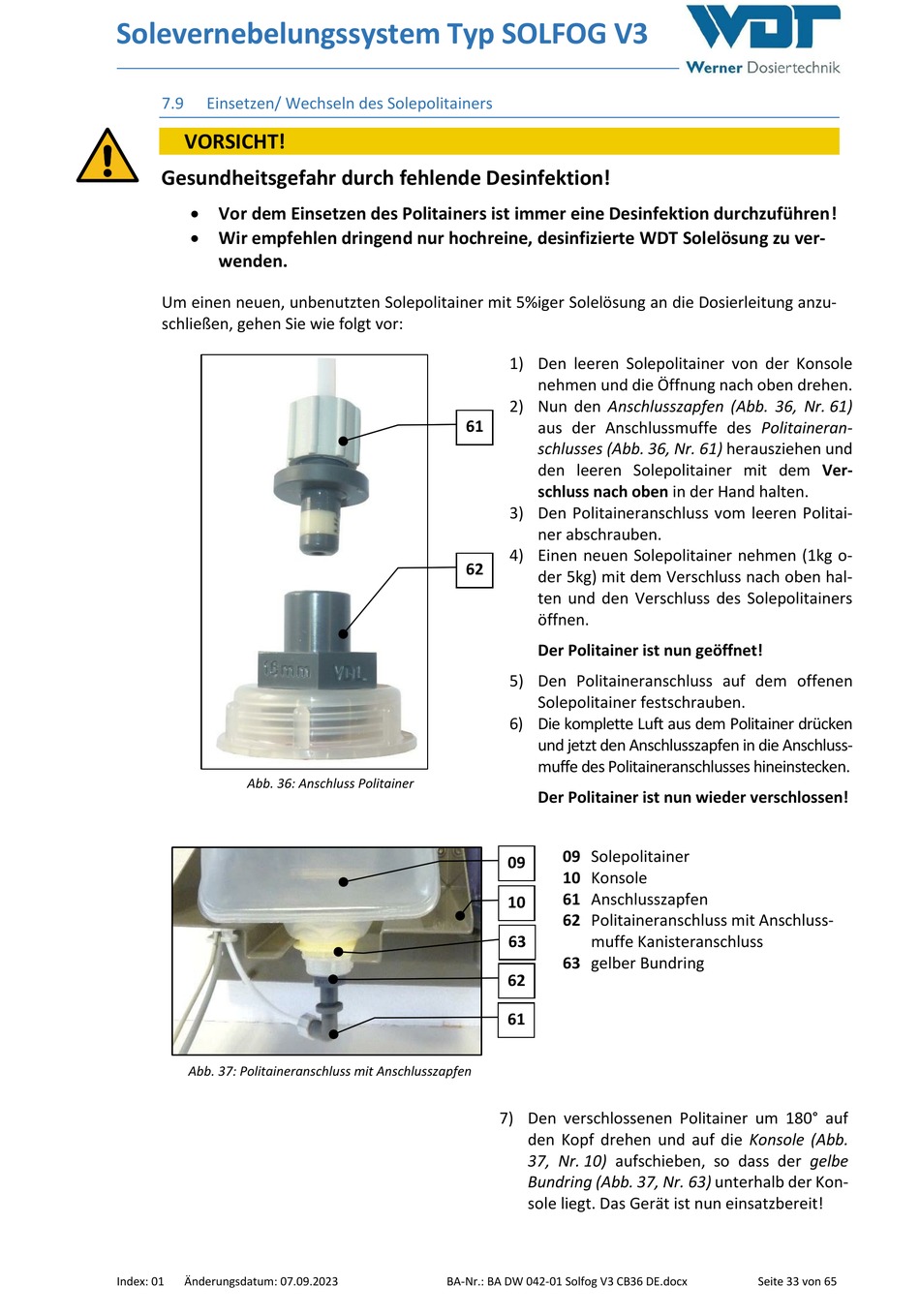

Einsetzen/ Wechseln des Solepolitainers
VORSICHT!
Gesundheitsgefahr durch fehlende Desinfektion!
Vor dem Einsetzen des Politainers ist immer eine Desinfektion durchzuführen!
Wir empfehlen dringend nur hochreine, desinfizierte WDT Solelösung zu ver-
wenden.
Um einen neuen, unbenutzten Solepolitainer mit 5%iger Solelösung an die Dosierleitung anzu-
schließen, gehen Sie wie folgt vor:
Abb. 36: Anschluss Politainer
Abb. 37: Politaineranschluss mit Anschlusszapfen
Index: 01
Änderungsdatum: 07.09.2023
1) Den leeren Solepolitainer von der Konsole
nehmen und die Öffnung nach oben drehen.
2) Nun den Anschlusszapfen (Abb. 36, Nr. 61)
61
aus der Anschlussmuffe des Politaineran-
schlusses (Abb. 36, Nr. 61) herausziehen und
den leeren Solepolitainer mit dem Ver-
schluss nach oben in der Hand halten.
3) Den Politaineranschluss vom leeren Politai-
ner abschrauben.
4) Einen neuen Solepolitainer nehmen (1kg o-
62
der 5kg) mit dem Verschluss nach oben hal-
ten und den Verschluss des Solepolitainers
öffnen.
Der Politainer ist nun geöffnet!
5) Den Politaineranschluss auf dem offenen
Solepolitainer festschrauben.
6) Die komplette Luft aus dem Politainer drücken
und jetzt den Anschlusszapfen in die Anschluss-
muffe des Politaineranschlusses hineinstecken.
Der Politainer ist nun wieder verschlossen!
09 Solepolitainer
09
10 Konsole
61 Anschlusszapfen
10
62 Politaineranschluss mit Anschluss-
63
muffe Kanisteranschluss
63 gelber Bundring
62
61
7) Den verschlossenen Politainer um 180° auf
den Kopf drehen und auf die Konsole (Abb.
37, Nr. 10) aufschieben, so dass der gelbe
Bundring (Abb. 37, Nr. 63) unterhalb der Kon-
sole liegt. Das Gerät ist nun einsatzbereit!
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
Seite 33 von 65
