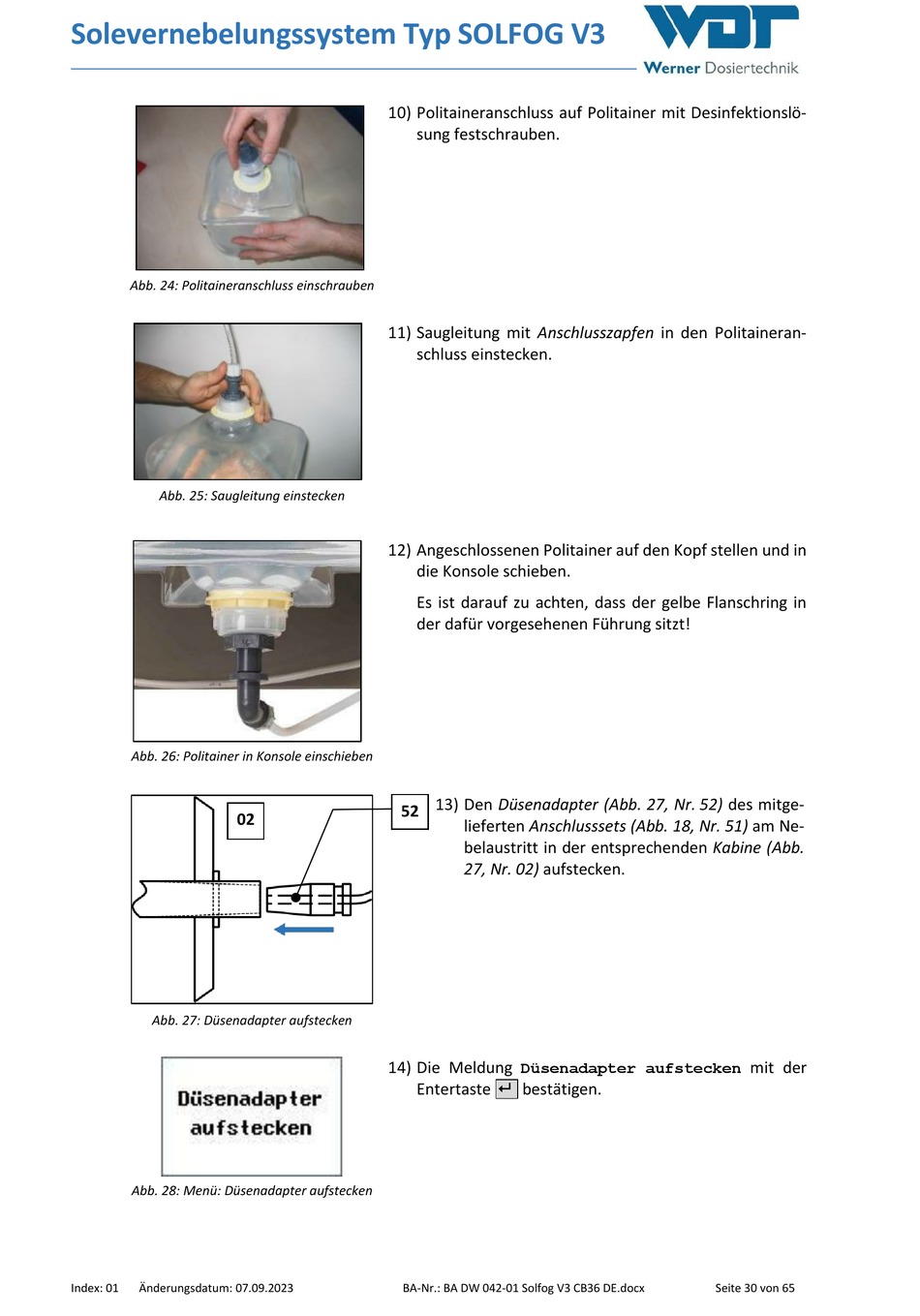

Solevernebelungssystem Typ SOLFOG V3
Abb. 24: Politaineranschluss einschrauben
Abb. 25: Saugleitung einstecken
Abb. 26: Politainer in Konsole einschieben
02
Abb. 27: Düsenadapter aufstecken
Abb. 28: Menü: Düsenadapter aufstecken
Index: 01
Änderungsdatum: 07.09.2023
10) Politaineranschluss auf Politainer mit Desinfektionslö-
sung festschrauben.
11) Saugleitung mit Anschlusszapfen in den Politaineran-
schluss einstecken.
12) Angeschlossenen Politainer auf den Kopf stellen und in
die Konsole schieben.
Es ist darauf zu achten, dass der gelbe Flanschring in
der dafür vorgesehenen Führung sitzt!
13) Den Düsenadapter (Abb. 27, Nr. 52) des mitge-
52
lieferten Anschlusssets (Abb. 18, Nr. 51) am Ne-
belaustritt in der entsprechenden Kabine (Abb.
27, Nr. 02) aufstecken.
14) Die Meldung
Düsenadapter aufstecken
Entertaste
bestätigen.
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
mit der
Seite 30 von 65
