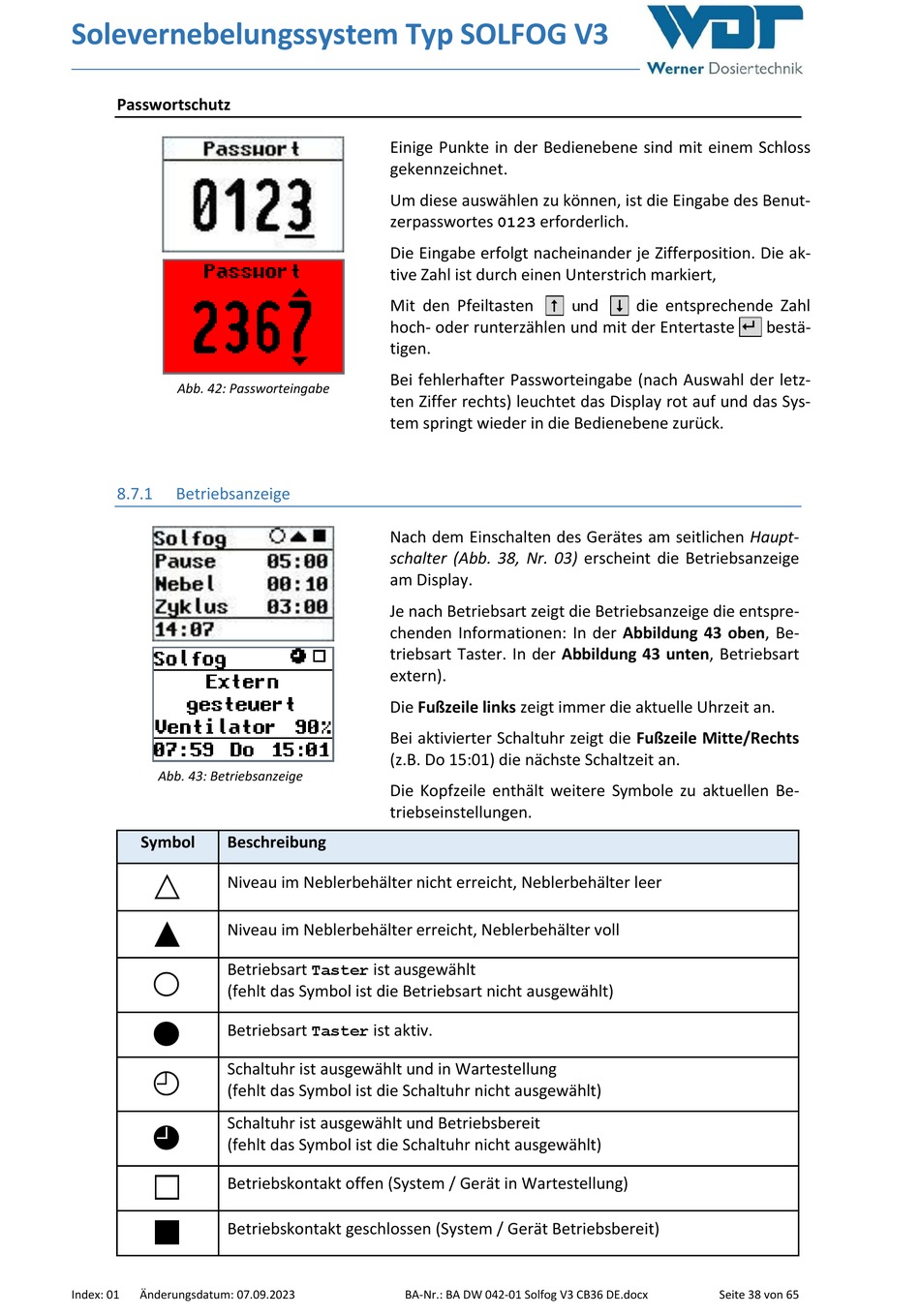

Solevernebelungssystem Typ SOLFOG V3
Passwortschutz
Abb. 42: Passworteingabe
8.7.1
Betriebsanzeige
Abb. 43: Betriebsanzeige
Symbol
Beschreibung
Niveau im Neblerbehälter nicht erreicht, Neblerbehälter leer
Niveau im Neblerbehälter erreicht, Neblerbehälter voll
Betriebsart
(fehlt das Symbol ist die Betriebsart nicht ausgewählt)
Betriebsart
Schaltuhr ist ausgewählt und in Wartestellung
(fehlt das Symbol ist die Schaltuhr nicht ausgewählt)
Schaltuhr ist ausgewählt und Betriebsbereit
(fehlt das Symbol ist die Schaltuhr nicht ausgewählt)
Betriebskontakt offen (System / Gerät in Wartestellung)
Betriebskontakt geschlossen (System / Gerät Betriebsbereit)
Index: 01
Änderungsdatum: 07.09.2023
Einige Punkte in der Bedienebene sind mit einem Schloss
gekennzeichnet.
Um diese auswählen zu können, ist die Eingabe des Benut-
zerpasswortes
Die Eingabe erfolgt nacheinander je Zifferposition. Die ak-
tive Zahl ist durch einen Unterstrich markiert,
Mit den Pfeiltasten
hoch- oder runterzählen und mit der Entertaste
tigen.
Bei fehlerhafter Passworteingabe (nach Auswahl der letz-
ten Ziffer rechts) leuchtet das Display rot auf und das Sys-
tem springt wieder in die Bedienebene zurück.
Nach dem Einschalten des Gerätes am seitlichen Haupt-
schalter (Abb. 38, Nr. 03) erscheint die Betriebsanzeige
am Display.
Je nach Betriebsart zeigt die Betriebsanzeige die entspre-
chenden Informationen: In der Abbildung 43 oben, Be-
triebsart Taster. In der Abbildung 43 unten, Betriebsart
extern).
Die Fußzeile links zeigt immer die aktuelle Uhrzeit an.
Bei aktivierter Schaltuhr zeigt die Fußzeile Mitte/Rechts
(z.B. Do 15:01) die nächste Schaltzeit an.
Die Kopfzeile enthält weitere Symbole zu aktuellen Be-
triebseinstellungen.
Taster
ist ausgewählt
Taster
ist aktiv.
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
0123
erforderlich.
und
die entsprechende Zahl
bestä-
Seite 38 von 65
