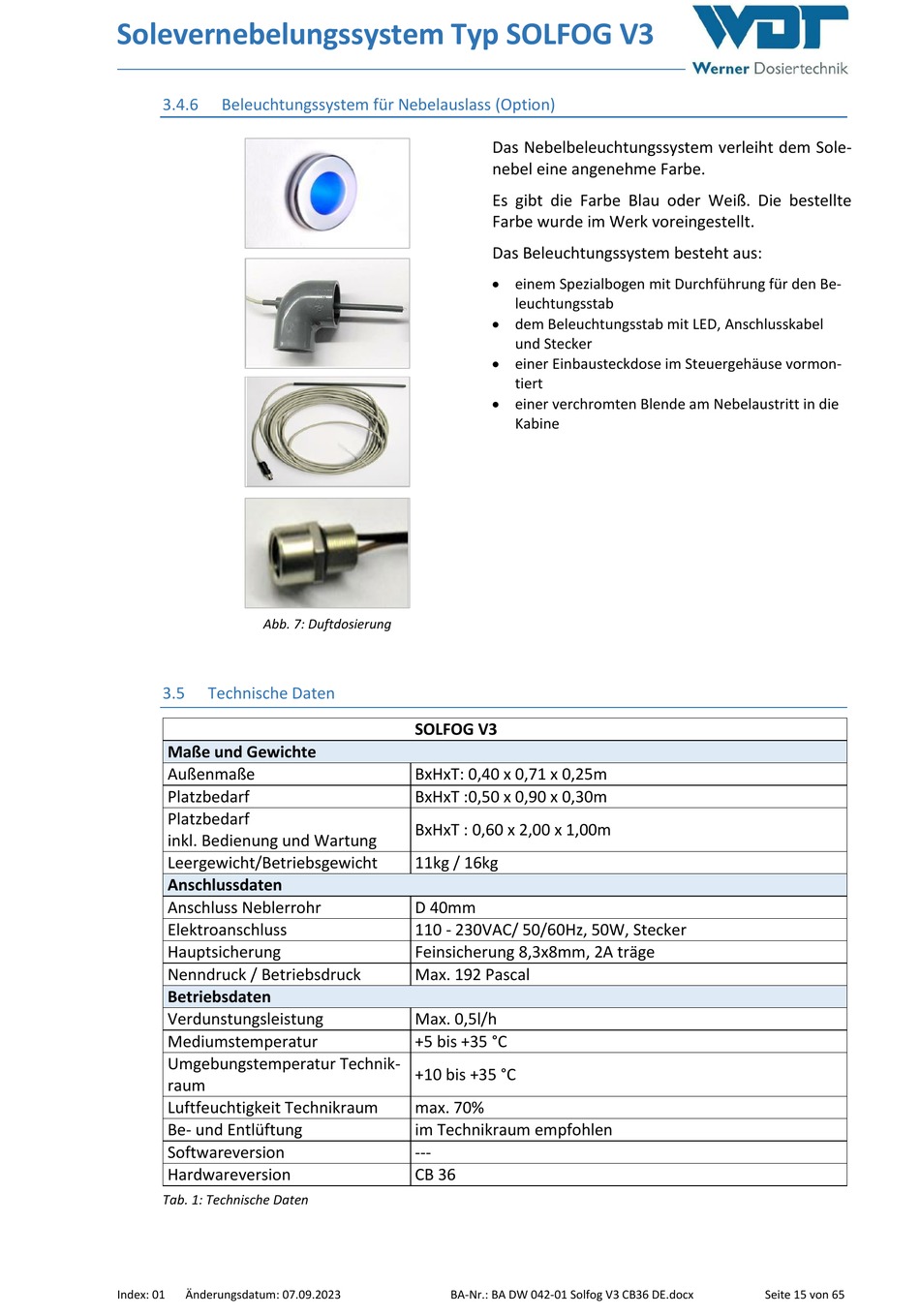

Solevernebelungssystem Typ SOLFOG V3
3.4.6
Beleuchtungssystem für Nebelauslass (Option)
Abb. 7: Duftdosierung
3.5
Technische Daten
Maße und Gewichte
Außenmaße
Platzbedarf
Platzbedarf
inkl. Bedienung und Wartung
Leergewicht/Betriebsgewicht
Anschlussdaten
Anschluss Neblerrohr
Elektroanschluss
Hauptsicherung
Nenndruck / Betriebsdruck
Betriebsdaten
Verdunstungsleistung
Mediumstemperatur
Umgebungstemperatur Technik-
raum
Luftfeuchtigkeit Technikraum
Be- und Entlüftung
Softwareversion
Hardwareversion
Tab. 1: Technische Daten
Index: 01
Änderungsdatum: 07.09.2023
Das Nebelbeleuchtungssystem verleiht dem Sole-
nebel eine angenehme Farbe.
Es gibt die Farbe Blau oder Weiß. Die bestellte
Farbe wurde im Werk voreingestellt.
Das Beleuchtungssystem besteht aus:
einem Spezialbogen mit Durchführung für den Be-
leuchtungsstab
dem Beleuchtungsstab mit LED, Anschlusskabel
und Stecker
einer Einbausteckdose im Steuergehäuse vormon-
tiert
einer verchromten Blende am Nebelaustritt in die
Kabine
SOLFOG V3
BxHxT: 0,40 x 0,71 x 0,25m
BxHxT :0,50 x 0,90 x 0,30m
BxHxT : 0,60 x 2,00 x 1,00m
11kg / 16kg
D 40mm
110 - 230VAC/ 50/60Hz, 50W, Stecker
Feinsicherung 8,3x8mm, 2A träge
Max. 192 Pascal
Max. 0,5l/h
+5 bis +35 °C
+10 bis +35 °C
max. 70%
im Technikraum empfohlen
---
CB 36
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
Seite 15 von 65
