Solevernebelungssystem Typ SOLFOG V3
3
Lieferumfang / Zubehör / Funktionsbeschreibung
3.1
Lieferumfang / Zubehör
Die Lieferung besteht aus einem anschlussfertigen Solevernebler SOLFOG V3, bestehend aus:
Steuerung CB36, eingebaut ins Gehäuse
Schlauchdosierpumpe Typ SA für Solelösung
Ultraschallvernebler mit Niveauschalter, komplett montiert und verdrahtet auf Montage-
platte mit Konsole für 1kg bis 5kg Solepolitainer
Desinfektionsset mit Desinfektionstablette, Mischbehälter und Rezipient
1kg oder 5kg keimfreie Solelösung im Politainer
Einströmdüse aus PVC, d40mm mit Düsenblende.
Optional: Tasterplatte inkl. beleuchtetem Taster mit Unterputzdose
Optional: Beleuchtungssystem für Nebelauslass mit Düsenblende aus Edelstahl
Optional: Düfte zur Raumbeduftung
HINWEIS
Vergewissern Sie sich bei Empfang des Gerätes, dass:
Typen- und Seriennummer auf dem Typenschild mit den Angaben der Bestell- und Lieferun-
terlagen übereinstimmen und
die Ausrüstung vollständig ist und alle Teile in einwandfreiem Zustand vorliegen.
Bei eventuellen Transportschäden und/oder fehlenden Teilen umgehend beim Spediteur bzw.
Lieferanten schriftlich melden.
Die Fristen zur Benachrichtigung der Transportunternehmen zum Zweck der Schadensfeststel-
lung sind zu beachten.
3.2
Aufbau des Gesamtsystems

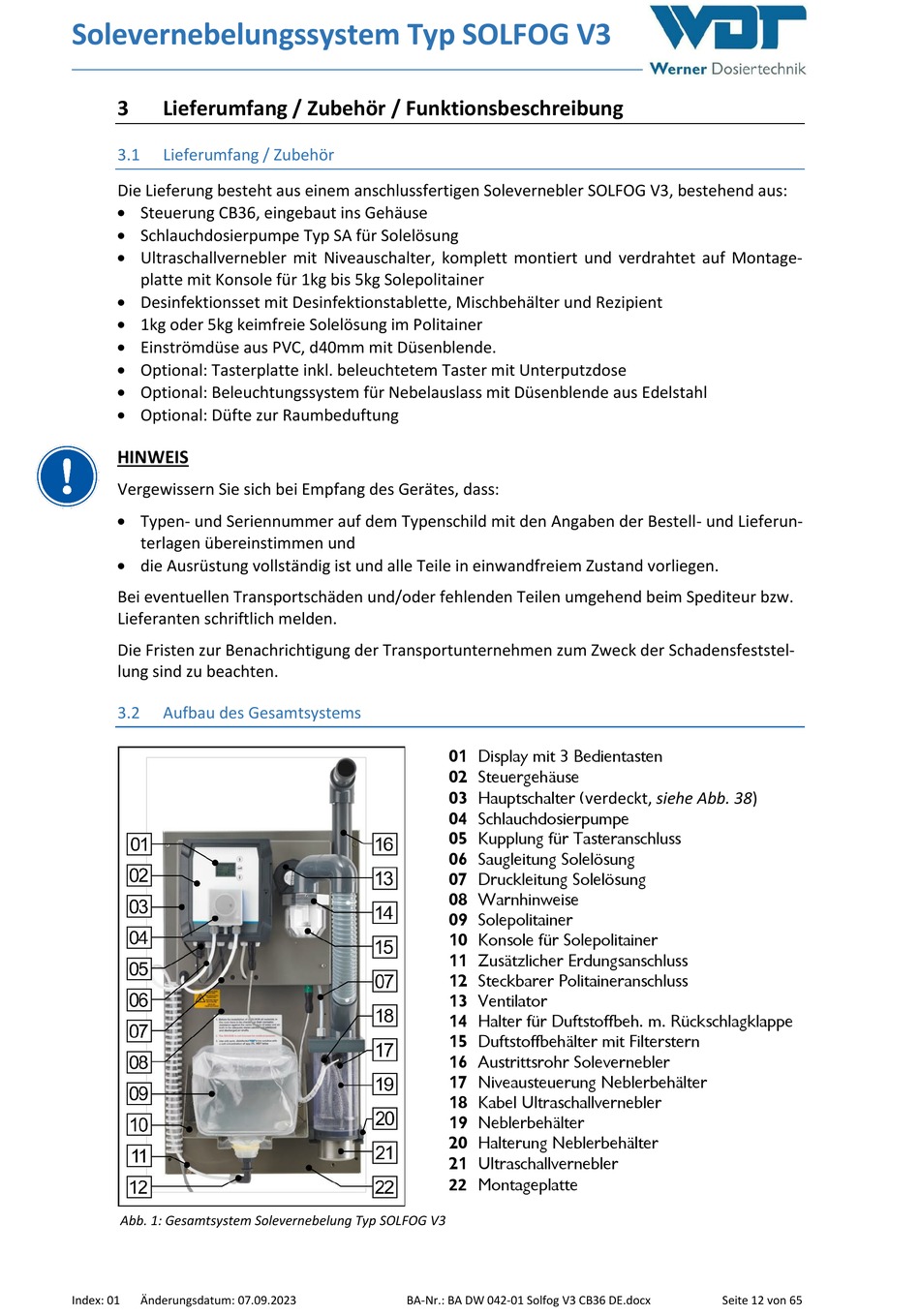

Abb. 1: Gesamtsystem Solevernebelung Typ SOLFOG V3
Index: 01
Änderungsdatum: 07.09.2023
01 Display mit 3 Bedientasten
02 Steuergehäuse
03 Hauptschalter (verdeckt, siehe Abb. 38)
04 Schlauchdosierpumpe
05 Kupplung für Tasteranschluss
06 Saugleitung Solelösung
07 Druckleitung Solelösung
08 Warnhinweise
09 Solepolitainer
10 Konsole für Solepolitainer
11 Zusätzlicher Erdungsanschluss
12 Steckbarer Politaineranschluss
13 Ventilator
14 Halter für Duftstoffbeh. m. Rückschlagklappe
15 Duftstoffbehälter mit Filterstern
16 Austrittsrohr Solevernebler
17 Niveausteuerung Neblerbehälter
18 Kabel Ultraschallvernebler
19 Neblerbehälter
20 Halterung Neblerbehälter
21 Ultraschallvernebler
22 Montageplatte
