Solevernebelungssystem Typ SOLFOG V3
Verrohrung mit Nebelbeleuchtung und Chromblende (Option)

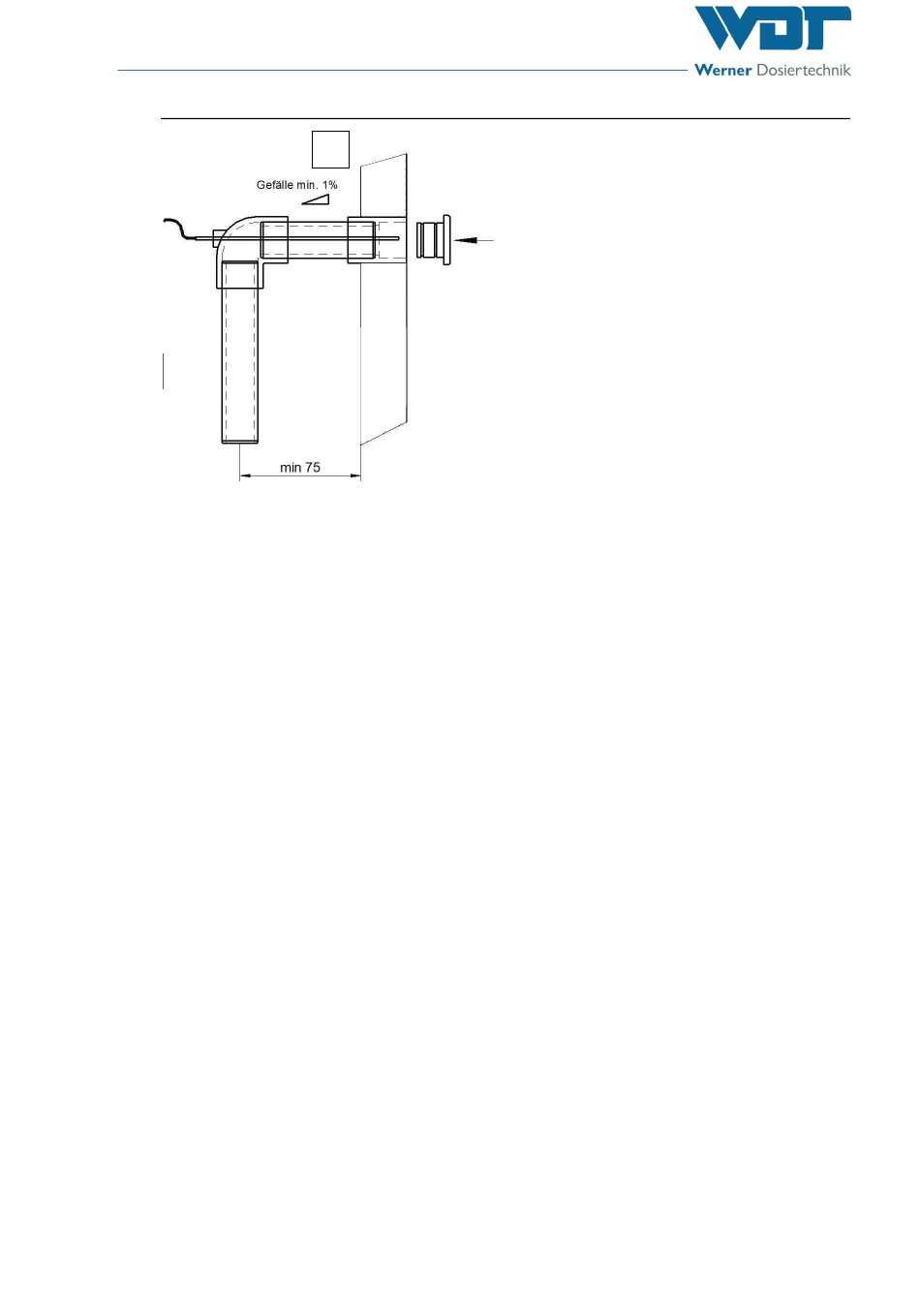

Abb. 11: Montageschema Nebelrohr
03
Um die Verrohrung zu montieren, gehen Sie wie folgt vor:
1)
Geeignete Stelle für den Nebeleintritt in der Kabine suchen.
2)
Ein 47mm großes Loch in die Kabinenwand bohren.
3)
Nebelleitung vom Solevernebler zur Kabine mit einem Rohr mit Durchmesser 40mm
verrohren. Maximal 4m Leitungslänge. Den Spezialbogen mit dem waagerechten Neb-
lerrohr verbinden und an das Austrittsrohr des SOLFOG anschließen. Gefälle in der Lei-
tung beachten.
4)
Den Beleuchtungsstab in den Spezialbogen hineinschieben und das Kabel am Steuer-
gehäuse anschließen. Die Einbausteckbuchse und das Software-Programm für die Ne-
belbeleuchtung werden bei der Produktion des SOLFOG bereits installiert.
5)
Die verchromte Düsenblende an der Saunawand montieren.
Index: 01
Änderungsdatum: 07.09.2023
01
02
04
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
01 Technikraum
02 Kabine
03 Nebeleinlass vom Solevernebler
04 Verchromte Düsenblende
Seite 21 von 65
