Solevernebelungssystem Typ SOLFOG V3

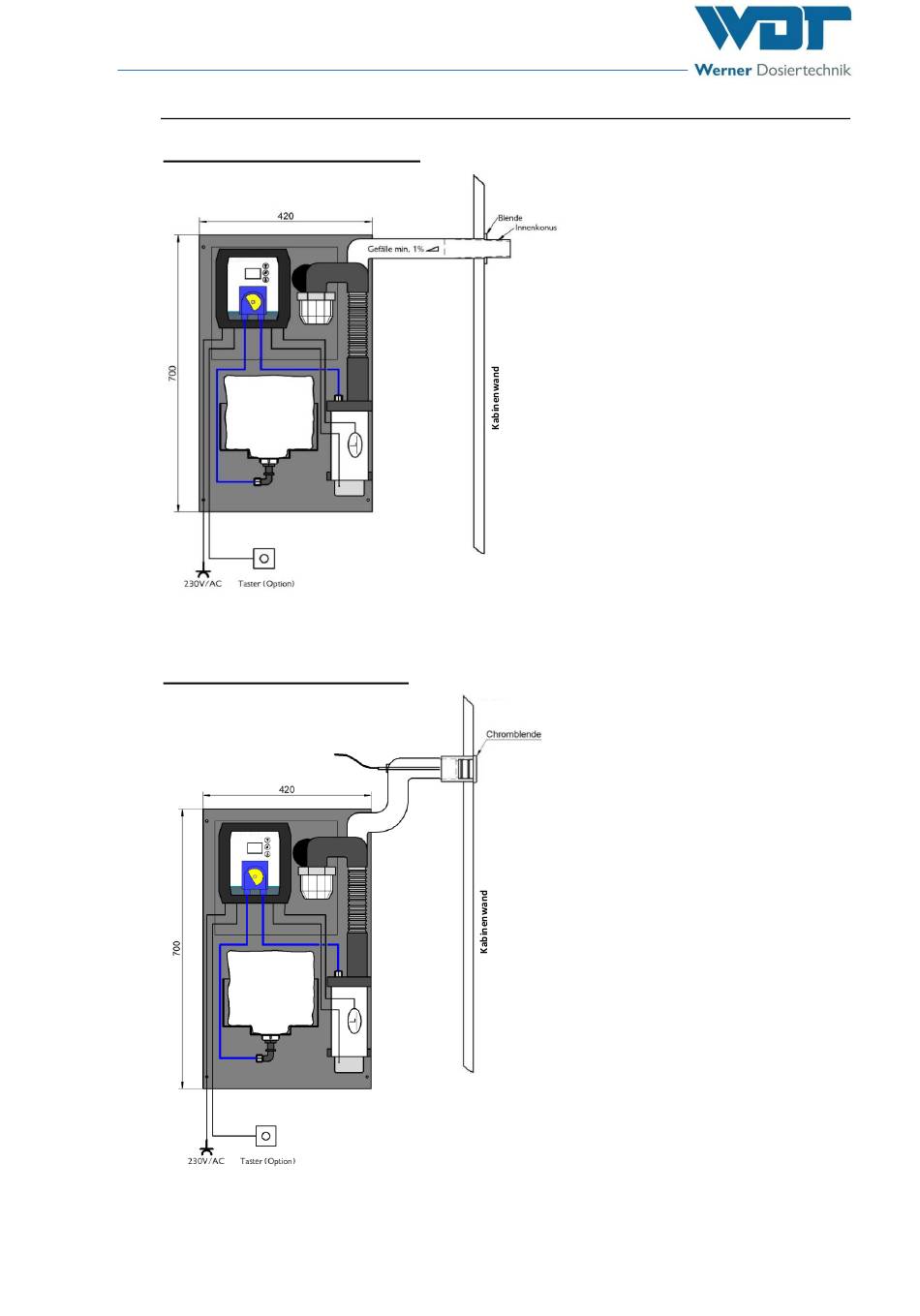

Montageschema
Montage ohne Beleuchtungssystem
Technikraum
Abb. 8: Montageschema SOLFOG V3 ohne Beleuchtungssystem
Montage mit Beleuchtungssystem
Anschlusskabel zum Steuergehäuse
Technikraum
Abb. 9: Montageschema SOLFOG V3 mit Nebelbeleuchtungssystem
Index: 01 Änderungsdatum: 07.09.2023
Kabine
Kabine
Gefälle min 1%
