Solevernebelungssystem Typ SOLFOG V3
ACHTUNG!
Die Nebelleitung mit Gefälle (mindestens 1%) und ohne Wassersack verlegen, so dass
das Kondenswasser in den Nebelbehälter zurücklaufen kann und nicht in der Leitung
stehen bleibt. Das ist aus Hygienegründen notwendig, so dass sich keine größeren
Keimherde bilden können!
Verrohrung ohne Nebelbeleuchtungssystem
03

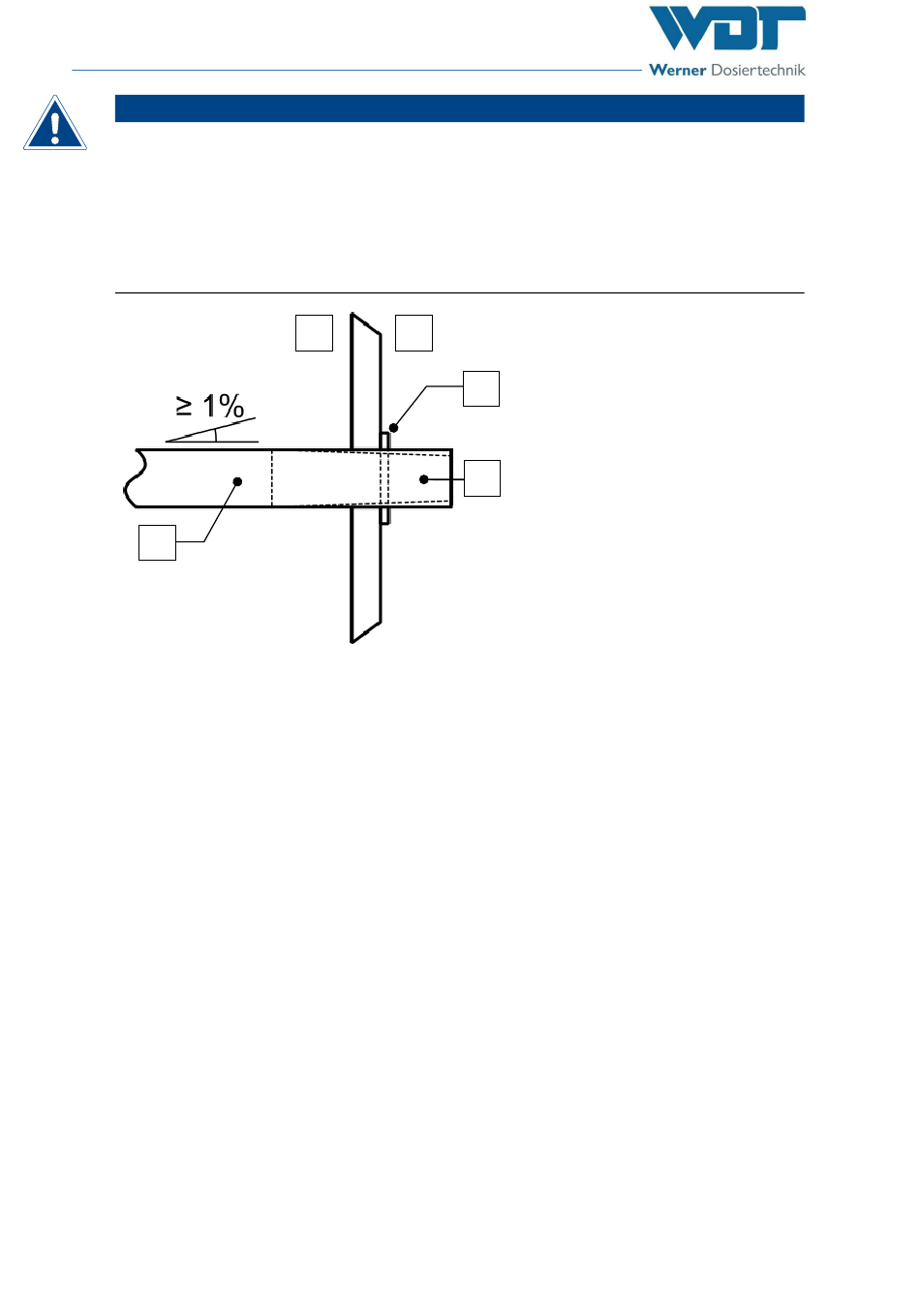

Abb. 10: Montageschema Nebelrohr
Um die Verrohrung zu montieren, gehen Sie wie folgt vor:
1)
Geeignete Stelle für den Nebeleintritt in der Kabine suchen.
2)
Ein 40mm großes Loch in die Kabinenwand bohren.
3)
Nebelleitung vom Solevernebler zur Kabine mit einem Rohr mit Durchmesser 40mm
verrohren. Maximal 4m Leitungslänge. Gefälle in der Leitung beachten.
4)
Die Düsenblende an der Saunawand montieren.
Index: 01
Änderungsdatum: 07.09.2023
01
02
04
05
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
01 Technikraum
02 Kabine
03 Nebeleinlass vom Solevernebler
04 Düsenblende
05 Innenkonus Verrohrung
Seite 20 von 65
