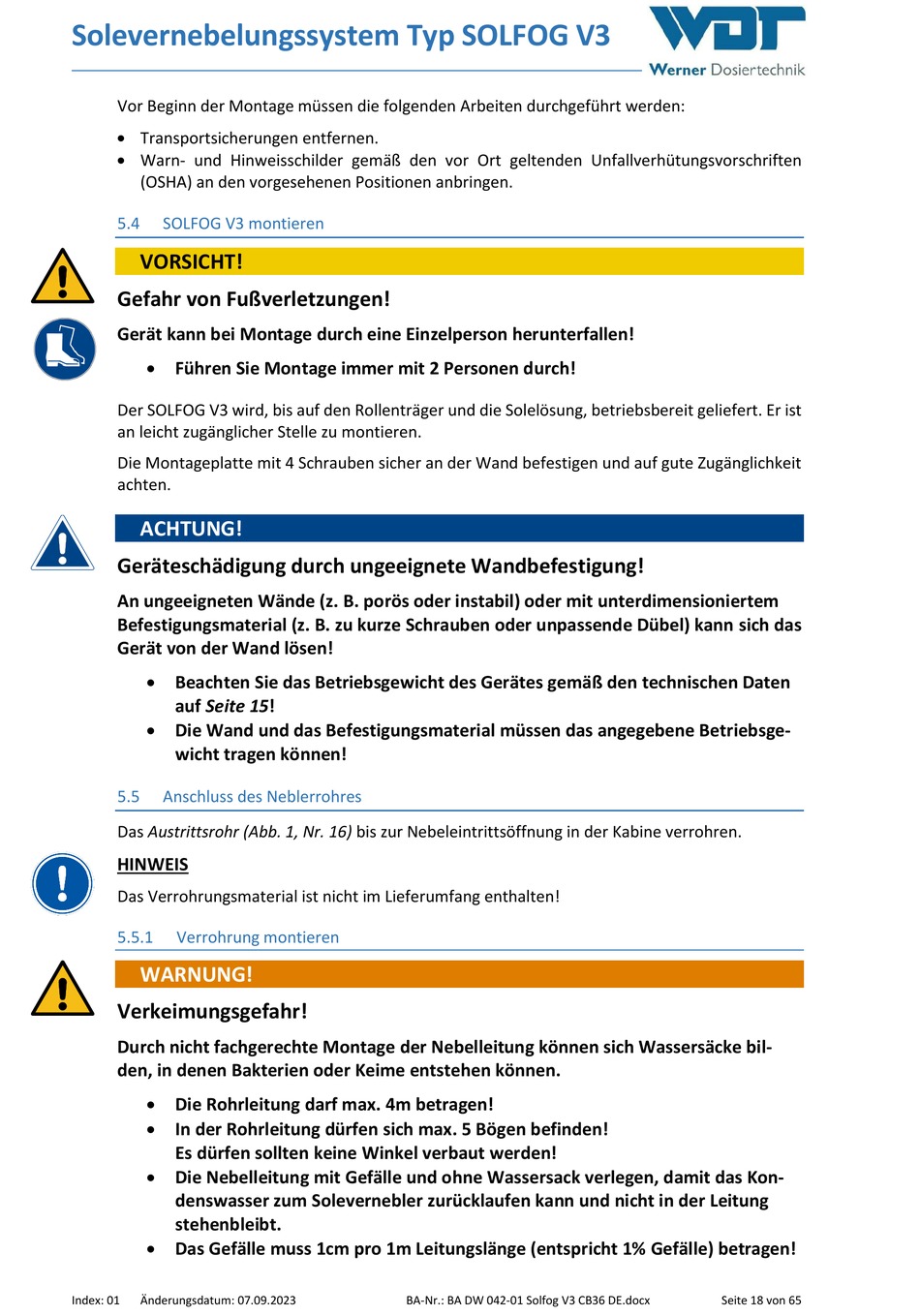

Solevernebelungssystem Typ SOLFOG V3
Vor Beginn der Montage müssen die folgenden Arbeiten durchgeführt werden:
Transportsicherungen entfernen.
Warn- und Hinweisschilder gemäß den vor Ort geltenden Unfallverhütungsvorschriften
(OSHA) an den vorgesehenen Positionen anbringen.
5.4
SOLFOG V3 montieren
VORSICHT!
Gefahr von Fußverletzungen!
Gerät kann bei Montage durch eine Einzelperson herunterfallen!
Führen Sie Montage immer mit 2 Personen durch!
Der SOLFOG V3 wird, bis auf den Rollenträger und die Solelösung, betriebsbereit geliefert. Er ist
an leicht zugänglicher Stelle zu montieren.
Die Montageplatte mit 4 Schrauben sicher an der Wand befestigen und auf gute Zugänglichkeit
achten.
ACHTUNG!
Geräteschädigung durch ungeeignete Wandbefestigung!
An ungeeigneten Wände (z. B. porös oder instabil) oder mit unterdimensioniertem
Befestigungsmaterial (z. B. zu kurze Schrauben oder unpassende Dübel) kann sich das
Gerät von der Wand lösen!
Beachten Sie das Betriebsgewicht des Gerätes gemäß den technischen Daten
auf Seite 15!
Die Wand und das Befestigungsmaterial müssen das angegebene Betriebsge-
wicht tragen können!
5.5
Anschluss des Neblerrohres
Das Austrittsrohr (Abb. 1, Nr. 16) bis zur Nebeleintrittsöffnung in der Kabine verrohren.
HINWEIS
Das Verrohrungsmaterial ist nicht im Lieferumfang enthalten!
5.5.1
Verrohrung montieren
WARNUNG!
Verkeimungsgefahr!
Durch nicht fachgerechte Montage der Nebelleitung können sich Wassersäcke bil-
den, in denen Bakterien oder Keime entstehen können.
Die Rohrleitung darf max. 4m betragen!
In der Rohrleitung dürfen sich max. 5 Bögen befinden!
Es dürfen sollten keine Winkel verbaut werden!
Die Nebelleitung mit Gefälle und ohne Wassersack verlegen, damit das Kon-
denswasser zum Solevernebler zurücklaufen kann und nicht in der Leitung
stehenbleibt.
Das Gefälle muss 1cm pro 1m Leitungslänge (entspricht 1% Gefälle) betragen!
Index: 01
Änderungsdatum: 07.09.2023
BA-Nr.: BA DW 042-01 Solfog V3 CB36 DE.docx
Seite 18 von 65
