Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.3.2

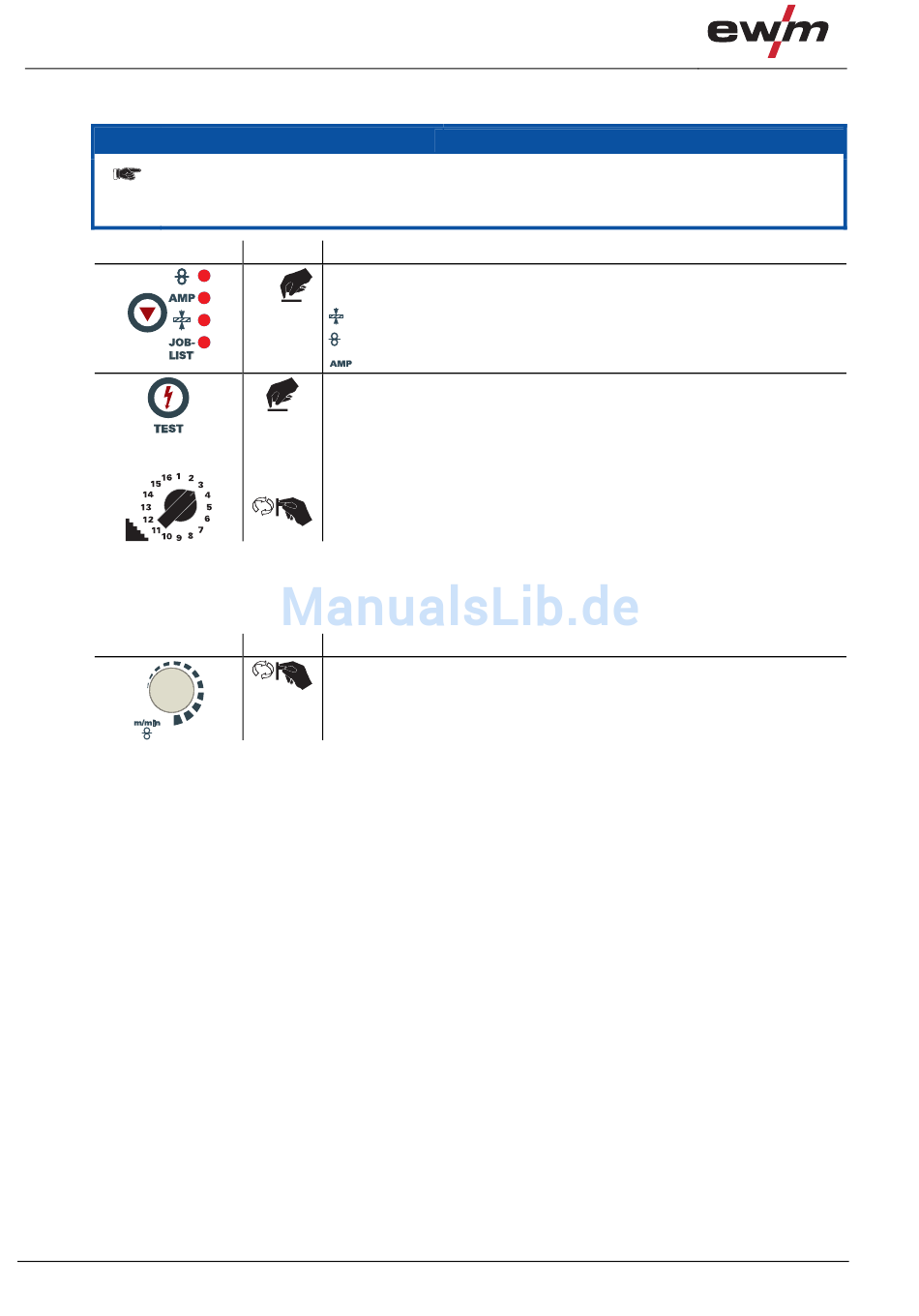

Arbeitspunkt (Schweißleistung) einstellen
Die Arbeitspunkteinstellung im JOB „0" (manuell) geschieht wie im gleichnamigen
Kapitel der Steuerung M2.4x beschrieben. Die folgenden Einstellungen sind daher nur
für Arbeiten in den JOBs 1-24 vorgesehen.
Bedienelement
+
Falls die Betriebsart bereits gewählt wurde, sind hiermit alle nötigen Einstellungen getätigt und es
kann geschweißt werden.
4.3.3.3
Drahtkorrektur einstellen
Die Drahtgeschwindigkeit kann zusätzlich durch die Drahtkorrektur angepasst werden.
Bedienelement
30
Aktion
Ergebnis
Auswahl des Parameters über den die Schweißleistung eingestellt
werden soll:
n x
über Blechdicke
über Drahtgeschwindigkeit
über Schweißstrom
Taste „TEST" gedrückt halten und gleichzeitig am Stufenschalter den
Arbeitspunkt einstellen.
In der Anzeige werden der gewünschte Parameter sowie die
Leerlaufspannung angezeigt.
+
Blinken der Dioden „Volt" und „Drahtvorschubkorrektur" signalisiert
einen Fehler (z. B. Kurzschluss zwischen Brenner und Werkstück,
Induktivitätsfehler, etc). Fehler beseitigen, „TEST" erneut drücken.
Aktion
Ergebnis
Wert der Drahtkorrektur einstellen
HINWEIS
099-004965-EW500
26.09.2011
