Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.2

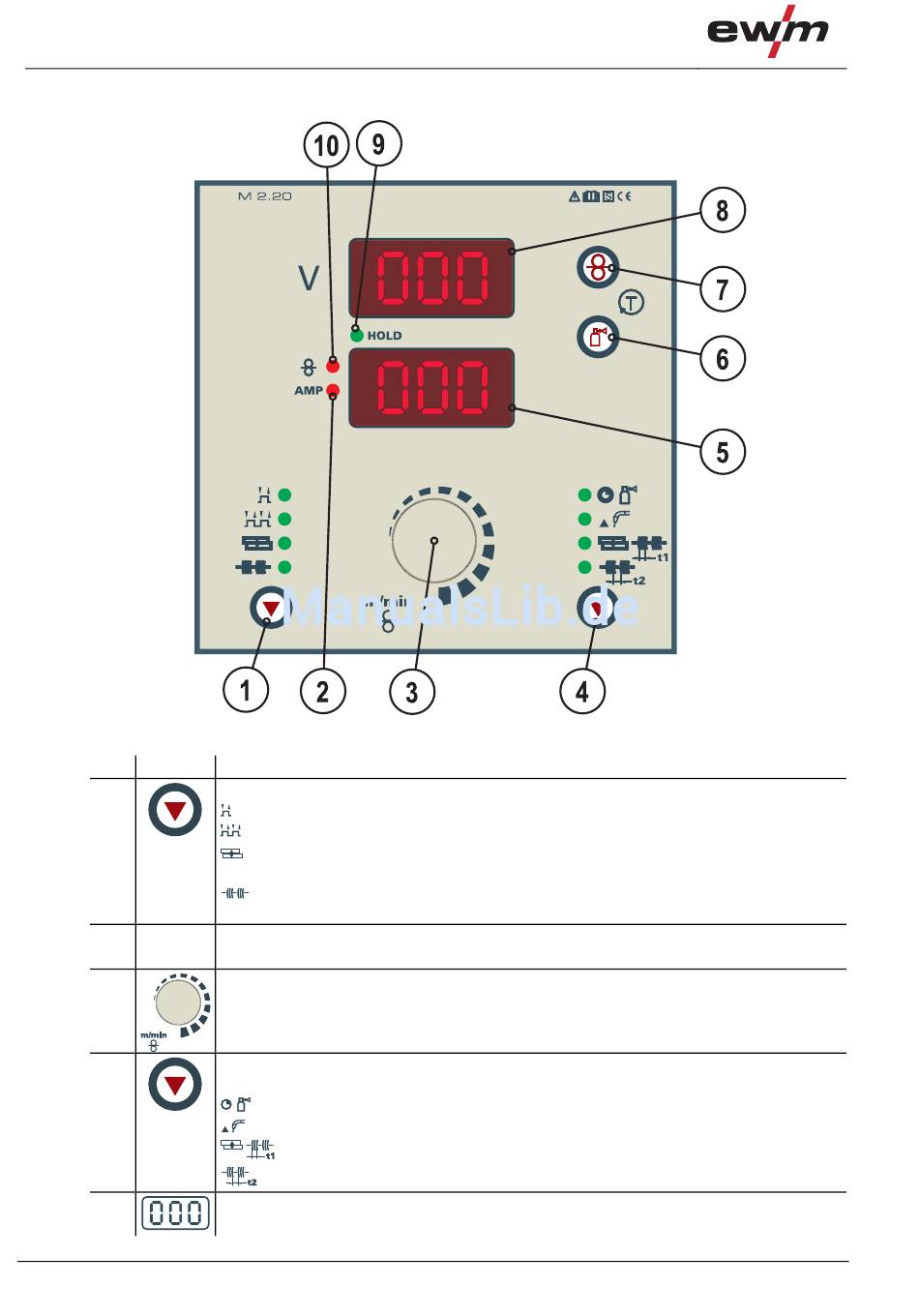

Schweißgerätesteuerung M2.20
Pos. Symbol
1
2
AMP
3
4
5
22
Beschreibung
0
Taste, Betriebsart
2-Takt
4-Takt
MIG-Punkten, Parameteranwahl (t1 = Punktzeit) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf.
Intervall, Parameteranwahl (t1 = Pulszeit, t2 = Pulspause) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf
Signalleuchte Strom
Leuchtet, wenn die Stromstärke dargestellt wird.
Drehknopf, Einstellung Drahtgeschwindigkeit / Schweißparameter
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom und Einstellung
der Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc.
Taste, Ablaufparameter
Die Parametereinstellung erfolgt am Drehknopf
Gasnachströmzeit „GnS" (0,0 bis 10,0 s)
Drahtrückbrand „drb" (-50 % bis +50 %)
Punktzeit / Pulszeit „t1" (0,1 s bis 5,0 s)
Pulspause „t2" (0,1 s bis 2,0 s)
Anzeige, unten
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom und Ablaufparameter
Abbildung 4-9
099-004965-EW500
26.09.2011
