Gerätebeschreibung - Schnellübersicht
Wega drive 41
4.2.2

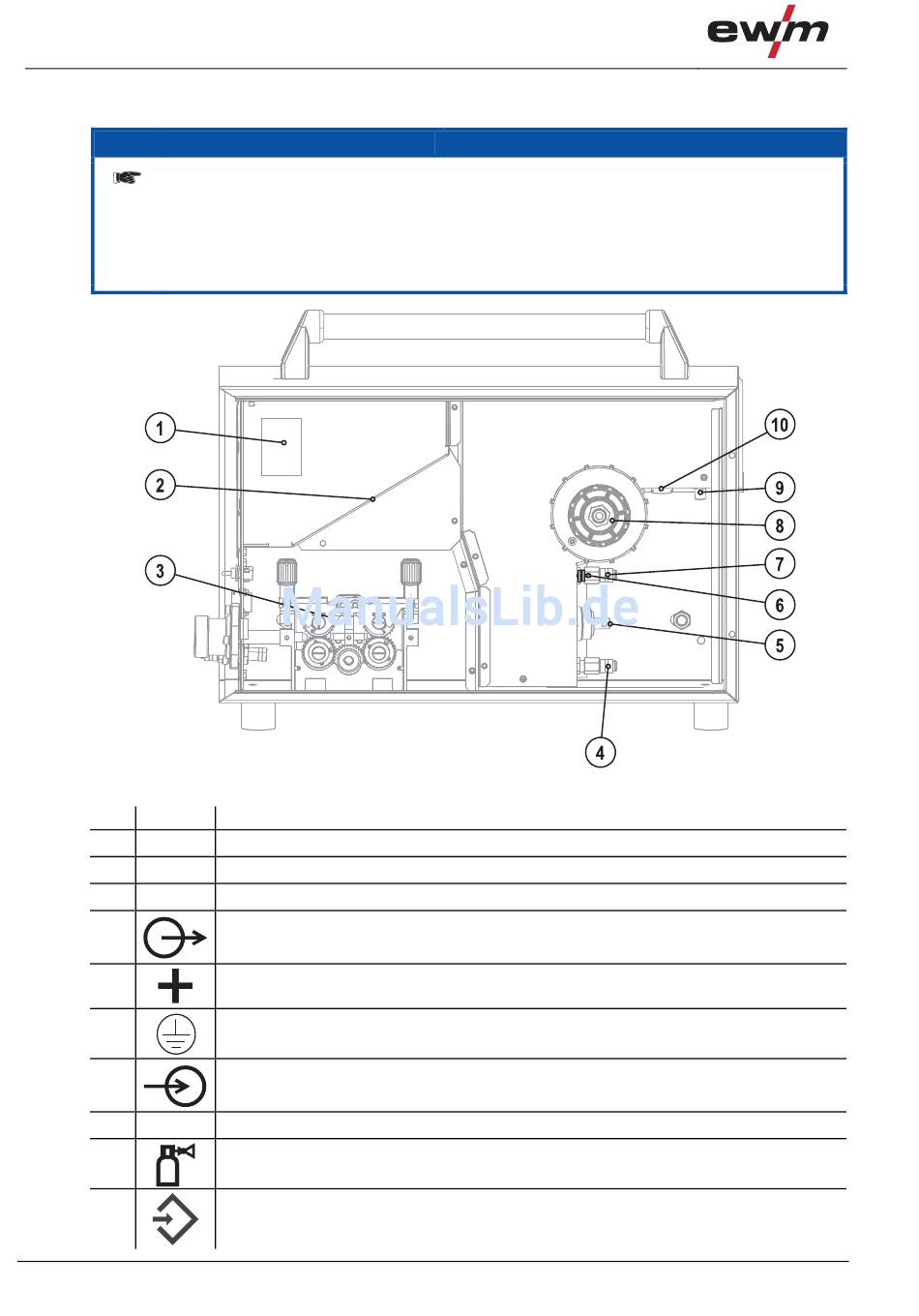

Innenansicht
Varianten der Gerätesteuerungen
•
Geräte mit Steuerung M1.xx
Im Gerät befinden sich zusätzliche, interne Bedienelemente zur Funktionssteuerung.
•
Geräte mit Steuerung M2.4x
Zur Schweißaufgabendefinition wird ein Aufkleber "JOB-List" in die Innenseite der
Gehäuseabdeckung geklebt.
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
18
Beschreibung
0
Aufkleber, JOB-List
Bedienelemente (siehe Kapitel „Interne Bedienelemente")
Drahtvorschubantrieb
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Drahtspulenaufnahme
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
HINWEIS
Abbildung 4-5
099-004965-EW500
26.09.2011
