4.1.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-004965-EW500
26.09.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussgewinde (G¼")
Schutzgas
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufnahmepunkt
Zur Aufnahme Drehdorn Drahtvorschubgerät
Zugentlastung Zwischenschlauchpaket
Gerätefüße

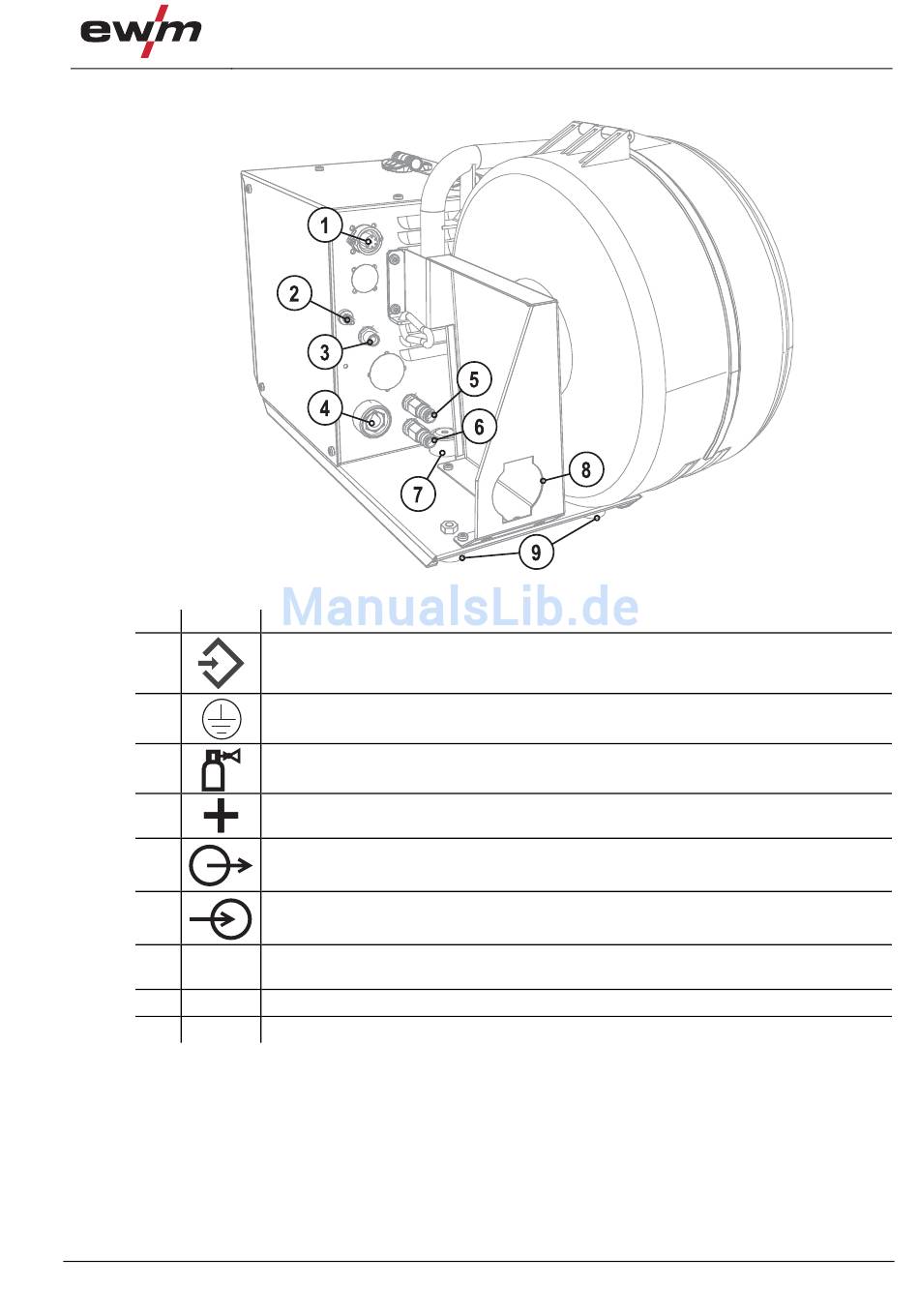

Abbildung 4-2
Wega drive 41L
15
