Gerätebeschreibung - Schnellübersicht
Wega drive 41L
4.1.3

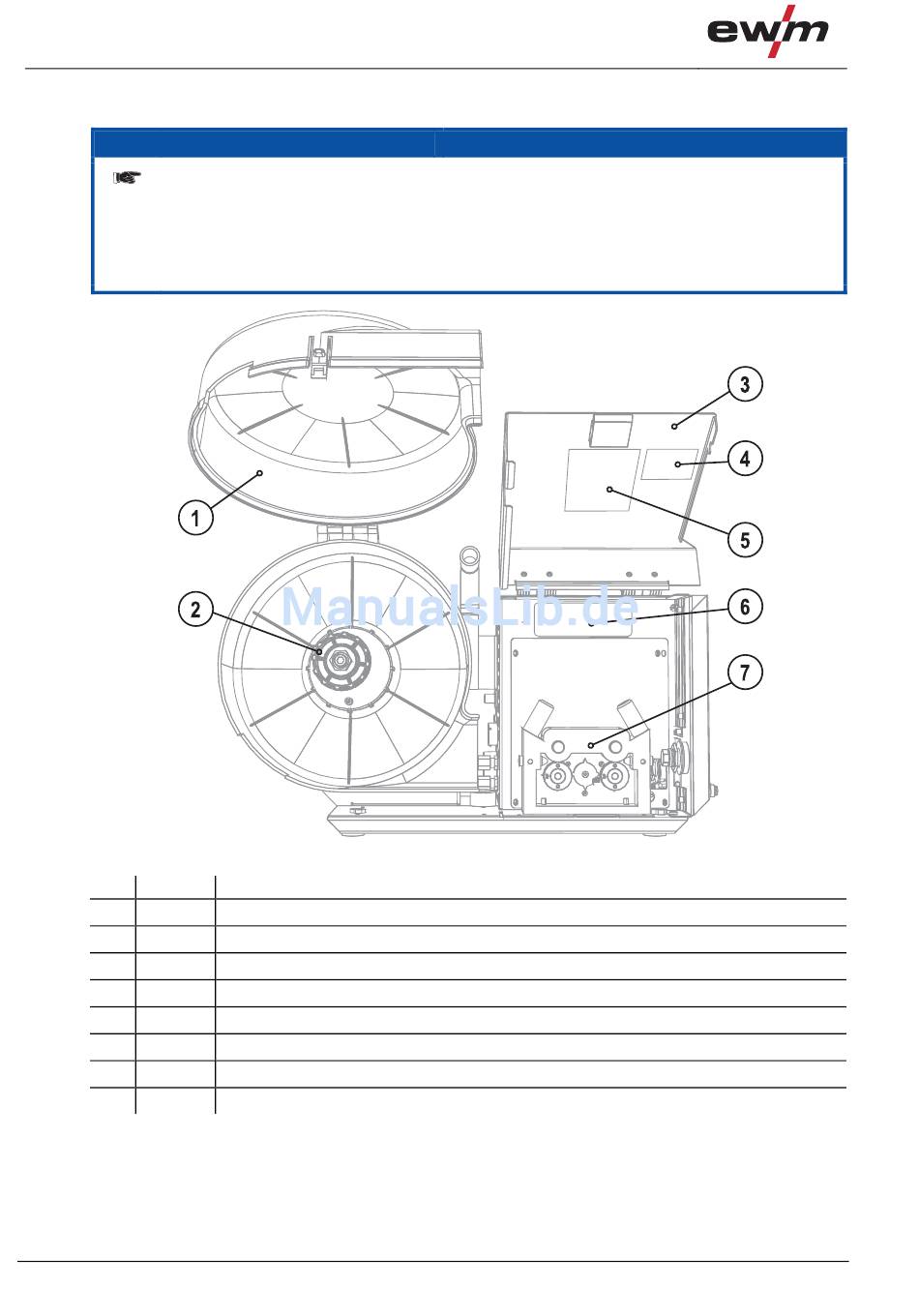

Innenansicht
Varianten der Gerätesteuerungen
•
Geräte mit Steuerung M1.xx
Im Gerät befinden sich zusätzliche, interne Bedienelemente zur Funktionssteuerung.
•
Geräte mit Steuerung M2.4x
Zur Schweißaufgabendefinition wird ein Aufkleber "JOB-List" in die Innenseite der
Gehäuseabdeckung geklebt.
Pos. Symbol
1
2
3
4
5
6
7
8
16
Beschreibung
0
Abdeckung der Drahtspule
Drahtspulenaufnahme
Abdeckung der Drahtfördereinheit und Bedienelemente
Aufkleber, JOB-List
Aufkleber, Verschleißteile Drahtvorschub
Bedienelemente (siehe Kapitel „Interne Bedienelemente")
Abdeckung der Drahtfördereinheit und Bedienelemente
Drahtvorschubantrieb
HINWEIS
Abbildung 4-3
099-004965-EW500
26.09.2011
