Aufbau und Funktion

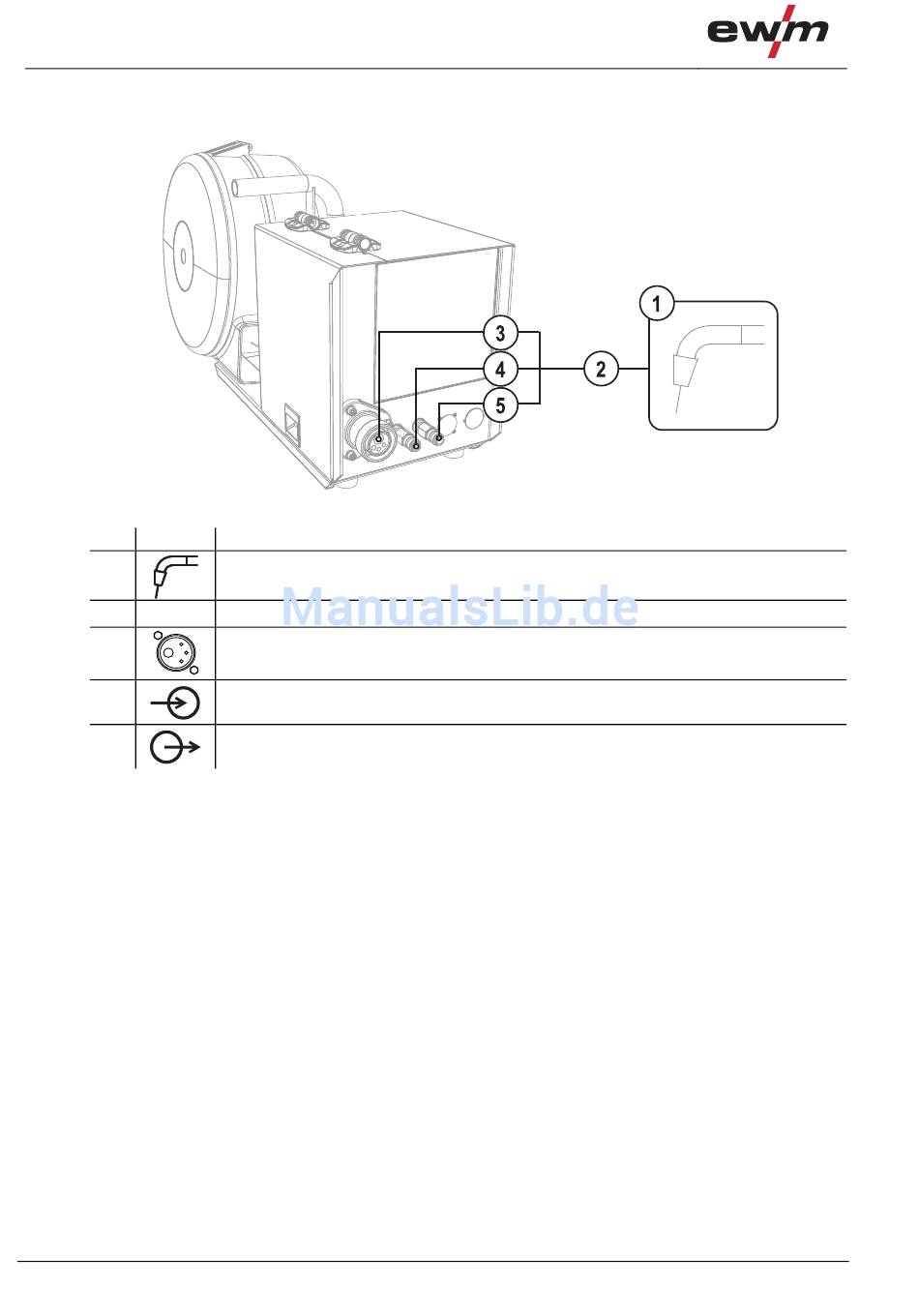

Anschluss Schweißbrenner
5.3.1
Wega drive 41L
Pos. Symbol
1
2
3
4
5
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
40
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Abbildung 5-4
099-004965-EW500
26.09.2011
