5.3.1.1

Wega drive 41

Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-004965-EW500
26.09.2011
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion

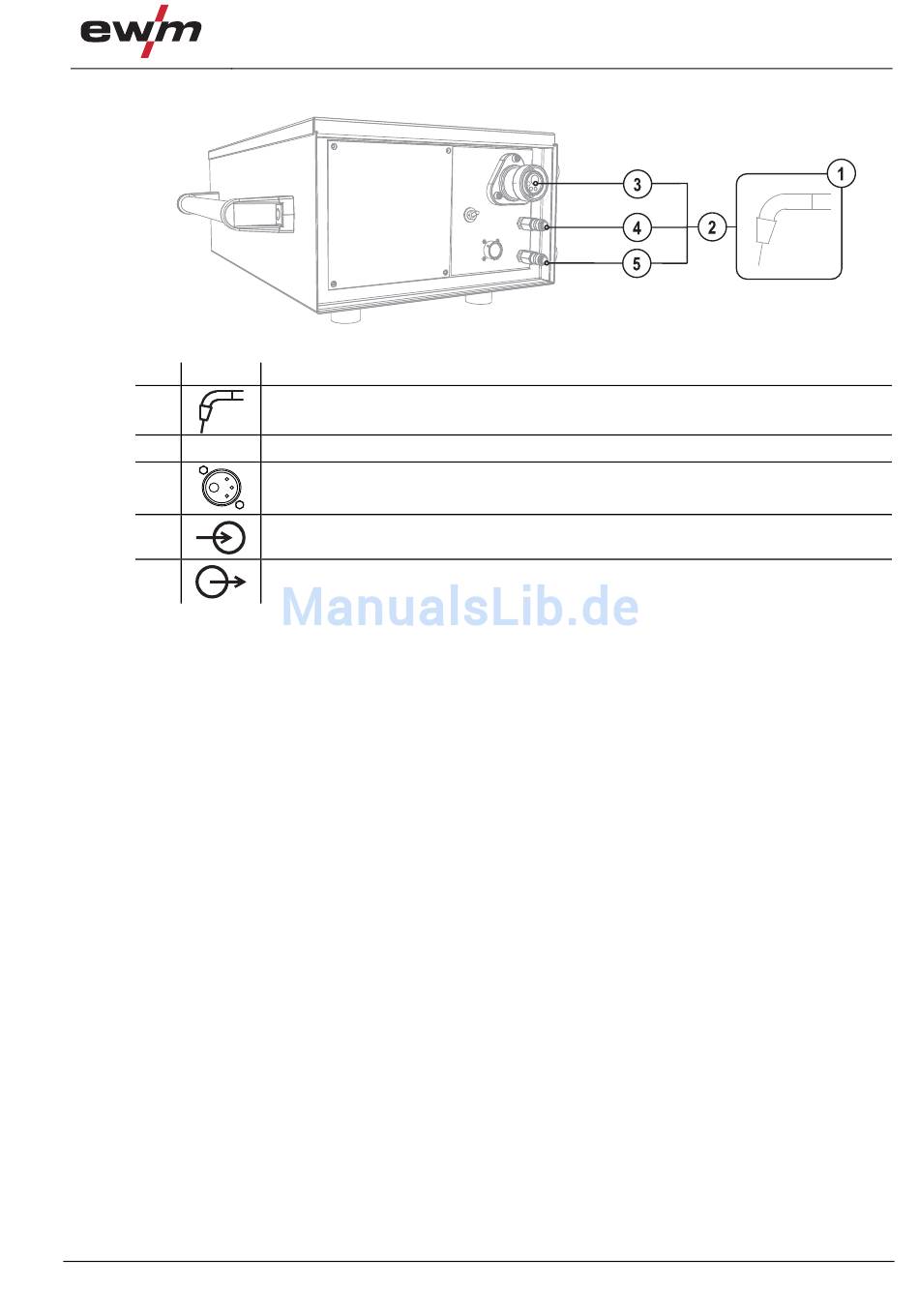

Abbildung 5-5
Anschluss Schweißbrenner
