Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
5.5 Begrenzung des Volumenstroms/der Heizleistung
Heizkreis
A230.1, A230.2, A230.4
An den ECL Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden, um den Durchfluss bzw. den
Energieverbrauch zu begrenzen. Der Durchfluss- oder
Energiezähler liefert ein Impulssignal.
Alternativ kann das Durchfluss- oder Leistungssignal von einem am
M-Bus angeschlossenen Zähler kommen.
A230.3 und A230.5
Begrenzung des Durchflusses oder der Leistung nur über M-Bus.
Wenn die Applikation in einem Regler ECL Comfort 296/310
verwendet wird, kann das Volumenstrom-/Leistungssignal über
den M-Bus-Anschluss von einem Durchfluss-/Energiezähler
abgerufen werden.
Die Begrenzung des Volumenstroms/der Heizleistung erfolgt in
Abhängigkeit von der Außentemperatur. Bei Fernwärmeheizungen
ist bei niedrigen Außentemperaturen in der Regel ein höherer
Volumenstrom/eine höhere Heizleistung akzeptabel.
Das Verhältnis zwischen der Begrenzung des Volumenstroms/der
Leistung und der Außentemperatur wird mithilfe von zwei
Koordinaten eingestellt.
Die Koordinatenwerte für die Außentemperatur werden über
„Hohe T Außen X1" und „Tiefe T Außen X2" eingestellt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Leistung werden unter „Tiefe Begr. Y1" und
„Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler die Werte für die Begrenzung.
Wenn der Volumenstrom/die Leistung den berechneten
Grenzwert überschreitet, senkt er schrittweise die gewünschte
Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.
98 | © Danfoss | 2022.08

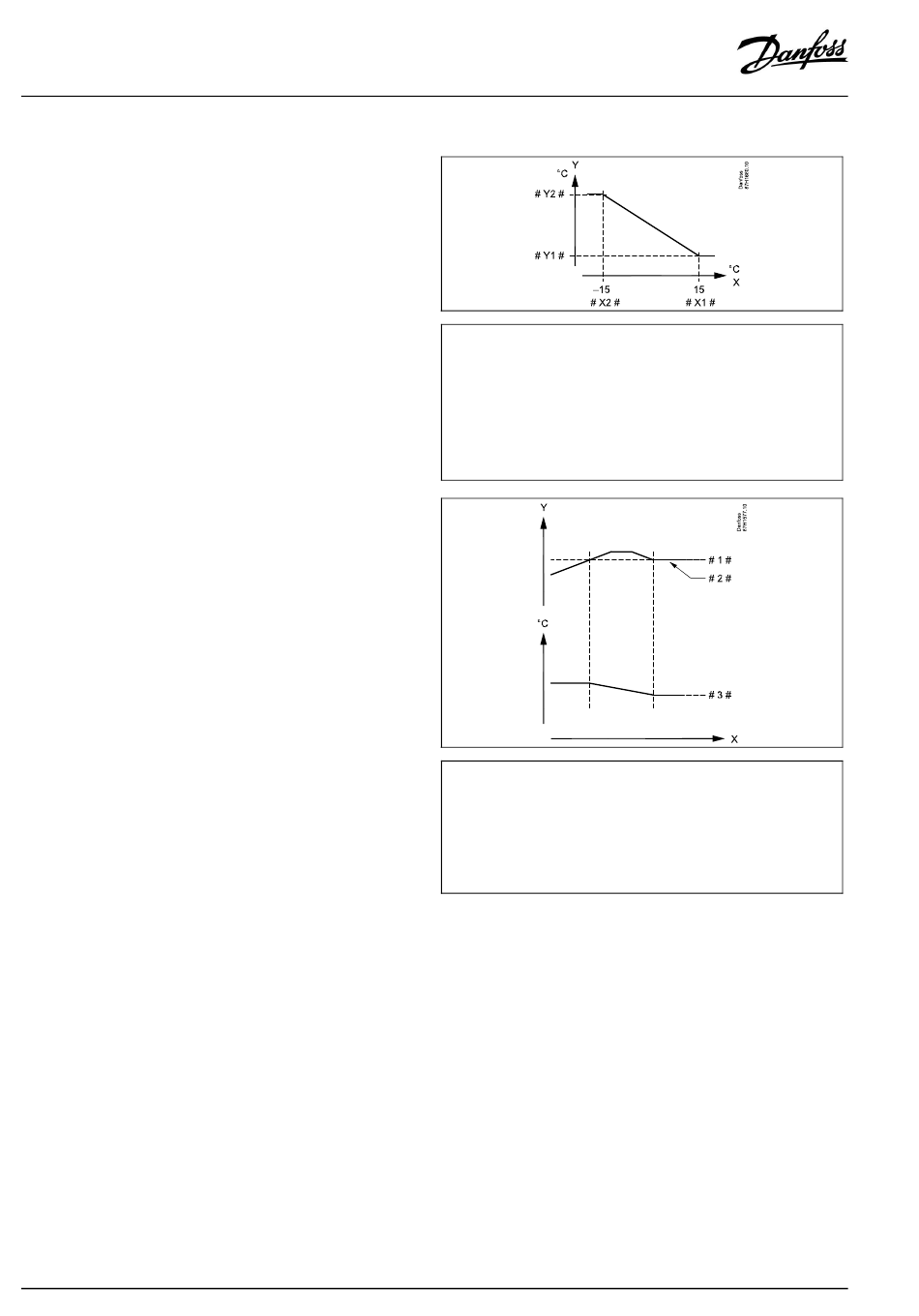

= Außentemperatur
X
= Begrenzung, Volumenstrom oder Leistung
Y
# X1 # = Hohe T Außen (1x119)
# X2 # = Tiefe T Außen (1x118)
# Y1# = Tiefe Begr. (1x117)
# Y2# = Hohe Begr. (1x116)
=
X
Zeit
=
Y
Volumenstrom oder Leistung
# 1 # =
Begrenzung Volumenstrom/Leistung
# 2 # =
Aktueller Volumenstrom oder aktuelle Leistung
# 3 # =
Gewünschte Vorlauftemperatur
AQ163786479450de-000902
