Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Heizung (A230.5)
Dieser Untertyp arbeitet wie Untertyp A230.1, jedoch gibt es keine
Funktion für den Windeinfluss. Darüber hinaus regelt A230.5 die
Umwälzpumpe P1 bei Wärmebedarf, sodass sie ausgeschaltet
wird, wenn die Vorlauftemperatur S3 unter einem Sollwert liegt
(z. B. 28 °C). Die Umwälzpumpe wird eingeschaltet, wenn die
Vorlauftemperatur S3 einen anderen Sollwert überschreitet (z. B.
32 °C). Diese Funktion verhindert, dass erwärmtes Wasser in das
Fernwärmenetz zurückfließt, wenn die Versorgungstemperatur
zu niedrig ist.
Darüber hinaus kann die Stellung des Regelventils basierend auf
einem variablen Widerstand angezeigt werden, der an Eingang S6
anliegt. Siehe Schaltplan in der Installationsanleitung. Eingang S7
dient als Alarmeingang.
Ein an S8 angelegtes Spannungssignal (0–10 V) kann für Folgendes
verwendet werden:
•
Druckmessung. Die Spannung wird im ECL-Regler in einen
Druckwert (in bar) umgewandelt.
oder
•
Einstellen der gewünschten Vorlauftemperatur. Die Spannung
wird im ECL-Regler in einen Temperaturwert umgewandelt.
Besonderheiten:
Wenn der Rücklauftemperaturfühler S5 nicht angeschlossen ist,
kann der Rücklauftemperaturwert von einem mit dem M-Bus
verbundenen Wärmemengenzähler stammen. Der Wert wird
nicht*) im Display des ECL angezeigt, kann jedoch trotzdem für
die Rücklauftemperaturbegrenzung verwendet werden. Darüber
hinaus wird der Rücklauftemperaturwert von dem am M-Bus
angeschlossenen Wärmemengenzähler im ECL Portal/LeanHeat®
Monitor angezeigt.
*) Nach Aktualisierung des Anwendungsuntertyps auf V02 und
höher wird der Rücklauftemperaturwert vom Wärmemengenzähler
angezeigt.
Applikationsspezifische Beispiele und elektrische Anschlüsse
sind der Installationsanleitung zu entnehmen (liegt dem
Applikationsschlüssel bei).
AQ163786479450de-000902

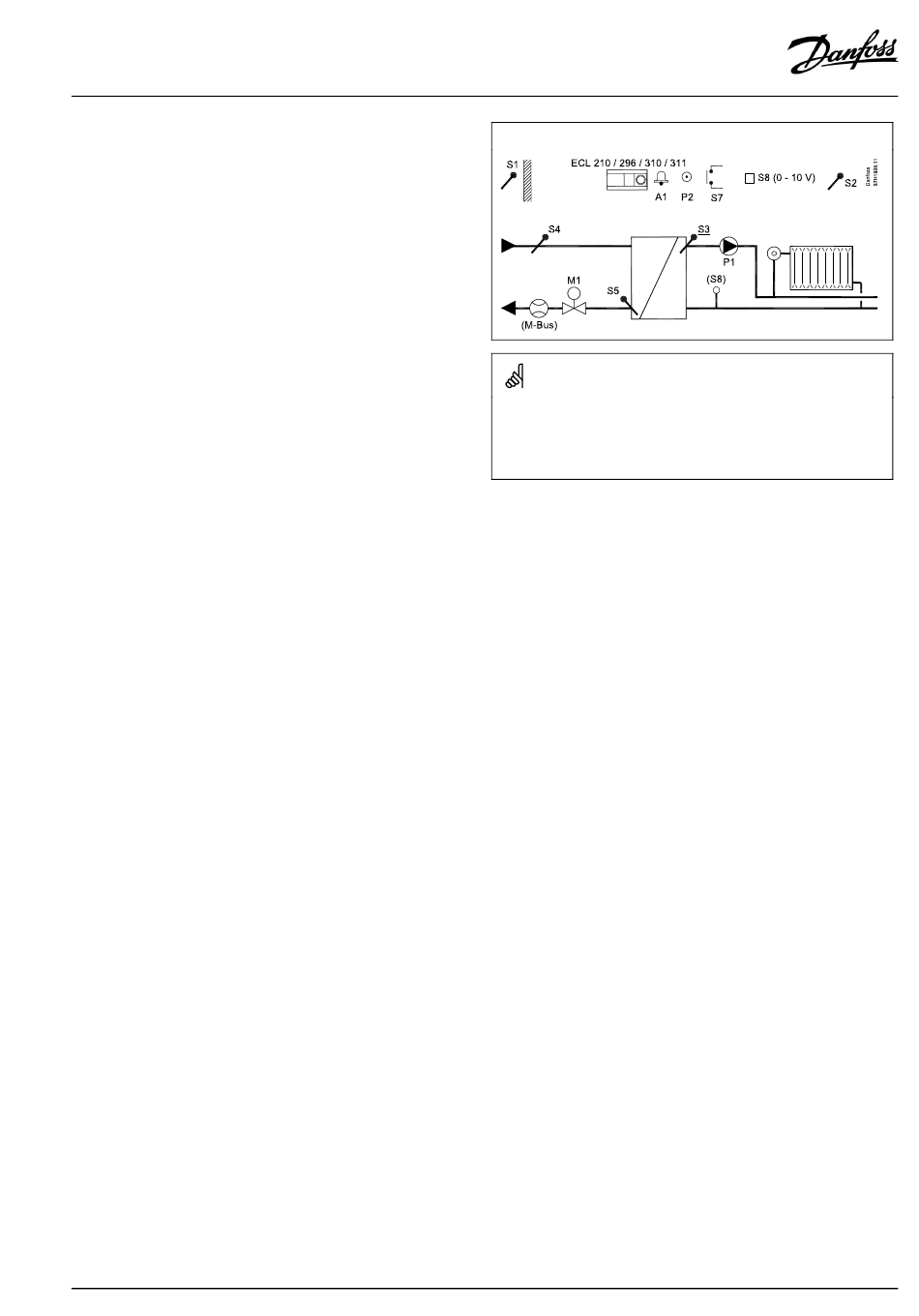

Typische A230.5-Applikation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/296/
Elektronischer Regler ECL Comfort 210, 296 oder 310
310
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler/ECA 30
S3
(Zwingend) Vorlauftemperaturfühler
S4
(Optional) Versorgungstemperaturfühler.
Zu Überwachungszwecken. Wenn der
Versorgungstemperaturfühler nicht angeschlossen
ist, kann der S4-Wert von einem am M-Bus
angeschlossenen Wärmemengenzähler stammen.
S5
(Optional) Rücklauftemperaturfühler.
Wenn der Rücklauftemperaturfühler nicht
angeschlossen ist, kann der S5-Wert von einem
am M-Bus angeschlossenen Wärmemengenzähler
stammen.
S6
(Optional) Position M1
S7
(Optional) Alarmeingang
S8
‑
(Optional) 0
bis
Alternative: 0-bis-10-V-Signal zur externen
Einstellung der gewünschten Vorlauftemperatur.
P1
Umwälzpumpe
P2
Relaisausgang für Programm 2
M1
Motorregelventil, 3-Punkt-Schritt-Regelung.
Alternative 1: Regelventil, Regelung über
thermischen Stellantrieb (Danfoss-Typ ABV).
Alternative 2 (ECL 310 mit ECA 32): Motorregelventil,
0-bis-10-V-Regelung.
A1
Alarm
M-Bus
Wärmemengenzähler über M-Bus angeschlossen
‑
‑
‑
10
V
Signal vom Druckfühler
© Danfoss | 2022.08 | 11
