Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
A230.2, A230.4, A230.5

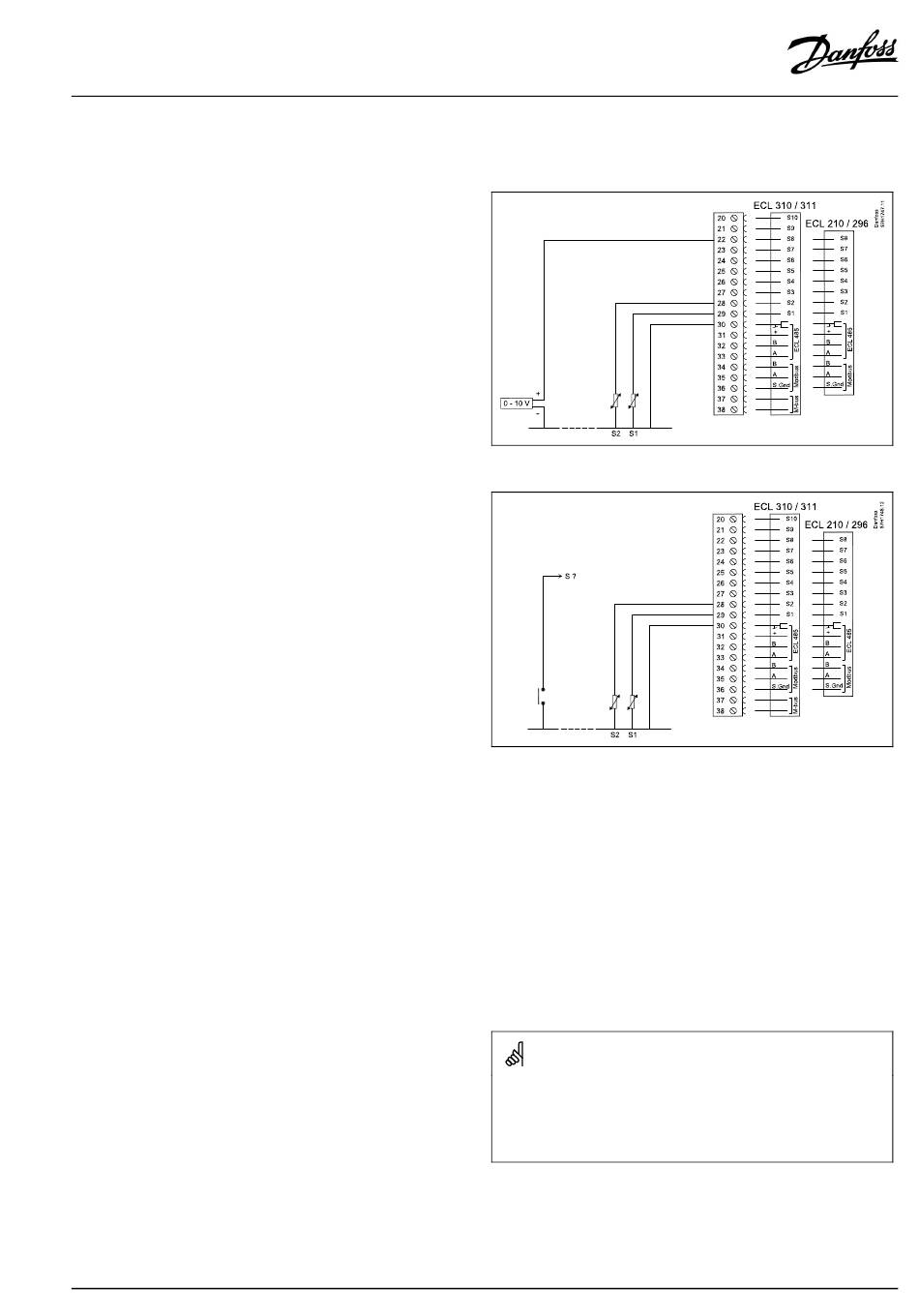

Anschluss einer externen Spannung (0 bis 10 V) zum externen
Einstellen der gewünschten Vorlauftemperatur
Anschluss eines Schalters für die externe Übersteuerung
AQ163786479450de-000902
S ?:
ECL 210/296: S7–S8
ECL 310: S7–S10
ECL 310 + ECA 32: S7–S16
Für die Übersteuerungsfunktion ist ein potenzialfreier
Eingangskontakt/-schalter erforderlich.
Wenn S1 ... S6 als Eingang für die Übersteuerung ausgewählt ist,
dann muss der Schalter für die Übersteuerung goldene Kontakte
besitzen.
Wenn S7 ... S16 als Eingang für die Übersteuerung ausgewählt ist,
kann der Übersteuerungsschalter einen Standardkontakt besitzen.
Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm².
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
© Danfoss | 2022.08 | 29
