Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Externes Signal für die gewünschte Vorlauftemperatur
(A230.2, A230.4 und A230.5):
Eine Spannung (0 – 10 V) kann an die Eingangsklemme S8 angelegt
werden, um die gewünschte Vorlauftemperatur zu bestimmen.
Die am Eingang von S8 gemessene Spannung wird vom Regler in
einen Temperaturwert umgewandelt. Wenn die Spannung steigt,
steigt auch die gewünschte Vorlauftemperatur.
Die Skalierung wird mit den folgenden Einstellungen vorgegeben:
MENU > Einstellungen > Vorlauftemperatur
Ext. Soll-Temp.
Kreis
Alle
Der per Fernbedienung eingestellte Wert für die gewünschte
Vorlauftemperatur wird in der Einheit °C angegeben.
Betätigen Sie das Einstellrad, um das Diagramm anzeigen zu lassen.
Drehen Sie das Einstellrad, um für die Eingangsspannungen (feste
Werte) 1 und 10 V die gewünschte Vorlauftemperatur einzustellen.
Die Werkeinstellungen sind bei A230.2, A230.4 und A230.5
unterschiedlich.
Die angelegte Spannung (Signal) muss mindestens 1 V betragen.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
„x" steht für Regelkreis/Parametergruppe.
86 | © Danfoss | 2022.08
Einstellbereich
Werkeinstel-
lungen
Nur ablesen

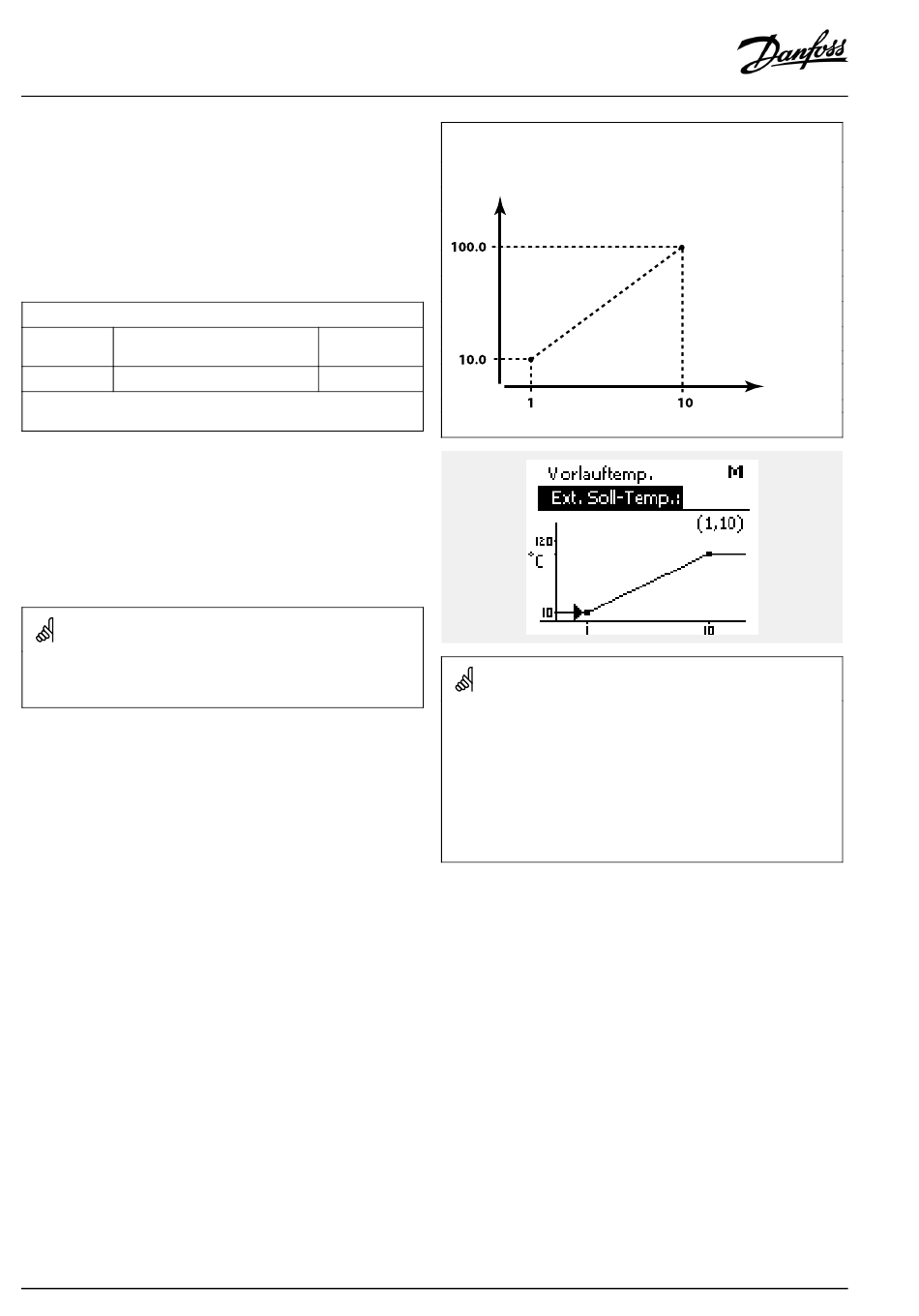

Beispiel: Verhältnis zwischen Eingangsspannung und angezeigtem Wert für
die gewünschte Vorlauftemperatur
Gewünschte Vorlauftemperatur (°C)
Dieses Beispiel zeigt: 1 V entspricht 10,0 °C und 10 V entspricht 100,0 °C.
A230.2
Ein Wert für die gewünschte Vorlauftemperatur wird nur angezeigt,
wenn „Externes Signal" (ID 11084) auf „ON" gestellt wird.
Die Anzeige „--" bedeutet, dass „Externes Signal" auf „OFF" gestellt
wurde.
A230.4/A230.5
Ein Wert für die gewünschte Vorlauftemperatur wird nur angezeigt,
wenn „Eingangstyp" (ID 11327) auf „ON" gestellt wird.
Die Anzeige „--" bedeutet, dass „Eingangstyp" auf „OFF" gestellt wurde.
Volt
AQ163786479450de-000902
