Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
2.0 Installation
2.1 Vor der Installation
Die Untertypen in A230 sind sehr flexibel. Das Grundkonzept ist
nachfolgend beschrieben.
Heizung (Applikation A230.1):
Die Vorlauftemperatur kann in der Regel an Ihre persönlichen
Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist
der wichtigste Fühler. Die gewünschte Vorlauftemperatur an S3
wird im ECL-Regler berechnet. Diese Berechnung basiert auf der
Außentemperatur (S1) und der gewünschten Raumtemperatur.
Je niedriger die Außentemperatur, desto höher ist die gewünschte
Vorlauftemperatur.
Mithilfe eines Wochenprogramms kann der Heizkreis auf die
Betriebsart „Komfort" oder „Sparen" eingestellt werden. Das
Wochenprogramm kann bis zu drei Komfortperioden am Tag
umfassen. Bei jeder Betriebsart kann ein Wert für die gewünschte
Raumtemperatur eingestellt werden.
In der Betriebsart „Sparen" kann die Beheizung reduziert oder
vollständig ausgeschaltet werden.
Das Motorregelventil M1 wird schrittweise geöffnet, wenn die
Vorlauftemperatur unter die gewünschte Vorlauftemperatur sinkt
(und umgekehrt).
Die am Fühler S5 im Rücklauf zum Fernwärmenetz
gemessene Temperatur darf nicht zu hoch sein. Bei zu hohen
Rücklauftemperaturen lässt sich die gewünschte Vorlauftemperatur
anpassen (in der Regel auf einen niedrigeren Wert), indem das
Motorregelventil schrittweise geschlossen wird.
Bei Heizungsanlagen mit Kessel sollte die Rücklauftemperatur
hingegen nicht zu niedrig liegen (die gleiche Vorgehensweise bei
der Anpassung wie oben).
Zudem kann die Rücklauf-Temperaturbegrenzung von
der Außentemperatur abhängig sein. In der Regel gilt: Je
niedriger die Außentemperatur, desto höher ist die akzeptable
Rücklauftemperatur.
Wenn die gemessene Raumtemperatur (direkt angeschlossener
Temperaturfühler ESM-10 (S2) oder Fernbedienungseinheit
ECA 30/31) von der gewünschten Raumtemperatur abweicht,
kann die gewünschte Vorlauftemperatur entsprechend angepasst
werden.
Die Umwälzpumpe P1 ist bei Wärmebedarf oder aktivierter
Frostschutzfunktion eingeschaltet.
Die Beheizung kann ausgeschaltet werden, wenn die
Außentemperatur einen einstellbaren Wert überschreitet.
Mit einem angeschlossenen Durchfluss- oder Energiezähler, der
auf Impulsen (S7) basiert, lässt sich der Volumenstrom bzw. die
Leistung auf einen frei einstellbaren Höchstwert begrenzen.
Darüber hinaus kann die Begrenzung von der Außentemperatur
abhängen. In der Regel gilt: Je niedriger die Außentemperatur,
desto größer darf der Volumenstrom/die Leistung sein. Wenn
dieser Untertyp in einem ECL Comfort 296/310 verwendet wird,
kann das Durchfluss-/Energiesignal auch alternativ vom M-Bus
gesendet werden.
Die Betriebsart „Frostschutz" hält eine einstellbare
Vorlauftemperatur aufrecht, z. B. 10 °C.
Um den Einfluss von Wind auszugleichen, kann ein
Windgeschwindigkeitsmesser angeschlossen werden. Basierend
auf dem Signal (0–10 V) des Windgeschwindigkeitsmessers
kann der Regler so eingestellt werden, dass die gewünschte
Vorlauftemperatur proportional zur Windgeschwindigkeit erhöht
wird.
AQ163786479450de-000902

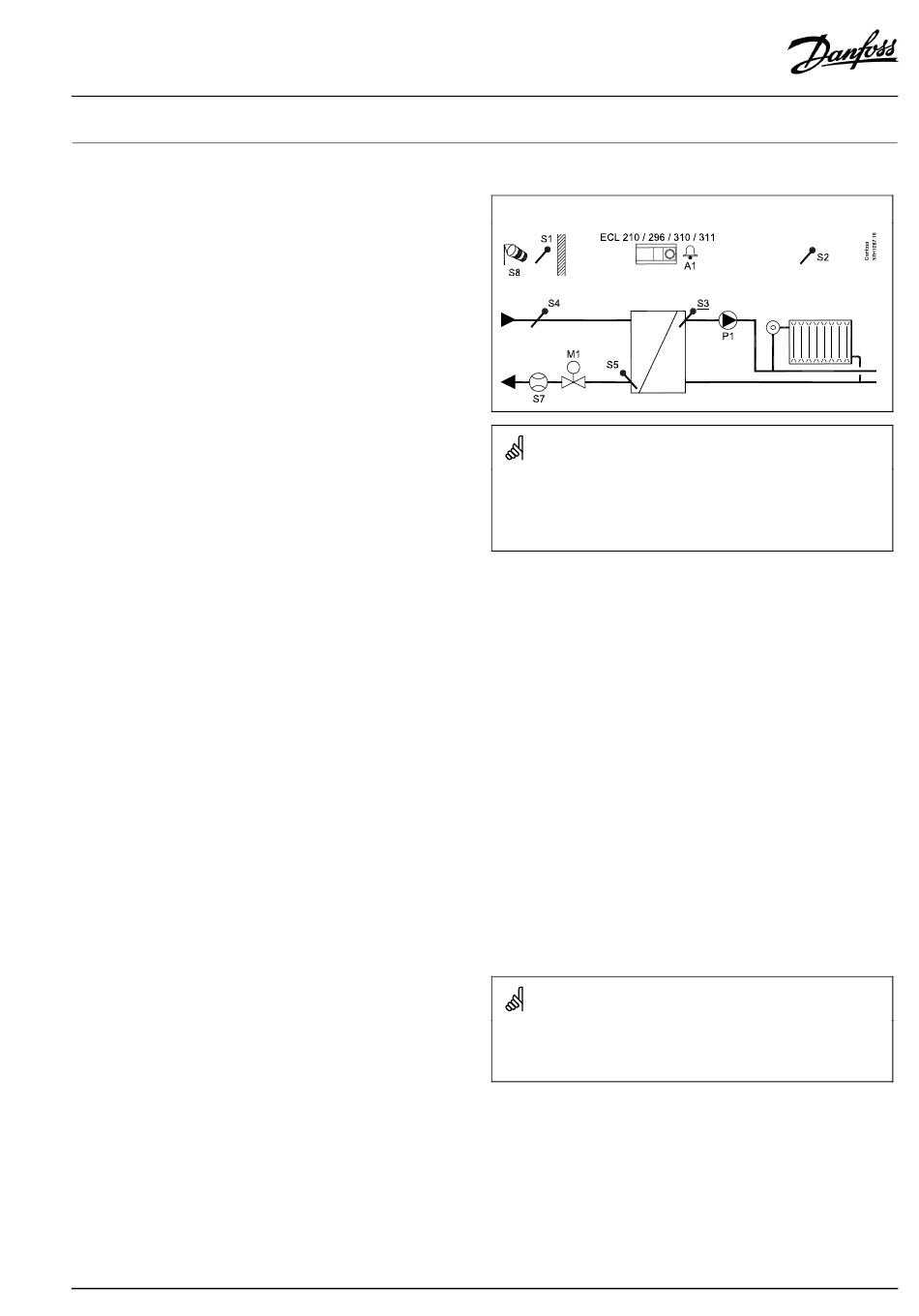

Typische A230.1-Anwendung:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/296/31
Elektronischer Regler ECL Comfort 210/296/310
0
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler/ECA 30
S3
(Zwingend) Vorlauftemperaturfühler
S4
(Optional) Vorlauftemperaturfühler (nur Messwert)
S5
(Optional) Rücklauftemperaturfühler
S7
(Optional) Durchfluss-/Energiezähler (Impulssignal)
S8
(Optional) Windgeschwindigkeitssignal (0–10 V)
P1
Umwälzpumpe
P2
(nicht abgebildet) Relaisausgang für
Wochenprogramm 2
M1
Motorregelventil, 3-Punkt-Schritt-Regelung
Alternative 1: Regelventil, Regelung über
thermischen Stellantrieb (Danfoss-Typ ABV)
Alternative 2 (ECL 310 mit ECA 32): Motorregelventil,
0
‑
bis
‑
10-V-Regelung
A1
Alarm
Um den Volumenstrom/die Leistung zu begrenzen, kann
die Applikation A230.1 die Daten eines angeschlossenen
Durchfluss-/Energiezählers nutzen.
Freie Eingänge (S7 und höher) können mithilfe eines
Übersteuerungs- oder Relaiskontakts verwendet werden, um
ein Wochenprogramm zu einer eingestellten Betriebsart, wie
„Komfort", „Sparen", „Frostschutz" oder „Konstante Temperatur",
zu ändern.
Ein Alarm kann aktiviert werden, wenn die aktuelle
Vorlauftemperatur von der gewünschten Vorlauftemperatur
abweicht.
© Danfoss | 2022.08 | 7
