Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Heizung (A230.4)
Dieser Untertyp arbeitet wie Untertyp A230.1, jedoch gibt es keine
Funktion für den Windeinfluss.
Darüber hinaus kann A230.4 die TWW-Temperaturen an S4 und
S6 überwachen.
Ein an S8 angelegtes Spannungssignal (0–10 V) kann für Folgendes
verwendet werden:
•
Druckmessung. Die Spannung wird im ECL-Regler in einen
Druckwert (in bar) umgewandelt.
oder
•
Einstellen der gewünschten Vorlauftemperatur. Die Spannung
wird im ECL-Regler in einen Temperaturwert umgewandelt.
10 | © Danfoss | 2022.08

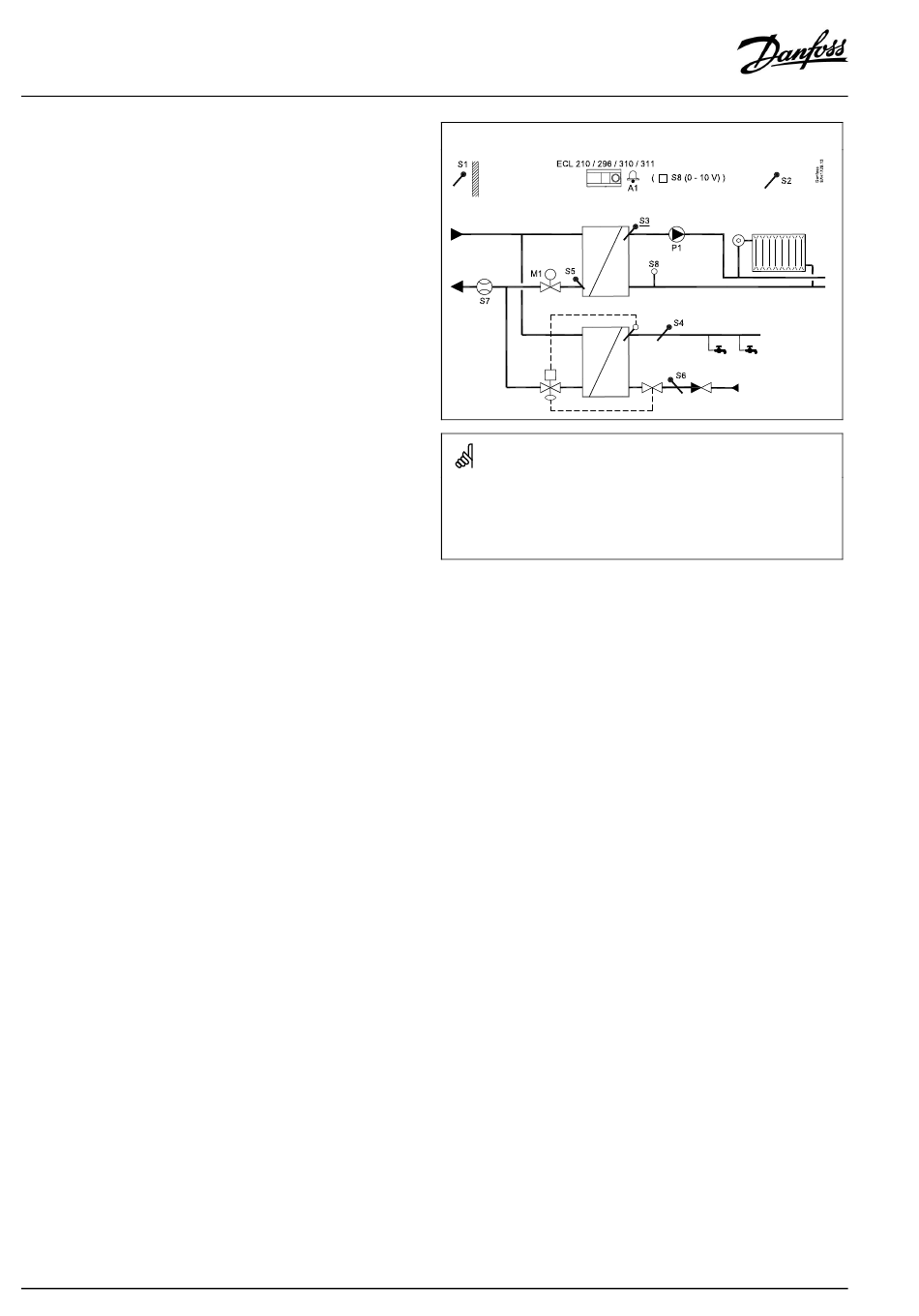

Typische A230.4-Applikation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/296/
Elektronischer Regler ECL Comfort 210/296/310
310
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler/ECA 30
S3
(Zwingend) Vorlauftemperaturfühler
S4
(Optional) TWW
Messwert)
S5
(Optional) Rücklauftemperaturfühler
S6
(Optional) Rücklauftemperaturfühler für TWW
Zirkulation (nur Messwert)
S7
(Optional) Durchfluss-/Energiezähler (Impulssignal)
S8
(Optional) 0
‑
bis
Alternative: 0-bis-10-V-Signal zur externen
Einstellung der gewünschten Vorlauftemperatur
P1
Umwälzpumpe, Heizung
M1
Motorregelventil, 3-Punkt-Schritt-Regelung
Alternative 1: Regelventil, Regelung über
thermischen Stellantrieb (Danfoss-Typ ABV)
Alternative 2 (ECL 310 mit ECA 32): Motorregelventil,
0
‑
bis
‑
10-V-Regelung
A1
Alarm
‑
Vorlauftemperaturfühler (nur
‑
10
‑
V
‑
Signal vom Druckfühler
AQ163786479450de-000902
