Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Druckmessung
Die Spannung (0–10 V) wird in einen angezeigten Druck (bar)
umgewandelt.
(A230.4)
Die Umrechnungstabelle für die angelegte Spannung (an Klemme
S8) in bar ist folgendermaßen abgelegt:
(Navigation: Kreis 1 > MENU > Alarm > Druck > Druck)
Klicken Sie zum Aufrufen der maßstabsgetreuen
Diagrammabbildung einfach auf die entsprechende
Druckleitung.
Es besteht die Möglichkeit einen Druck von 2 oder 10 V einzustellen.

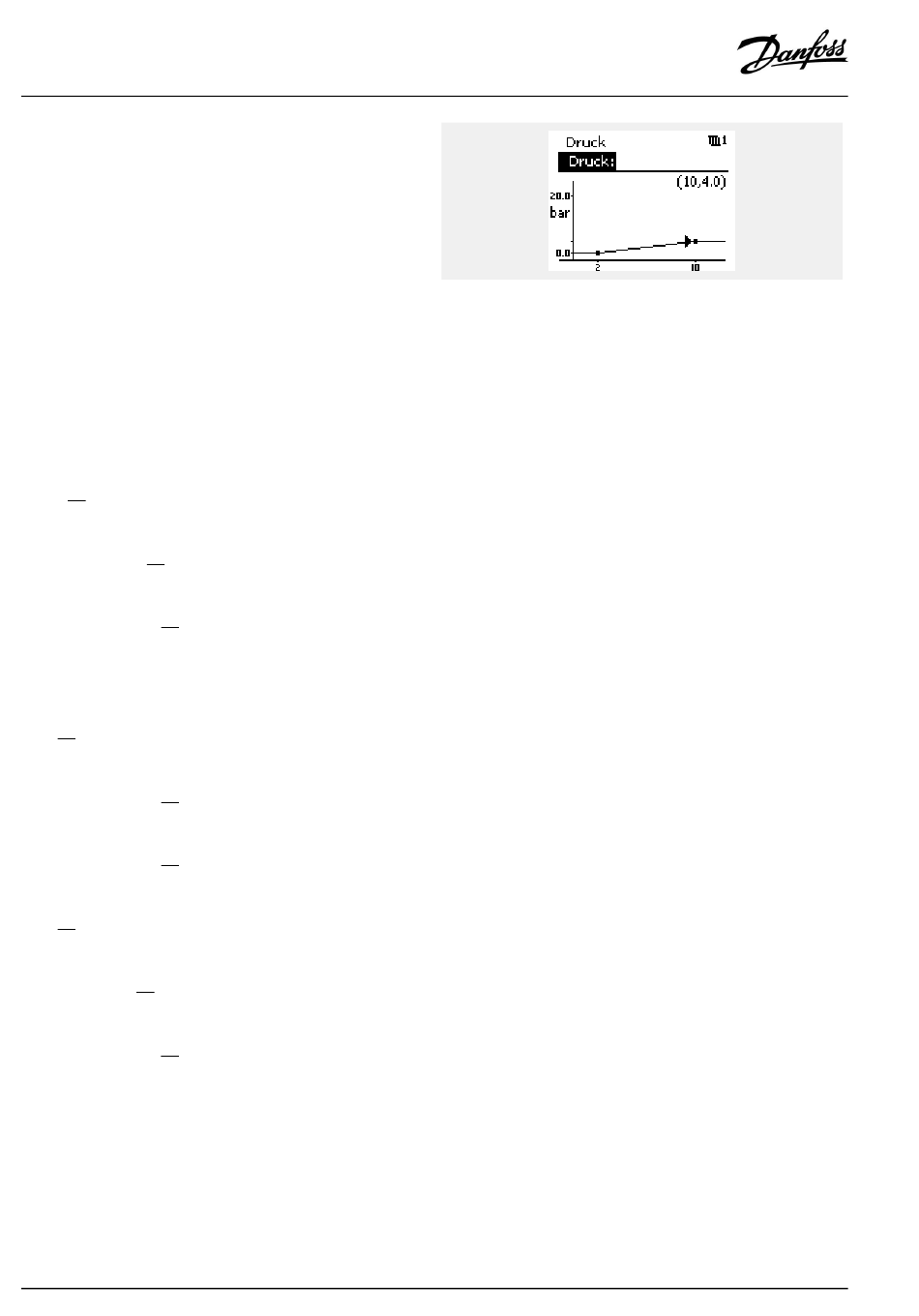

Wie im Bildschirmausdruck (siehe rechts) dargestellt, beträgt der
Druck 0,0 bar (bei 2 V) und 4,0 bar (bei 10 V).
Bitte befolgen Sie zur Einstellung der Druckwerte die
nachstehenden Schritte.
Beispiel 1:
Der Druckmessumformer erzeugt 1 V bei 0,5 bar bzw. 8 V bei 6 bar.
Das Verhältnis von bar zu Volt:
(6 bar - 0,5 bar)/(8 V - 1 V)
5,5/7 = 0,8 bar/Volt
Nehmen Sie zur Berechnung des Wertes (in bar) bei „2 V" folgende
Einstellungen im Diagramm vor:
0,5 bar (bei 1 Volt) + 0,8 = 1,3 bar
Nehmen Sie zur Berechnung des Wertes (in bar) bei „10 V" folgende
Einstellungen im Diagramm vor:
6 bar (bei 8 Volt) + (2 x 0,8) = 7,6 bar
Beispiel 2:
Der Druckmessumformer erzeugt 0 V bei 0 bar bzw. 8 V bei 5 bar.
Das Verhältnis von bar zu Volt:
(5 bar - 0 bar)/(8 V - 0 V)
5/8 = 0,6 bar/Volt
Nehmen Sie zur Berechnung des Wertes (in bar) bei „2 V" folgende
Einstellungen im Diagramm vor:
0 bar (bei 0 Volt) + (2 x 0,6) = 1,2 bar
Nehmen Sie zur Berechnung des Wertes (in bar) bei „10 V" folgende
Einstellungen im Diagramm vor:
5 bar (bei 8 Volt) + (2 x 0,6) = 6,2 bar
Das Verhältnis von bar zu Volt:
(6 bar - 0 bar)/(5 V - 1 V)
6/4 = 1,5 bar/Volt
Nehmen Sie zur Berechnung des Wertes (in bar) bei „2 V" folgende
Einstellungen im Diagramm vor:
0 bar (bei 1 Volt) + 1,5 = 1,5 bar
Nehmen Sie zur Berechnung des Wertes (in bar) bei „10 V" folgende
Einstellungen im Diagramm vor:
6 bar (bei 5 Volt) + (5 x 1,5) = 13,5 bar
182 | © Danfoss | 2022.08
AQ163786479450de-000902
