Betriebsanleitung ECL Comfort 210/296/310, Applikation A230
Heizung (Applikation A230.3):
Dieser Untertyp arbeitet wie die Applikation A230.1, jedoch
gibt es keine auf Impulssignalen basierende Volumenstrom-
oder Leistungsbegrenzung. Wenn eine Volumenstrom- oder
Leistungsbegrenzung erforderlich ist, kann dies anhand des
M-Bus-Signals erfolgen (ECL Comfort 296 oder 310).
Darüber hinaus kann die Applikation A230.3 dabei unterstützen,
die Gefahr der Entstehung von Kondensat (Tau) zu minimieren.
Mithilfe des Signals zur relativen Luftfeuchtigkeit können Sie zum
Schutz vor der Entstehung von Kondensat (Tau) eine gewünschte
Mindestraumtemperatur einstellen.
Tau entsteht, wenn warme und mit hoher Feuchtigkeit
angereicherte Luft auf kältere Wände trifft (beispielsweise in
Kirchen oder anderen Gebäuden mit starken Außenwänden).
Die Gleichung
T. Taupunkt = (0,96 x T. Raum) + (0,25 x RH) - 22,4
wird zur Berechnung der Taupunkttemperatur (T. Taupunkt)
verwendet
Der Wert „T. Raum" entspricht der gemessenen Raumtemperatur.
Der Wert „RH" spiegelt die relative Luftfeuchtigkeit, basierend auf
der gemessenen Raumtemperatur und -feuchtigkeit, wieder.
Der Wert für die Raumtemperatur und relative Luftfeuchtigkeit
wird entweder
•
auf der Fernbedienungseinheit ECA 31
oder
•
auf einem Raumtemperaturfühler und dem angelegten
0‑bis‑10‑V‑Signal für die relative Luftfeuchtigkeit (an S7)
angezeigt.
Das Verhältnis zwischen verwendeter Spannung und relativem
Wert für die Luftfeuchtigkeit kann eingestellt werden.
Das Hinzufügen eines Offset-Werts für die berechnete
Taupunkttemperatur (T. Taupunkt) zur Kompensation der Differenz
zwischen Wand- und Raumtemperatur ist ebenfalls möglich.
Die Favoriten-Anzeige 1 kann Folgendes anzeigen:
RH-Wert: 76,3 %
Raumtemperatur: 20,9 °C
Gewünschte Raumtemperatur: 19,5 °C
Gewünschte Mindestraumtemperatur, inklusive einem Offset-Wert
von 6 K: 22,7 °C
AQ163786479450de-000902

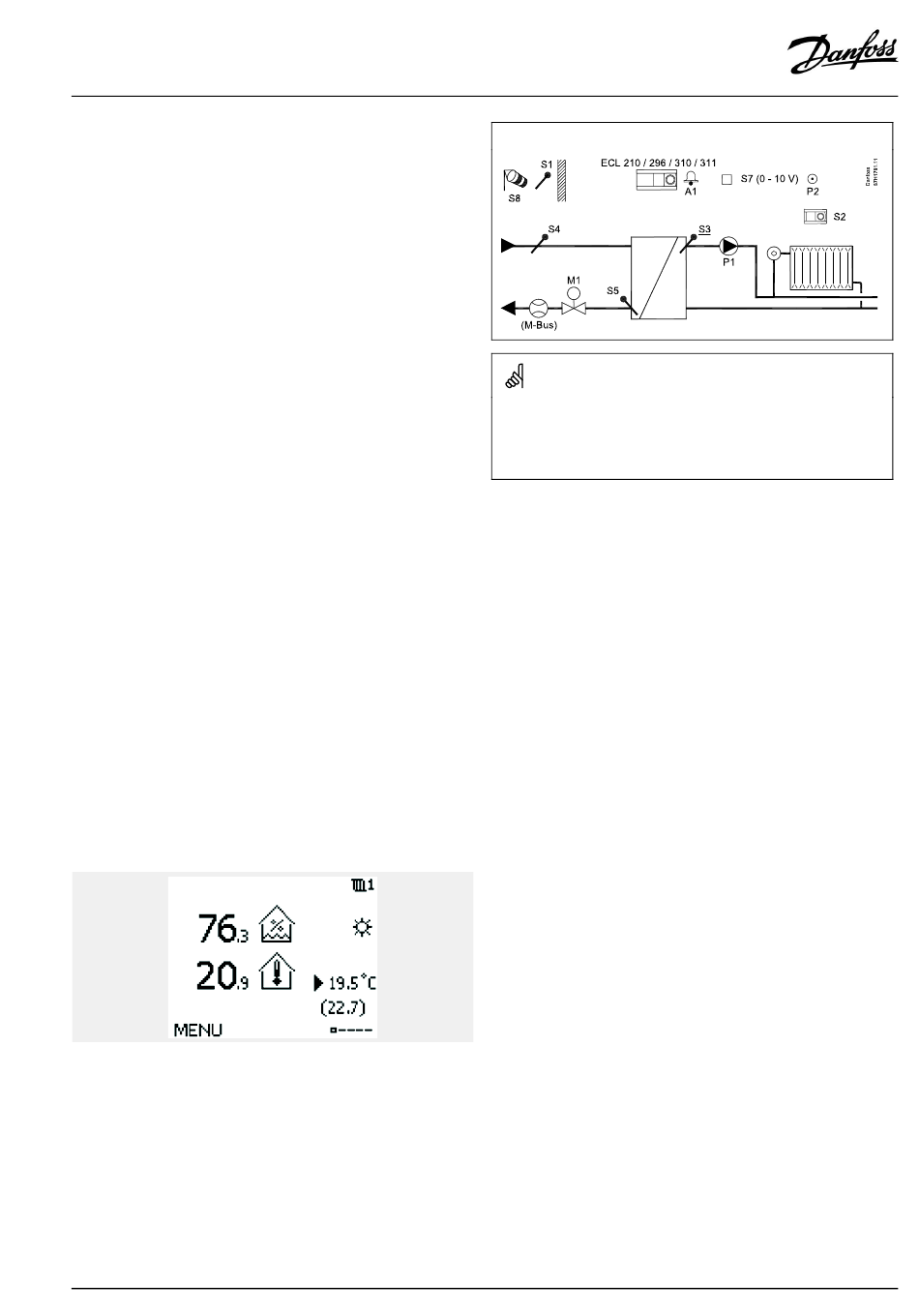

Typische A230.3-Applikation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/296/
Elektronischer Regler ECL Comfort 210/296/310
310
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler/ECA 31
S3
(Zwingend) Vorlauftemperaturfühler
S4
(Optional) Vorlauftemperaturfühler (nur Messwert)
S5
(Optional) Rücklauftemperaturfühler
S7
(Optional) Signal für die relative Luftfeuchtigkeit
(0–10 V)
S8
(Optional) Windgeschwindigkeitssignal (0–10 V)
P1
Umwälzpumpe
P2
(nicht abgebildet) Relaisausgang für
Wochenprogramm 2
M1
Motorregelventil, 3-Punkt-Schritt-Regelung
Alternative 1: Regelventil, Regelung über
thermischen Stellantrieb (Danfoss-Typ ABV)
Alternative 2 (ECL 310 mit ECA 32): Motorregelventil,
0
‑
bis
‑
10-V-Regelung
A1
Alarm
© Danfoss | 2022.08 | 9
