Der optisch-akustische Außensignalgeber SP-4003 wird in drei Versionen angeboten, die
sich durch Farbe der Leuchtdioden unterscheiden (rot in SP-4003 R, blau in SP-4003 BL und
orange in SP-4003 O).
1. Eigenschaften
• Akustische Signalisierung erzeugt über den piezoelektrischen Wandler.
• Optische Signalisierung realisiert durch zwei Gruppen von LEDs.
• Ein von drei Typen der akustischen Signalisierung zur Wahl.
• Elektronik geschützt vor Wettereinflüssen.
• Sabotageschutz vor Öffnen des Gehäuses und Trennen von der Unterlage.
• Innenabdeckung aus verzinktem Blech.
• Gehäuse hergestellt aus schlagfestem Polykarbonat PC LEXAN und mit sehr hoher
mechanischer Festigkeit.

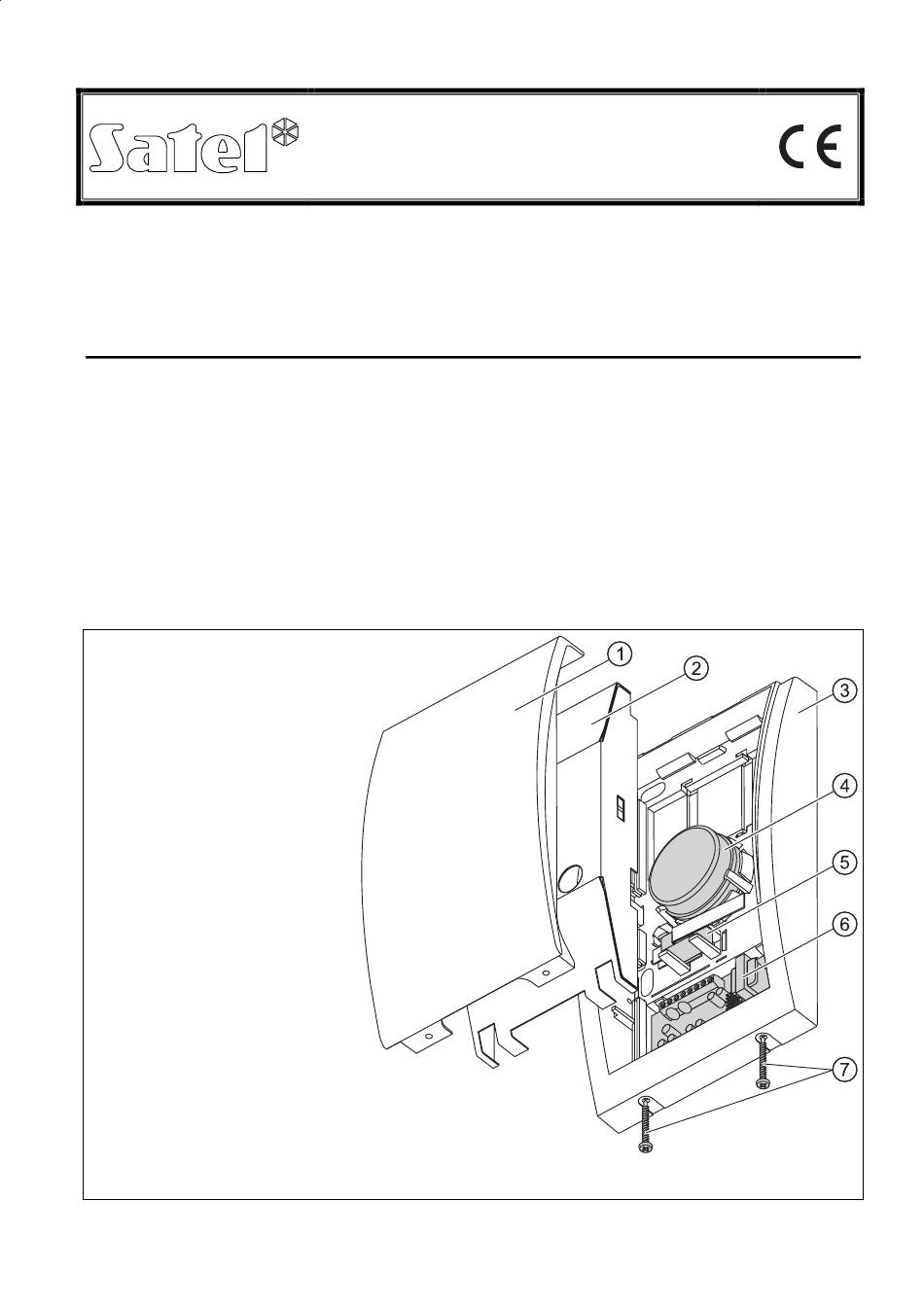

Erläuterung zur Abbildung:
1 - Gehäusedeckel.
2 - Innenabdeckung aus
verzinktem Blech.
3 - Gehäuseunterteil.
4 - piezoelektrischer Wandler.
5 - Sabotagekontakt (NC).
6 - Elektronikplatine.
7 - Schrauben zur Blockade
des Gehäusedeckels.
OPTISCH-AKUSTISCHER
SIGNALGEBER
®
SP-4003
Abb. 1. Signalgeber.
sp4003_de 05/10
