Funktion
1.8.4 Zeichnung DULCODOS ULIa 400 Medium mit NV
B

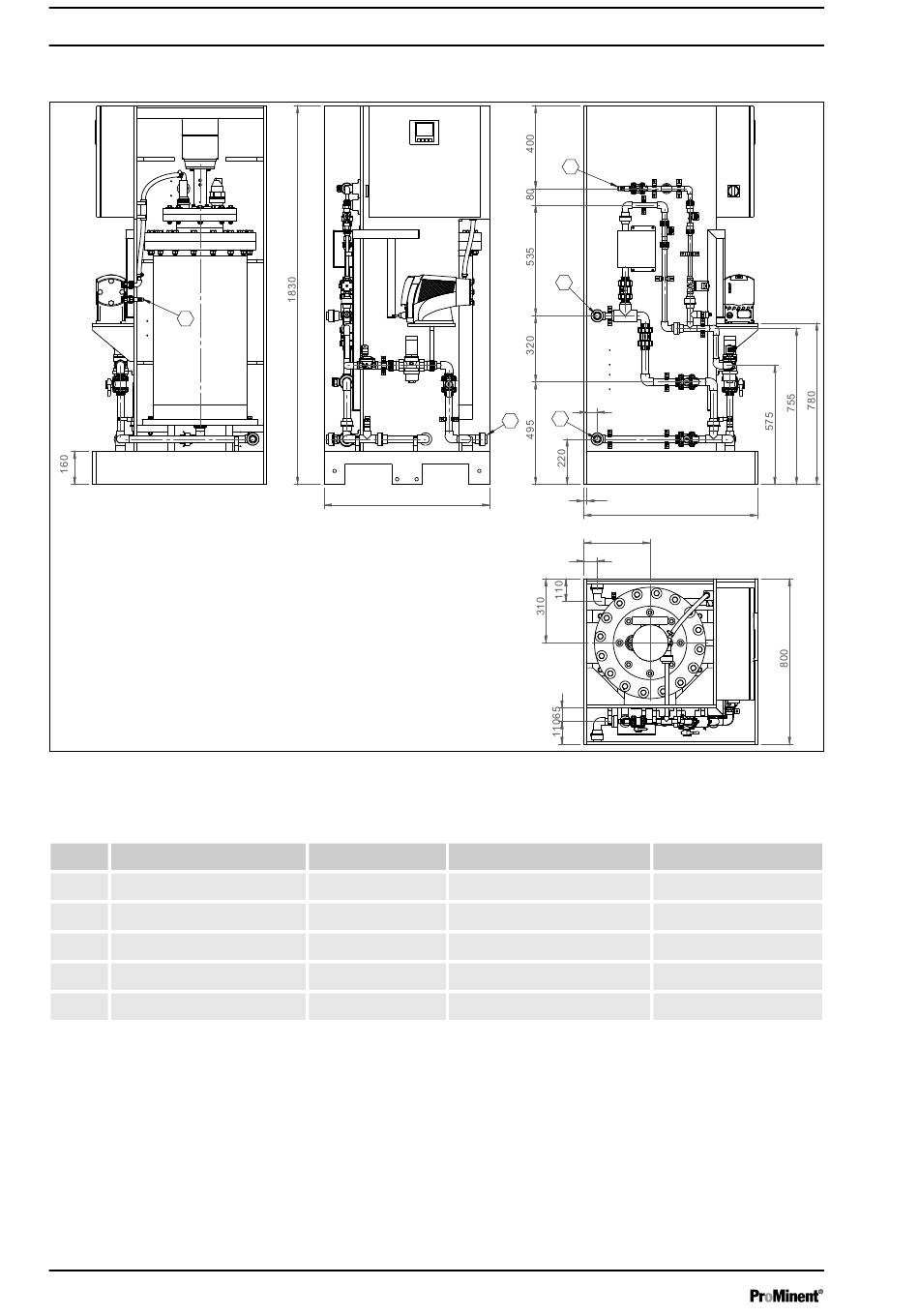

Abb. 6: Zeichnung DULCODOS ULIa 400 Medium mit NV
Tab. 6: Anschlüsse und Verbindungen
Pos. Beschreibung
A Wasserzulauf
B Einlass-Emulsion
C Entlüftungsstutzen
D Abfluss
E Auslass
16
800
Material Typ
PVC/FKM Anschlussstutzen
PVC/FKM Schlauchleitung
PVC/FKM Schlauchleitung
PVC/FKM Anschlussstutzen
PVC/FKM Anschlussstutzen
C
E
50
D
A
15
840
320
65
Dimension
DN25
DN10
DN15
DN25
DN25
