Tab. 25: Informationen zur Anzeige
Bezeichnung
Konz.:
Kapazität:
PI1:
Eingabe der Sollwerte für Konzentra‐
tion und Kapazität :
10.6
Start-Up: Vorgehensweise nach Anlagentypen
Basic-Version:
Tab. 26: Verstellung von Hand
manuelle Einstellungen:
Kugelhahn V2
Kugelhahn V3
Membranventil VC1
Membranventil VC2

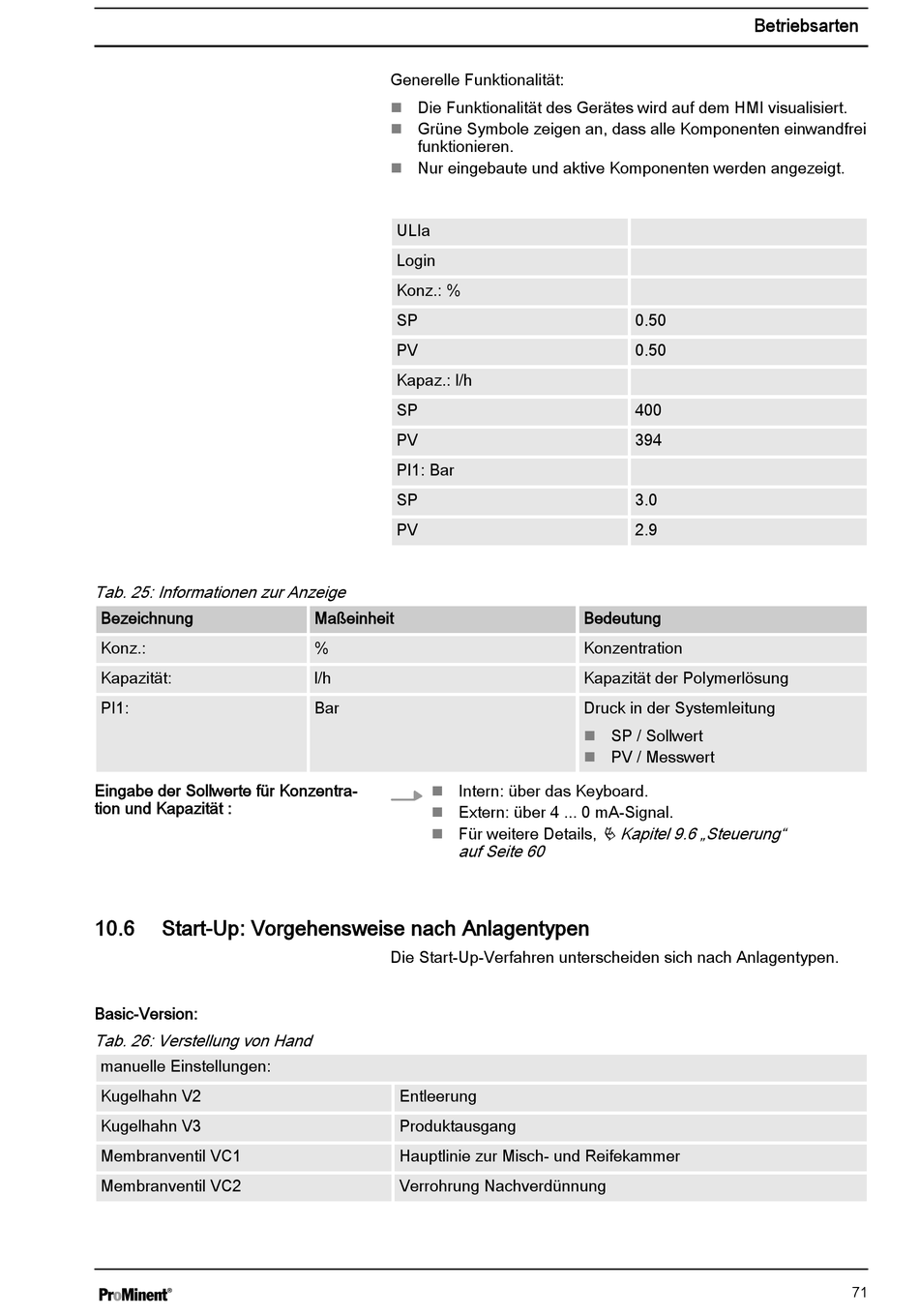

Generelle Funktionalität:
Die Funktionalität des Gerätes wird auf dem HMI visualisiert.
n
Grüne Symbole zeigen an, dass alle Komponenten einwandfrei
n
funktionieren.
Nur eingebaute und aktive Komponenten werden angezeigt.
n
ULIa
Login
Konz.: %
SP
PV
Kapaz.: l/h
SP
PV
PI1: Bar
SP
PV
Maßeinheit
%
l/h
Bar
Intern: über das Keyboard.
n
Extern: über 4 ... 0 mA-Signal.
n
Für weitere Details,
n
auf Seite 60
Die Start-Up-Verfahren unterscheiden sich nach Anlagentypen.
Entleerung
Produktausgang
Hauptlinie zur Misch- und Reifekammer
Verrohrung Nachverdünnung
Betriebsarten
0.50
0.50
400
394
3.0
2.9
Bedeutung
Konzentration
Kapazität der Polymerlösung
Druck in der Systemleitung
SP / Sollwert
n
PV / Messwert
n
Ä Kapitel 9.6 „Steuerung"
71
