1.8 Zeichnung

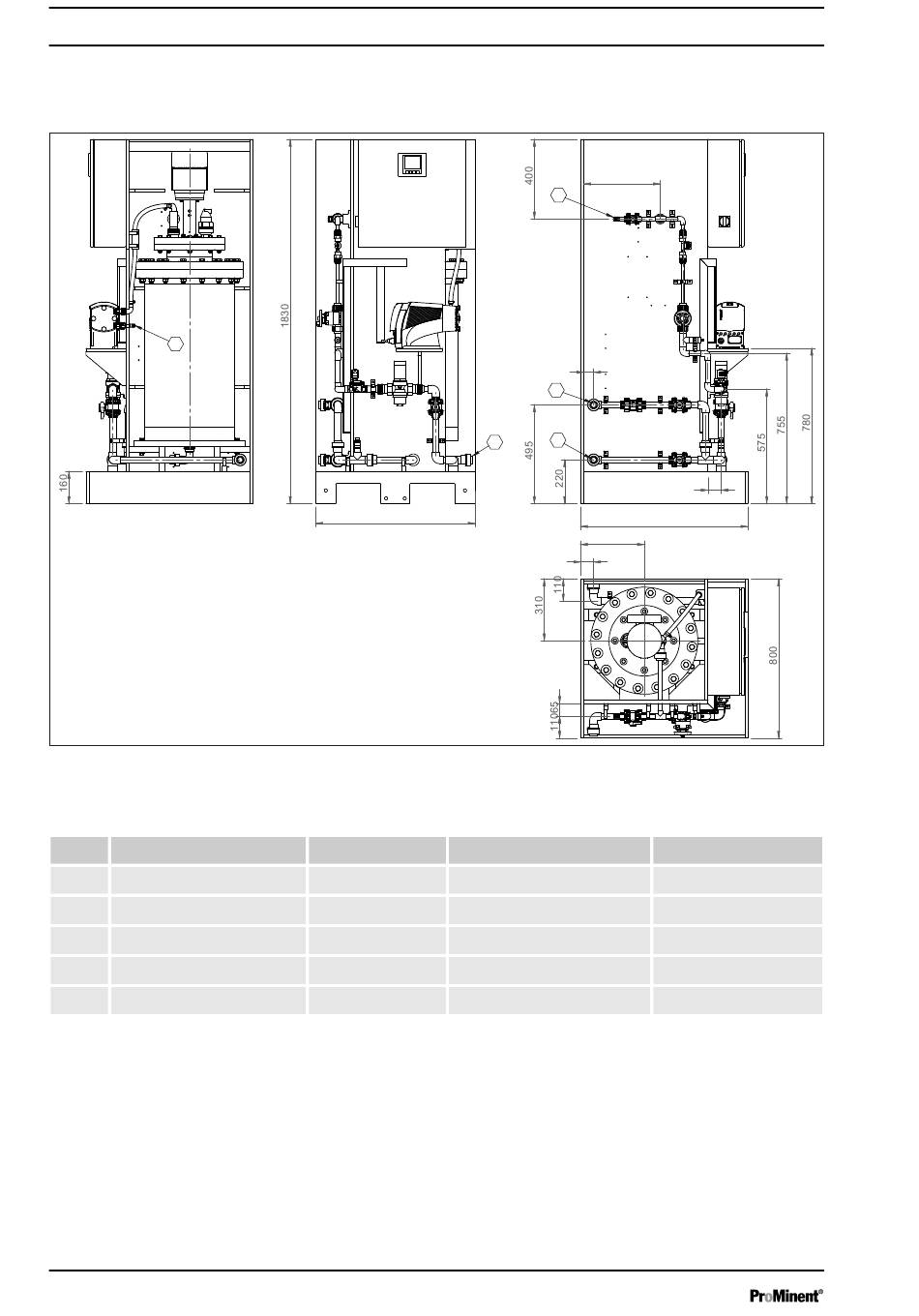

1.8.1 Zeichnung DULCODOS ULIa 400 BASIC

B
Abb. 3: Zeichnung DULCODOS ULIa 400 BASIC
Tab. 3: Anschlüsse und Verbindungen
Pos. Beschreibung
A Wasserzulauf
B Einlass-Emulsion
C Entlüftungsstutzen
D Abfluss
E Auslass
10
800
Material Typ
PVC/FKM Anschlussstutzen
PVC/FKM Schlauchleitung
PVC/FKM Schlauchleitung
PVC/FKM Anschlussstutzen
PVC/FKM Anschlussstutzen
385
C
50
E
D
A
840
320
65
Dimension
DN25
DN10
DN15
DN25
DN25
65
A3511
