Durchflußanzeige
mit Nachverdünnung
10.9

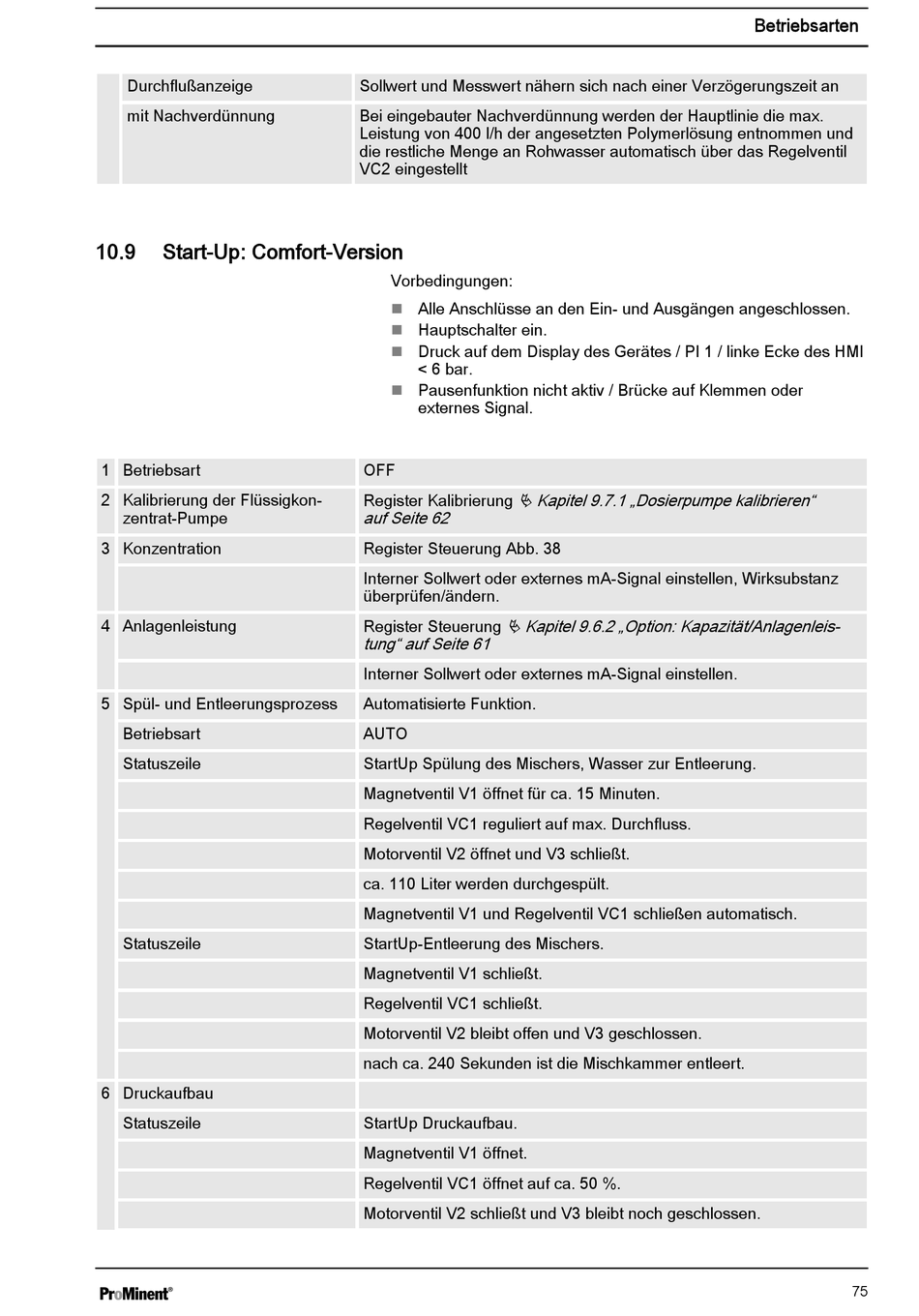

Start-Up: Comfort-Version
1 Betriebsart
2 Kalibrierung der Flüssigkon‐
zentrat-Pumpe
3 Konzentration
4 Anlagenleistung
5 Spül- und Entleerungsprozess
Betriebsart
Statuszeile
Statuszeile
6 Druckaufbau
Statuszeile
Sollwert und Messwert nähern sich nach einer Verzögerungszeit an
Bei eingebauter Nachverdünnung werden der Hauptlinie die max.
Leistung von 400 l/h der angesetzten Polymerlösung entnommen und
die restliche Menge an Rohwasser automatisch über das Regelventil
VC2 eingestellt
Vorbedingungen:
Alle Anschlüsse an den Ein- und Ausgängen angeschlossen.
n
Hauptschalter ein.
n
Druck auf dem Display des Gerätes / PI 1 / linke Ecke des HMI
n
< 6 bar.
Pausenfunktion nicht aktiv / Brücke auf Klemmen oder
n
externes Signal.
OFF
Ä Kapitel 9.7.1 „Dosierpumpe kalibrieren"
Register Kalibrierung
auf Seite 62
Register Steuerung Abb. 38
Interner Sollwert oder externes mA-Signal einstellen, Wirksubstanz
überprüfen/ändern.
Ä Kapitel 9.6.2 „Option: Kapazität/Anlagenleis‐
Register Steuerung
tung" auf Seite 61
Interner Sollwert oder externes mA-Signal einstellen.
Automatisierte Funktion.
AUTO
StartUp Spülung des Mischers, Wasser zur Entleerung.
Magnetventil V1 öffnet für ca. 15 Minuten.
Regelventil VC1 reguliert auf max. Durchfluss.
Motorventil V2 öffnet und V3 schließt.
ca. 110 Liter werden durchgespült.
Magnetventil V1 und Regelventil VC1 schließen automatisch.
StartUp-Entleerung des Mischers.
Magnetventil V1 schließt.
Regelventil VC1 schließt.
Motorventil V2 bleibt offen und V3 geschlossen.
nach ca. 240 Sekunden ist die Mischkammer entleert.
StartUp Druckaufbau.
Magnetventil V1 öffnet.
Regelventil VC1 öffnet auf ca. 50 %.
Motorventil V2 schließt und V3 bleibt noch geschlossen.
Betriebsarten
75
